| 加工定制 | 是 |
|---|---|
| 產品用途 | 節能改造 |
| 產品別名 | 電磁加熱設備 |
| 卓川節能科技 | 節能30%--80% |
| 品牌 | 其他 |
| 型號 | ZC-UVW-25 |

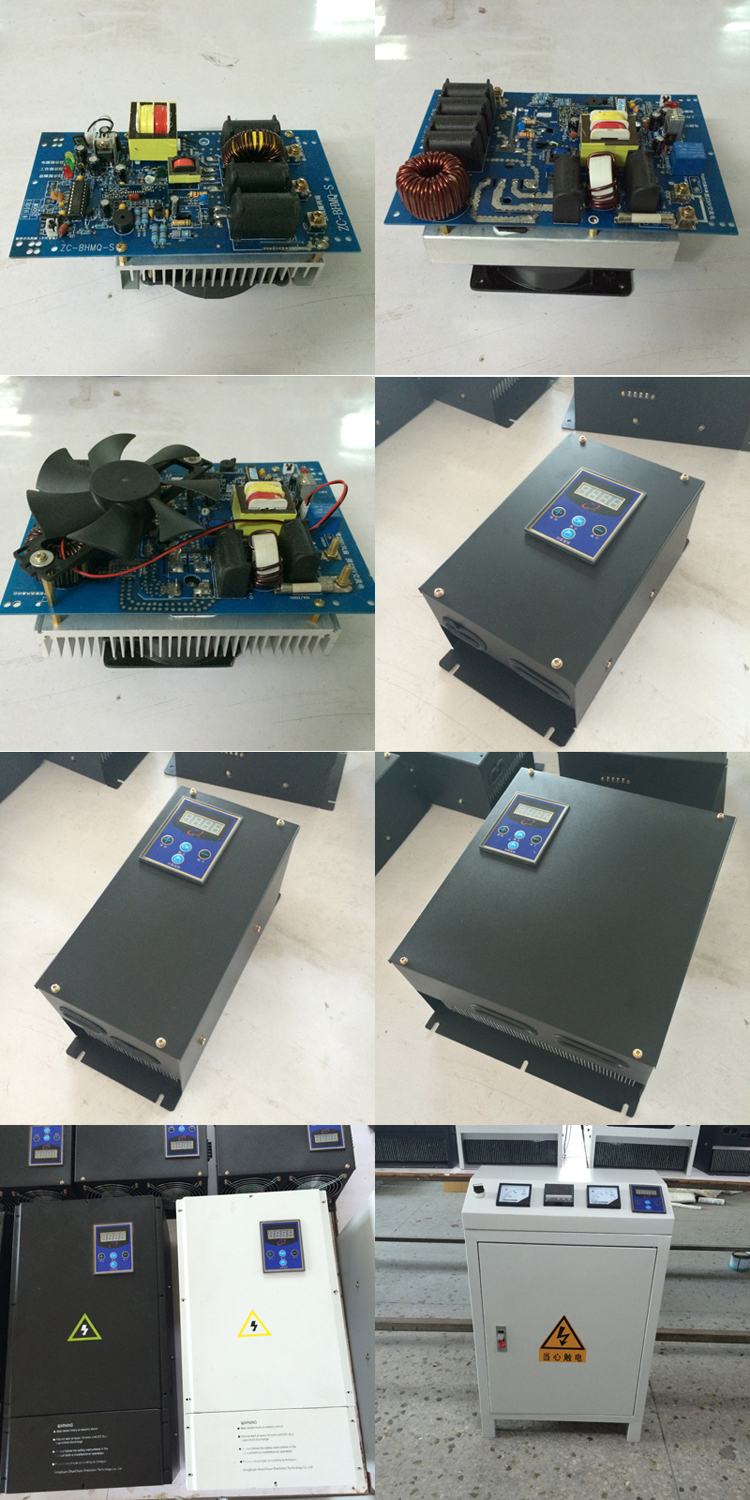

25KW電磁感應加熱器操作說明

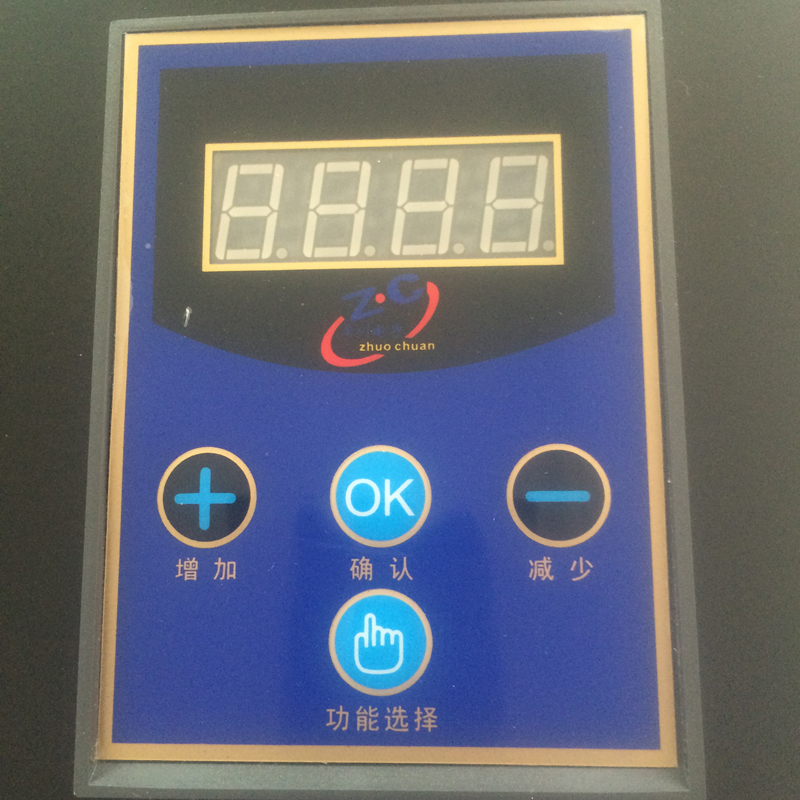

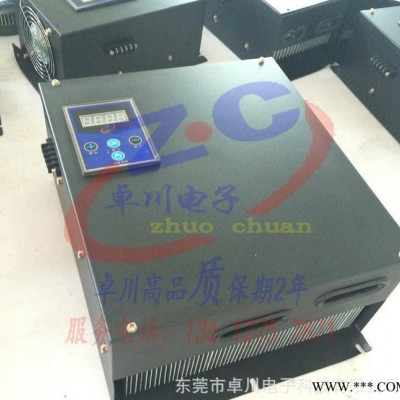

一、控制面板
二、感應加熱器面板操作及故障說明
1．八檔調功加熱方式：
面板有四個按鍵，分別是“-”、“確認”、“+”、“功能鍵”。
1、“功能鍵”：分別有“頻率”、“檔位”、 “電壓”、“溫度”、“諧振狀態”等六種指示。
“頻率”顯示頭字母是“F”，表示當前運行頻率的大小。
“檔位”有八檔，第“8”檔最高功率，第“1”檔最低功率。檔位的調 節由“+”、 “-”鍵完成。注意：調檔只能在系統運行時進行，當調到所需的檔位時，必須按“確認”鍵方為有效。
“電壓”顯示頭字母是“U”，表示輸入電壓的大小。
“溫度”顯示頭字母是“C”，表示IGBT模塊的溫度。
“諧振狀態”有兩種顯示：“PASS”表示系統已找到諧振點或正處在諧振狀態，這是正常的狀態；“-E8-”是警示狀態，表示目前還沒有沒有找到諧振點，系統處在過流狀態，需要調整負載的電感量（通常是需要加大電感量），通過調整負載電感量使系統達到正常的“PASS”狀態。
2、“+”鍵：只有顯示在“檔位”狀態時，按此鍵才有效，當前是最高檔“8”檔時，按此鍵不起作用。當按到所需的檔位時，必須再按“確認”鍵，此檔位才有效。
3、“-”鍵：只有顯示在“檔位”狀態時，按此鍵才有效，當前是最低檔“1”檔時，按此鍵不起作用。當按到所需的檔位時，必須再按“確認”鍵，此檔位才有效。
4、“確認”鍵：只有在按“+”、“-”鍵后，按此鍵有效。
2.數碼管顯示故障代碼：
“-E2-”：過壓保護（高于450V）；
“-E3-”：欠壓保護（低于310V）；
“-E4-”：過熱保護（IGBT高于75°C，等IGBT溫度降到60℃，系統自動重啟）；
“-E5-”：超低溫保護（環境溫度低于-10°C）；
“-E6-”：IGBT飽和或其他硬件故障保護。
“-E7-”：硬件過流保護；
“-E8-”：負載不匹配保護，也就是負載的電感量過??；
“-E9-”：無負載故障保護。
面板顯示代碼E0XX
請第一時間與我們聯系：
15118484802 13612757871
0769-89861417
三、安裝說明
1.外圍器件的安裝
1，大電流輸入輸出連接線要固定緊密，保證良好的接觸，防止接頭發熱。
2，機箱要有良好的接地，防止靜電和雷擊；
3，連接對外控制接口，要注意極性，連接線不要與大電流的線繞在一起，以免引起干擾；
2.工作基本參數
工作電壓范圍：320VAC–420VAC
頻率范圍：4KHz ~ 40 KHz（正常全功率工作頻率為13KHz至22KHz）
線圈電感量確定：
線圈的電感量可參考下面的表格提供的參數來繞制，電感量相差太遠或直徑不合適都會使得加熱器工作不正常。根據不同的用途，參數會略有不同。另外，多臺機器一同工作時，不同機器的線圈相隔20CM以上，以免互相干擾。
功率（KW） | 工作頻率(KHZ) | 繞線大小(MM2) | 繞線長度(M) | 線圈電感量(UH) | 工作電流(A) | 外形尺寸 |
25 | 16 | 16-20 | 30 | 130-150 | 35 | 40*33*18 |
3.線圈的繞制
線圈的繞制方法根據各使用情況和功率的差異稍有不同，絕大部分情況下，繞制方法如下圖所示：繞線之前先包上約25mm厚的保溫棉，每繞一段，留10到20CM間隔再繞下一段，溫控器測溫探頭可以固定在間隔區。
4.電磁感應加熱器的調試
上電前接好外圍線路，檢查線路是否有短路、斷路以及線頭松動等，上電后，短路溫控器接口（溫控器可以用普通開關替代），機芯開始工作。
感應加熱器，默認8檔開始工作，待完全啟動后，按顯示板的“功能鍵”，選擇查看頻率，若頻率低于10，則需要減少線圈匝數；若高于22，則需要增加線圈匝數，保證在最高檔位時，頻率在16左右為最佳。有些應用場合電感量會隨著溫度變化而有較大變化，這種情況下要保證在溫度到達后能有最佳的工作頻率。
東莞市卓川電磁感應加熱技術：智造中國高品質電磁加熱產品
2-80KW電磁加熱器：1）、PID無級調功（0-5V或4-20ma控制調功）2）、檔位調功3）、2-4分區循環加熱4）、液晶顯示5）、與PC機遠程通訊(485、232接口，MODBUS協議） 卓川高品質，質保期2年。聯系方式：劉工，15118484802四.其他注意事項
1.使用環境及維護
正常的工作溫度范圍：-20℃---50℃；
加熱器電壓高、電流大，機芯的散熱非常重要，請盡量避免在潮濕、多塵的環境下使用；
另外，電磁加熱設備需定期維護：清理灰塵，加固固定螺絲，更換老化的線路
