| 額定電流 | 50a |
|---|---|
| 額定功率 | 5kw |
| 防護等級 | IP54 |
| 工作電壓 | 380V |
| 工作電源 | 直流 |
| 認證 | IOS9001 |
| 外殼材質 | 鋁合金 |
| 種類 | 壓力控制器 |
| 分類 | 組合邏輯控制器 |
| 品牌 | 凱隆 |
| 型號 | KL-LJTS-200A/380V |
| 加工定制 | 是 |
本公司經營智能晶閘管，可控硅，力矩電機調壓器，質量保證，歡迎咨詢洽談。

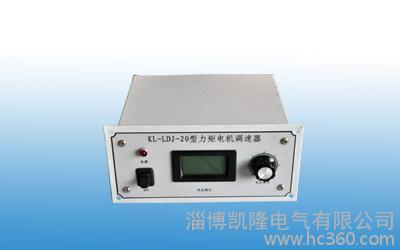

力矩電機控制器
概述
KL-XLDJ系列力矩電機控制器，采用**可控硅器件，配以優良的冷卻散熱系統及移相觸發系統優化組合而成。是目前先進的弱電控制強電的電力調控系統，輸入交流380V電壓，控制信號為DC0—10V電壓信號或4-20mA電流信號，調節機體上的電位器旋鈕即可實現手動調壓，調壓范圍0-380V,通過調節轉換開關可實現近控和遠控調節（定做時須說明）。
產品具有結構簡單、安裝方便、免調試、免維護的特點。
應用范圍
本控制器具有控制精度高，可靠性好，安裝更換方便，抗干擾能力強等優點。主要應用于交流力矩電機的調速控制系統，電壓調節范圍是輸入電壓**大有效值的1倍連續無級可調，通過調整調壓旋鈕可使輸出電壓任意設定在某一值上，以達到設備的運行要求；
可廣泛應用于造紙、電線電纜、塑料加工、橡膠成型、食品機械、化工行業等領域。
主要功能：
電壓輸出有手動、自動轉換控制方式。
可根據用戶要求設置輸出電壓、電流限制電位器。上升速率可自由設定控制，
當自動系統出現故障時，可切換到手動控制功能，用手動電位器控制調整輸出電壓電流。
應用原理框圖
控制器主要技術指標
1、輸入電壓380V±10% 50Hz。（三相四線）
2、輸出額定電流0-100A。
3、輸出電壓0-380V，連續可調。
4、輸出電流過載能力15%，不超過10分鐘。
5、電壓測量范圍0-450V，精度±2%。
6、故障指示功能：輸入電源缺相指示。
7、風機的工作電壓：220V。
8、正常工作環境溫度0-40℃，相對濕度35%-85%的無腐蝕性氣體、無導電塵埃的場所。
9、控制器要可靠接地。
10、冷卻方式：風冷。
代號及含義
控制器電氣原理圖
WI、VI、UI為三相輸入電源，WO、VO、UO為三相輸出，N為零線，K1為電源開關，L1為電源指示燈，D1~D3為缺相指示燈，F(xiàn)AN為風機，T1為主變壓器，T2為反饋?zhàn)儔浩?，G1~G3為可控硅門極，V1為電壓表，W1為電位器。（參見外形圖面板標示）
規格型號
| 力矩電機控制器型號及外形尺寸 | |||||
| 產品型號 | 適用功率/KW | 額定電流/A | 外形尺寸 | 安裝形式 | |
| 1 | KL-XLDJ-S-20 | 0-10 | 20 | 391*332*150/ 154*320*389 | 臥式/立式 |
| 2 | KL-XLDJ-S-40 | 20 | 40 | ||
| 3 | KL-XLDJ-S-80 | 40 | 80 | ||
| 4 | KL-XLDJ-S-100 | 50 | 100 | ||
外形尺寸
1、臥式
2、立式
