| 材質 | 碳鋼 |
|---|---|
| 電壓 | 380V |
| 風量 | 大風量 |
| 功率 | 多種 |
| 規格 | 高溫風機 |
| 配套電機功率 | 多種 |
| 適用范圍 | 制藥,醫療,通風換氣,通風,食品,機械設備,化工,工業,工廠 |
| 性能 | 耐高溫風機 |
| 葉片數 | 12 |
| 用途 | 排煙風機 |
| 轉速 | 2800r/mim |
| 風機壓力 | 中壓風機 |
| 氣流方向 | 離心 |
| 品牌 | 淄博風機 |
| 型號 | y5-47 |
| 加工定制 | 是 |
| 渦輪頭材質 | 鋼板，不銹鋼 |
淄博風機y5-47 耐高溫風機 鍋爐風機引風機，為您解決管道高溫通風引風問題，效率高，供貨周期短，廠家直發，質量保障
聯系人：范經理 電話：18264373787

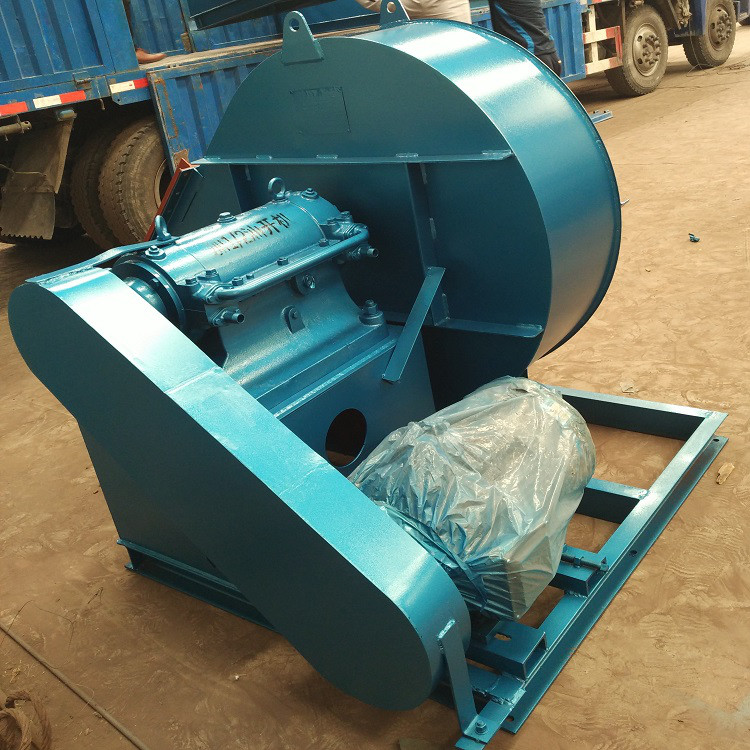

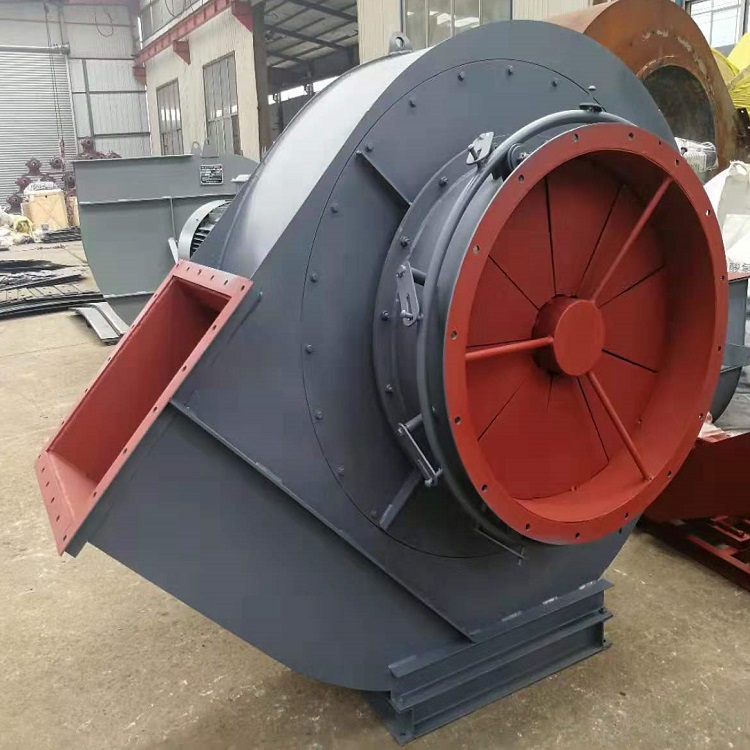

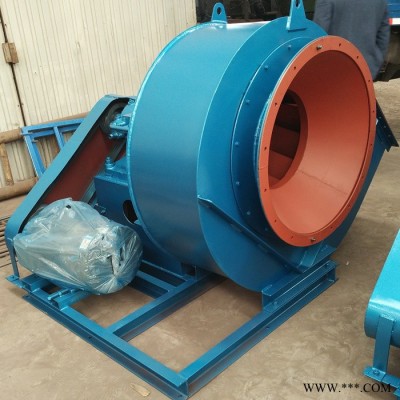

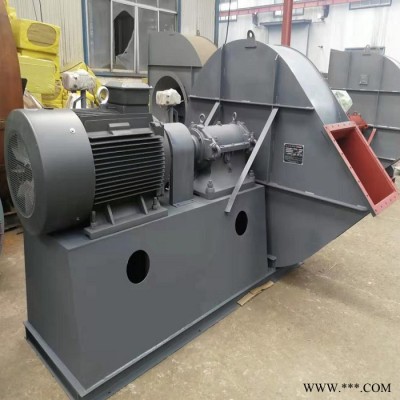

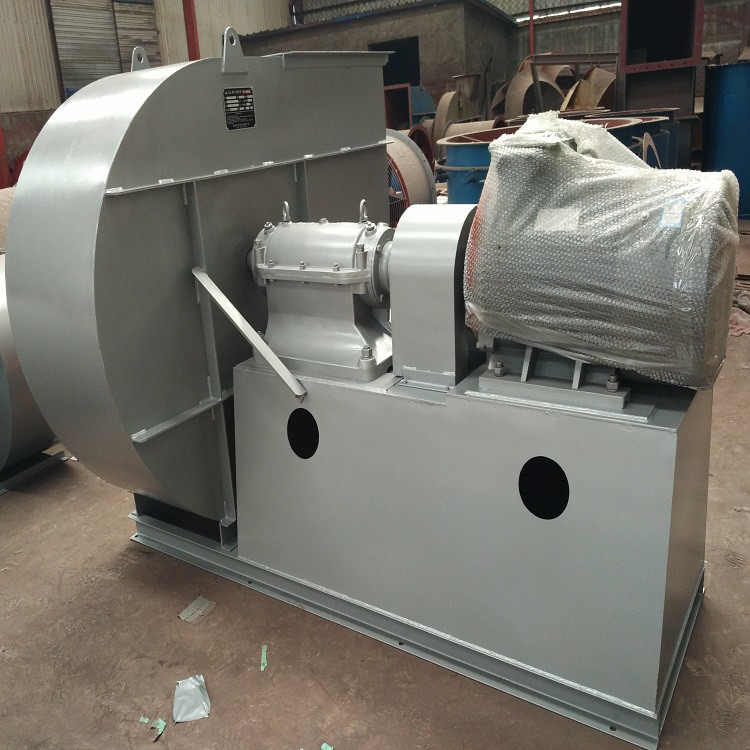

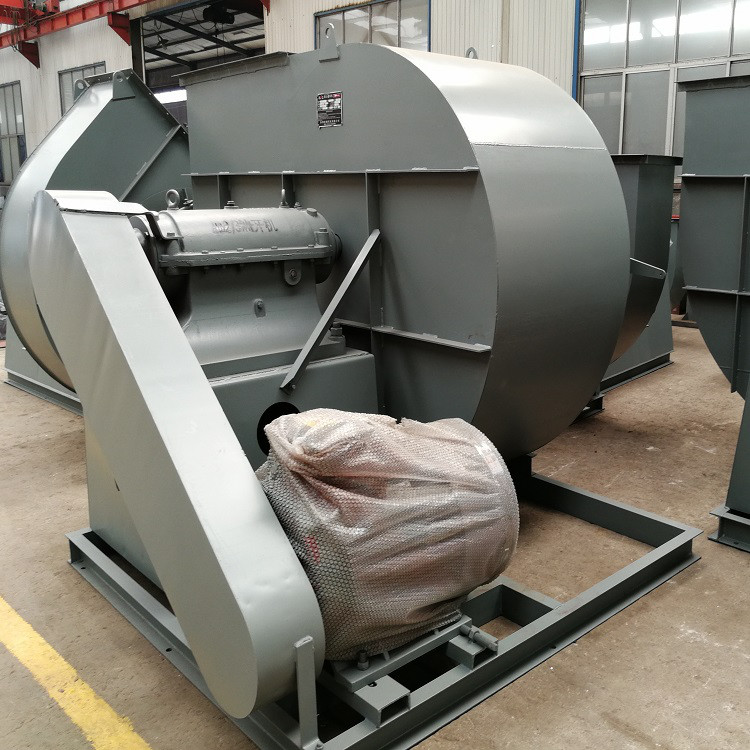

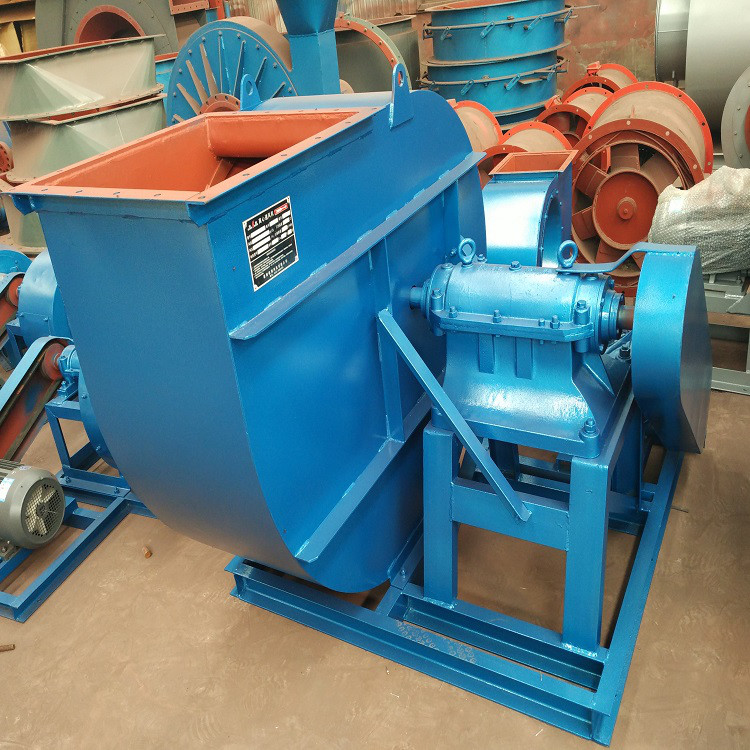

離心式煙氣引風機，皮帶傳動鍋爐引風機，該風機的比轉數介于離心式風機和軸流式風機之間，兼有離心式風機壓力系數較高和軸流式風機流量系數較高二者之優。
Y5-47型鍋爐離心引風機主要是與燃用各種煤質并配有消煙除塵裝置的1-20t/h工業鍋爐配套，全壓效率達89.5%的新系列風機，凡進氣條件相當，性能又相適應的可選用，但溫度不得超過250℃,當風機材質為不銹鋼時，進氣溫度可達700℃。
本系列風機的特點是，可燃用劣質煤，除配20T鍋爐的引風機所需功率較大采用D式傳動，其余均采用C式傳動，用同一個機號風機可采用不同轉速來滿足同一噸位配置各類除塵器的要求，減少了風機系列的機號，使用戶根據實際情況，自行變換主軸轉速來獲得所理想的風量和全壓。
風機的型式
1、 引風機又可制成左旋轉和右旋轉兩種型式。從傳動部正式風機，如葉輪順時針旋轉稱為右旋轉，以“右”表示，逆時針旋轉稱為左旋轉，以“左”表示。
2、 風機的出風口位置以機殼的出風口角度表示?！白蟆薄坝摇本芍瞥?°90°180°三種角度。
主要組成部分的結構和特性
風機由葉輪、機殼、進風口、傳動部、調節門等部分組成。
1、 葉輪：有12片，材料為16Mn的后傾平板葉片，焊接弧錐形前盤與平板形后盤中間，經靜、動平衡校正，因此，運轉平穩，有較高的輕度和耐磨性，使用壽命較長。
2、 機殼：有鋼板焊接成蝸殼整體。NO8以上“左”、“右”旋轉通用。
3、 進風口；斂散式的進風口制成整體結構，用螺栓固定在機殼入風口側。
4、 傳動組：傳動主軸以優質鋼制成，采用滾動軸承（Ⅱ）型：整體桶式軸承箱，用30#機械潤滑，NO8以上有油位標志及溫度計，有水冷裝置，須加輸水管，耗水量0.5-1m3/h，NO6以下用風扇自冷。（Ⅰ）型：NO4-6用兩只并列軸承箱，潤滑用軸承潤滑脂或二硫化鉬潤滑，與機殼之間用兩半圓風扇自冷，NO8-12.4用兩只并列軸承箱。
5、 調節門：用以調節風量，軸向裝在進風口前，轉動靈活方便，調節范圍，由全開到全閉，NO8以上采用花瓣式，NO6以下采用蝶閥式，為使調節門正常工作，必須保持良好的潤滑狀態，采用膨脹潤滑脂。
| 機號 | 轉速r/min | 全壓(Pa) | 流量(m3/h) | 功率(KW) | 電機型號 |
| 4C | 2900 | 990-1451 | 2750-5060 | 3 | Y100L-2 |
| 4C | 3300 | 1285-1873 | 3130-5750 | 4 | Y112M-2 |
| 5C | 2900 | 1549-2265 | 5360-9870 | 7.5 | Y132S2-2 |
| 5C | 2920 | 1265-1844 | 4840-8900 | 5.5 | Y132S1-2 |
| 6C | 2850 | 3148 | 9110-10200 | 15 | Y160M2-2 |
| 6C | 2850 | 2148-3148 | 11300-16760 | 18.5 | Y160L-2 |
| 6C | 2620 | 1824-2658 | 8370-15410 | 15 | Y160M2-2 |
| 8C | 1820 | 2530 | 13780-15430 | 18.5 | Y180M-4 |
| 8C | 1820 | 1726-2501 | 17080-25360 | 22 | Y180L-4 |
| 8C | 1980 | 2050-2991 | 15000-27600 | 30 | Y200L-4 |
| 9C | 1740 | 2001-2922 | 18780-34550 | 37 | Y225S-4 |
| 9C | 1820 | 2903-3197 | 19640-29070 | 37 | Y225S-4 |
| 9C | 1820 | 2187-2736 | 31420-36140 | 45 | Y225M-4 |
| 12D | 1450 | 2471-3609 | 37100-68250 | 75 | Y280S-4 |
| 12.4D | 1450 | 2638-3854 | 40940-75330 | 90 | Y280M-4 |
