| 產品別名 | 波峰焊 選擇性波峰焊 自動焊接機 焊接設備 |
|---|---|
| 電流 | 交流 |
| 動力形式 | 自動 |
| 控溫方式 | 電子控溫 |
| 驅動形式 | 電動 |
| 售后服務 | 一年保修 |
| 用途 | 焊錫 |
| 重量 | 130KG |
| 波峰數 | 1.0 |
| 預熱區長度 | 無需預熱 |
| 錫爐溫度 | 400 |
| 啟動功率 | 3500 |
| 正常運行功率 | 3500 |
| 焊接角度 | XZ軸正反面 |
| 錫爐容錫量 | 16KG |
| 經營模式 | 生產加工 |
| 品牌 | 正西 |
| 型號 | TAK-330SM |
以上價格僅供參考詳情歡迎電話咨詢：19926802381 微信同號！??！

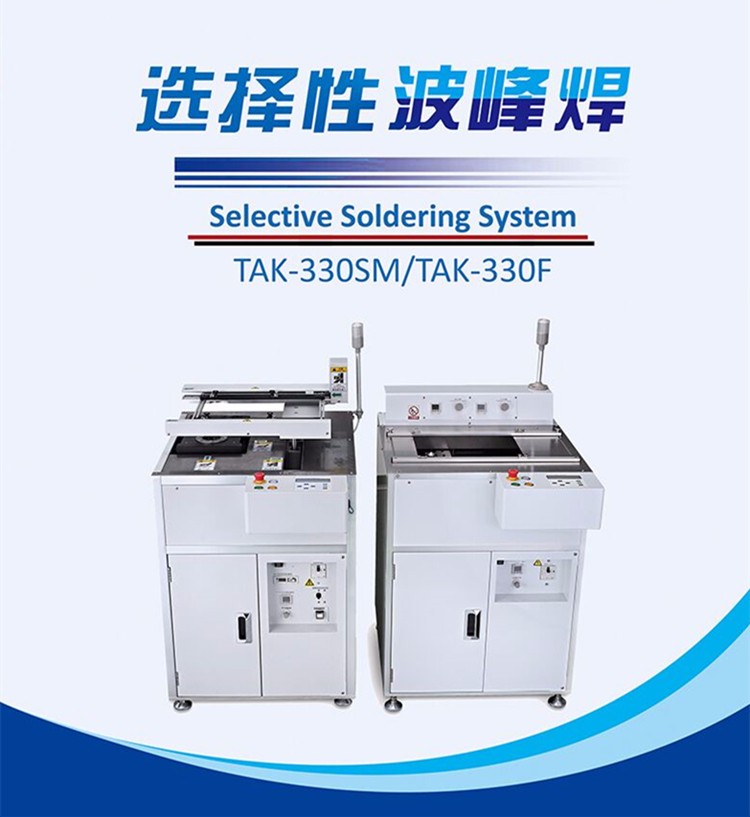

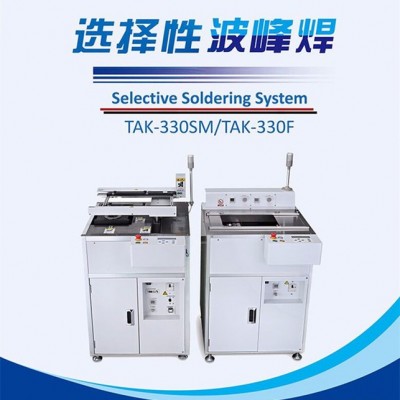

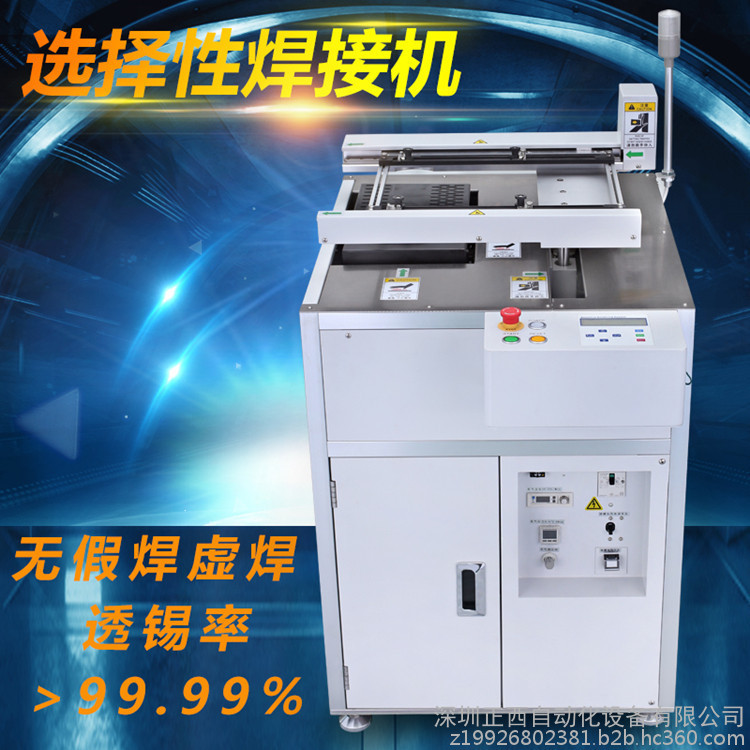

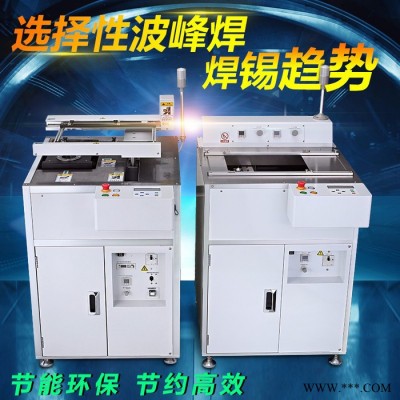

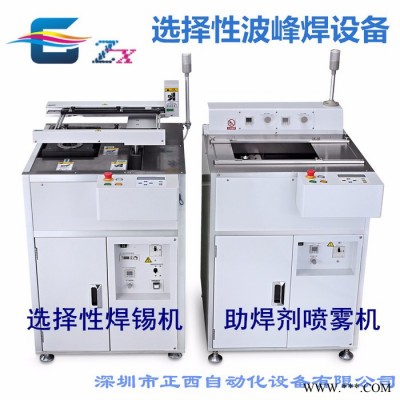

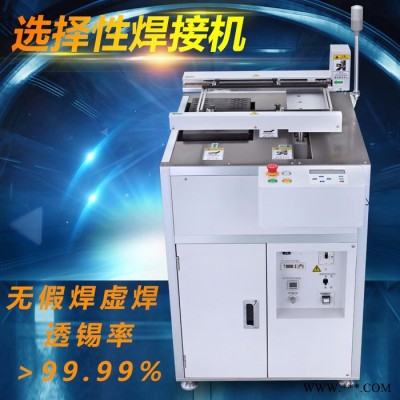

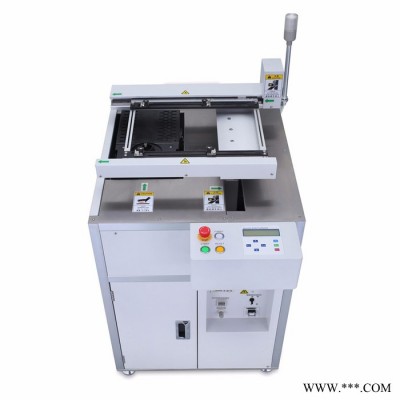

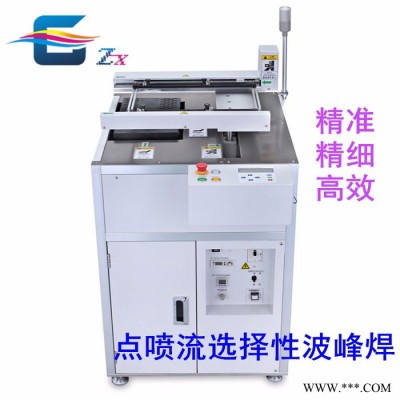

TAK-330SM選擇性波峰焊
全部日本進口部件（除鈑金外）
● 焊錫品質確保
1、控制每個焊點所需時間及焊錫量精準
2、良品率高、焊接穩定 (更適合精細電路板生產)
3、焊接后助焊劑殘留物極少
4、比烙鐵焊接溫度低，并能降低焊接產品的熱負荷
● 制造成本降低
1、投入焊錫的量少，大大減少錫渣廢料損耗降原來的10%以下
2、錫槽封閉，噴嘴焊接部使用氮氣保護避免氧化
3、減少托盤的費用
4、大量的助焊劑節省，和普通波峰焊比可以節約90%的助焊劑用量
● 智能編程
可直接使用掃描數據與GABER兩種方式的智能編程系統

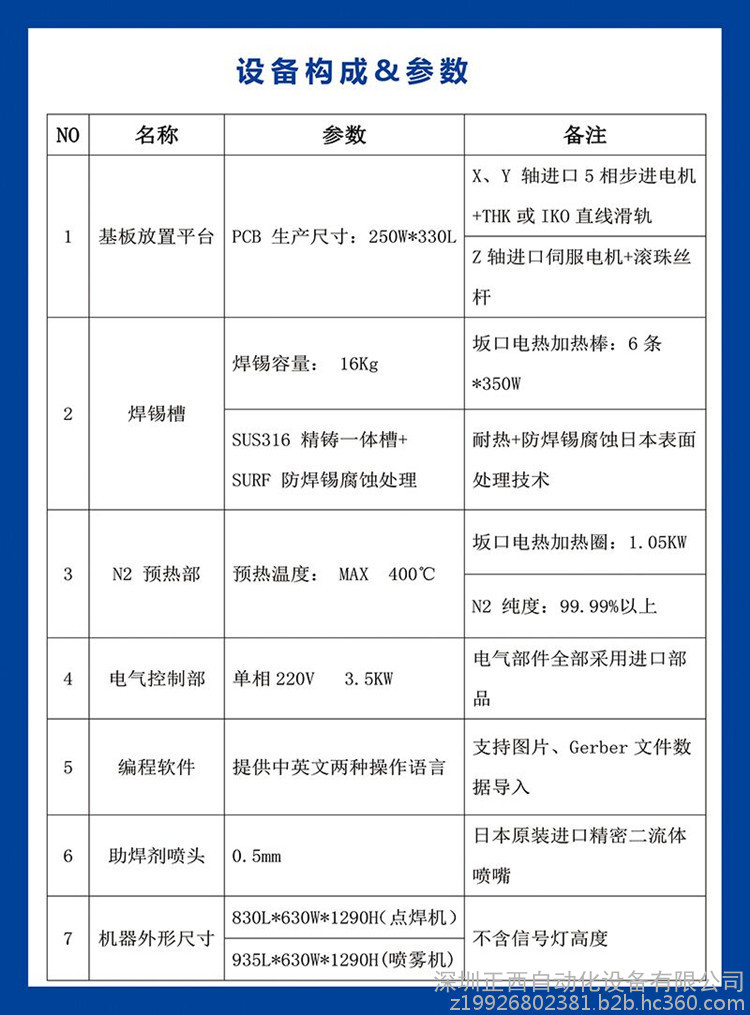

● 設備構成
| NO. | 名稱 | 數量/單位 | 備注 |
| 1 | PCB放置部 | 1套 | X-Y：5相步進馬達 Z:伺服電機 |
| 2 | N2預熱部 | 1套 | 加熱管系統 |
| 3 | 焊錫槽 | 1套 | SUS 316 |
| 4 | 控制部 | 1套 | PC編程控制系統 |
● 設備參數＆生產條件
| 可使用基板 | 尺寸：50W*50L～250W*330L 基板厚度：0.8-3mm PCB元件高度：以基板下面為基準，基板上面100mm以內，基板下面25mm以內，引腳線長：3mm以內 基本彎度：1/2以內 基板重量：含貼片PCB部件5kg |
| 工作方式 | 錫爐固定/基板貼著噴嘴X Y Z移動定位 |
| 設備重量 | 總重130KG【含焊錫16KG（比重約7.3）】本體：93KG；錫槽：37KG |
| 設備外形尺寸 | W620（錫槽拉出時890）XL |
● 關于保修
1、保修期1年（8H/d工作）
2、保修期內，以下發生不屬保修范圍：
因操作員管理過失發生的故障維修
未經我司同意擅自改造發生的故障維修
不可抗力因素天災地震等造成的故障維修

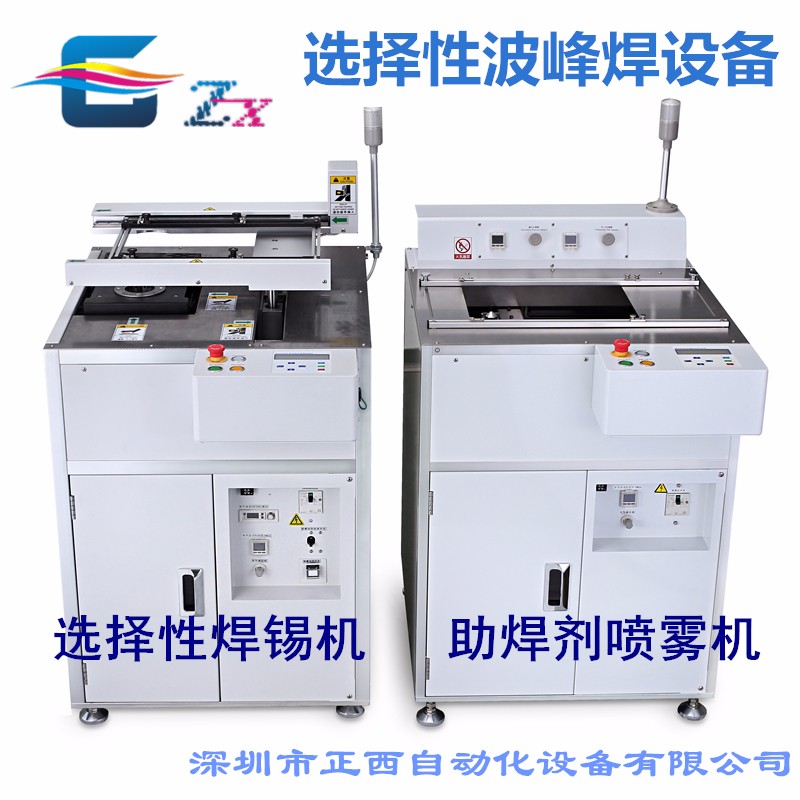

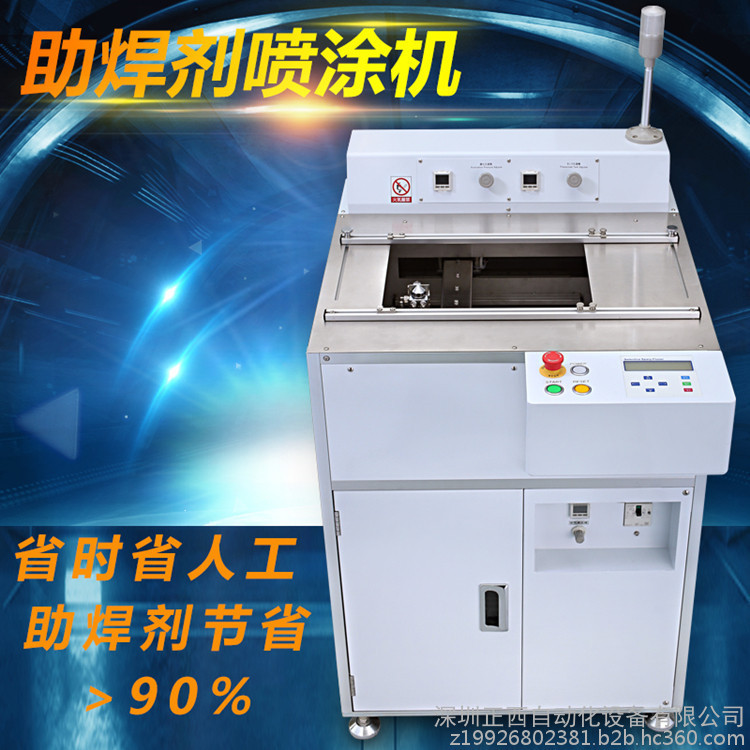

TAK-330F選擇性噴霧機（二流體）
全部日本進口部件（除鈑金外）
根據焊接工藝，可選擇點噴或連噴，噴嘴移動采用5相步進馬達驅動控制，噴涂位置更精準低壓二流體，精密噴霧閥，能自動供給助焊劑
● 涂敷結構

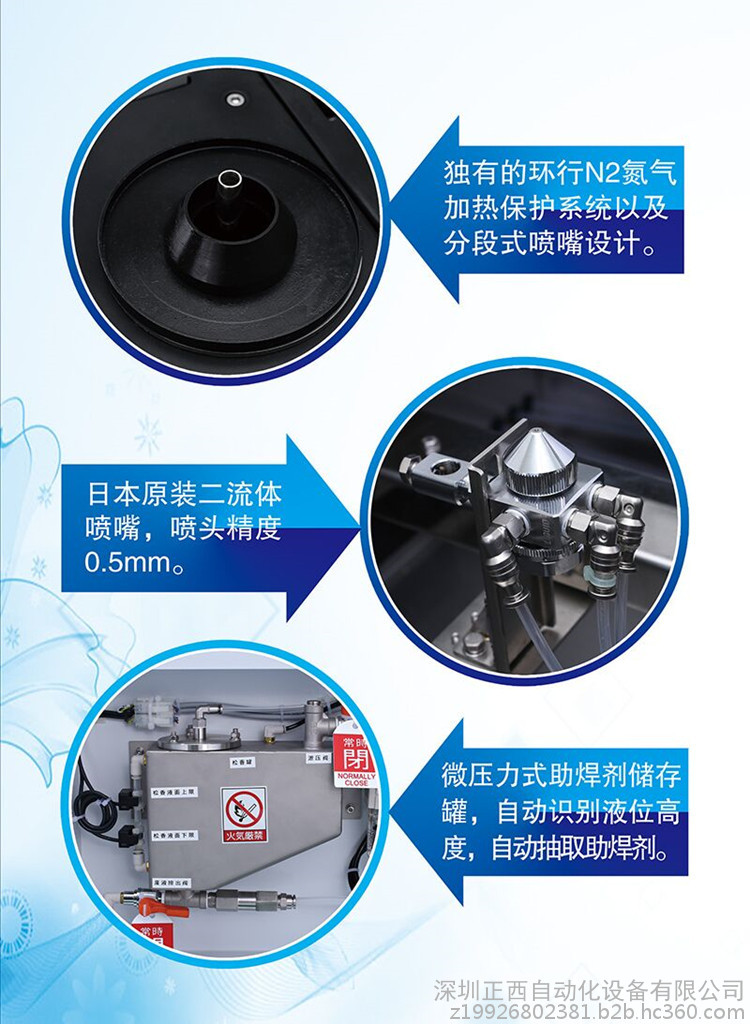

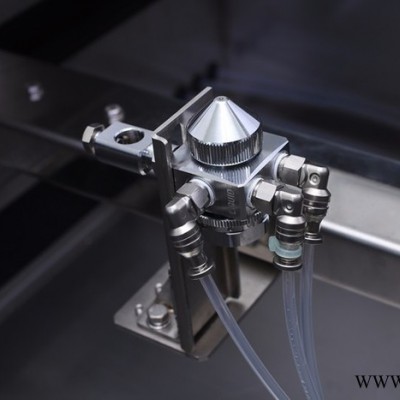

1、5相步進馬達驅動，低壓二流體噴嘴
2、噴嘴高度可調節，移動速度范圍1～300mm/sec
● 助焊劑容器
1、氣動泵自動供給助焊劑
2、配有專用容器，容量：1L（上下限報警：0.3～0.7L）
● 控制裝置
1、電腦控制，臺式/筆記本電腦可供選擇
2、三色按鈕操作簡單，可預設
● 特點
1、噴霧精準
2、助焊劑用量大大削減
3、基板表面清潔
● 設備參數
| 適合基板尺寸 | 尺寸：50W*50L～250W*330L |
| 基板厚度：0.8-3mm | |
| 助焊劑可涂布范圍： 限基板寬度方向，基板工藝邊3mm以上 | |
| 除了以上基板條件以外的特殊規格基板需要另行協商 | |
| 基板形狀的條件 | 基板放置邊 基板工藝邊3mm以上 |
| 基板的彎曲度的1/2以下 | |
| 設備重量 | 60Kg |
| 設備外形尺寸 | 630W*930L*1245H mm |
● 供給電源、流體、排氣
| 電源 | 單相220V±10% 50/60Hz 0.2KW |
| 流體氣壓 | 0.3-0.4MPa；外徑∮6mm 氣管 |
| 排氣 | 管道需要排氣量（8m3/min）；本體后部接口∮98mm |
歡迎各生產企業來電咨詢，或派技術代表攜電路板/生產樣板蒞臨本廠測試
吳先生 聯系電話：19926802381微信同號
工廠地址：深圳市寶安區松崗街道潭頭第一工業區第九棟
深圳市正西自動化設備有限公司
