| 型號 | YH-VLF系列 |
|---|---|
| 品牌 | 迎湖電工 |
| 加工定制 | 是 |
| 類型 | 線材測試儀 |
| 外形尺寸 | 323*174*323 |
| 重量 | 4 |

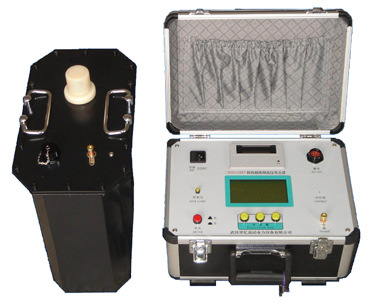

YH-VLF系列0.1HZ程控超低頻高壓發生器功能特點
●0.1Hz超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體大為縮小，重量大為減輕 ，理論上容量約為工頻的五百分之一
●采用微機控制，升壓、降壓、測量、保護完全自動化。大屏幕液晶顯示，且能顯示輸出波形、打印試驗報告
●電流、電壓、波形數據均直接從高壓側采樣獲得，數據準確。
●具有過壓保護功能，當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。
●具有過流保護功能，設計為高低壓雙重保護，高壓側可按設定值進行**停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。
●高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護電阻。
●由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。
YH-VLF系列0.1HZ程控超低頻高壓發生器主要技術參數
型號額定電壓帶載能力重量用途
| VLF-30 | 30kV （峰值） | 0.1Hz,≤1.1μF | 控制器：4㎏ 升壓體：25㎏ 尺 寸：長*寬*高 323*174*323 | 10kV電纜、發電機等 |
| 0.05Hz,≤2.2μF | ||||
| 0.02Hz,≤5.5μF | ||||
| VLF-40 | 40kV （峰值） | 0.1Hz,≤1.1μF | 控制器：5㎏ 升壓體：30㎏ 尺 寸：長*寬*高 357*208*343 | 13.8kV電纜、發電機等 |
| 0.05Hz,≤2.2μF | ||||
| 0.02Hz,≤5.5μF | ||||
| VLF-50 | 50kV （峰值） | 0.1Hz,≤1.1μF | 控制器：6㎏ 升壓體：45㎏ 尺 寸：長*寬*高 357*210*365 | 15.75kV電纜、發電機等 |
| 0.05Hz,≤2.2μF | ||||
| 0.02Hz,≤5.5μF | ||||
| VLF-60 | 60kV （峰值） | 0.1Hz,≤1.1μF | 控制器：6㎏ 升壓體：50㎏ 尺 寸：長*寬*高 357*220*370 | 18kV電纜、發電機等 |
| 0.05Hz,≤2.2μF | ||||
| 0.02Hz,≤5.5μF | ||||
| VLF- 80 | 80kV （峰值） | 0.1Hz,≤1.1μF | 控制器：8㎏ 升壓體：90㎏ 尺 寸：長*寬*高 357*240*390 | 35kV電纜、發電機等 |
