| 凈重 | 58.8 |
|---|---|
| 類型 | 電動千斤頂 |
| 起重量 | 100 |
| 適用范圍 | 電力、交通、橋梁、造船、化工等各行各業機械設備的安裝與使用 |
| 最低高度 | 350 |
| 最高高度 | 550 |
| 加工定制 | 是 |
| 結構特征 | 電動千斤頂 |

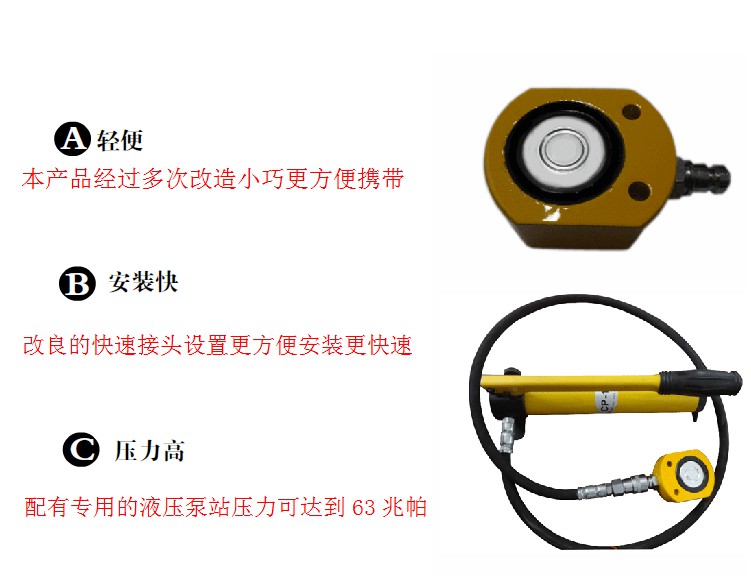

產品介紹 RCS系列薄型千斤頂千斤頂，體積更小，并可產生更大的工作能力，特別在空間位置狹窄的地方使用，且具有輕便靈活、頂力大等功能，本產品廣泛適用于電力、化工、鋼鐵、橋梁、機械等企業，并發揮其無窮動力。
二、基本參數：表中參數可能因?yàn)楦牧级兏?，恕不另行通知?/p>
| 型 號 | 同步頂型號 | 噸位T | 行程B-Amm | 缸面積cm2 | 油容量cm3 | 本體高度mm | 伸展高Bmm | 外徑mm | 重量KG |
| RCS-101 | TRCS-101 | 10 | 38 | 14.4 | 55 | 88 | 126 | 70 | 4.1 |
| RCS-201 | TRCS-201 | 20 | 44 | 28.6 | 126 | 99 | 143 | 92 | 5 |
| RCS-302 | TRCS-302 | 30 | 62 | 41.9 | 260 | 118 | 179 | 102 | 6.8 |
| RCS-502 | TRCS-502 | 50 | 60 | 62.1 | 373 | 122 | 182 | 124 | 10.9 |
| RCS-1002 | TRCS-1002 | 100 | 57 | 126.9 | 723 | 141 | 198 | 165 | 22.7 |
三、使用方法
1、 使用前必須檢查各部是否正常。
2、 使用時應嚴格遵守主要參數中的規定，切忌超高超載，否則當起重高度或起重噸位超過規定時，油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時，需先向泵中加入應為經充分過濾后的N33#液壓油才能工作。
4、電動泵請參照電動泵使用說明書。
5、重物重心要選擇適中，合理選擇千斤頂?shù)闹c(diǎn)，底面要墊平，同時要考慮到地面軟硬條件，是否要襯墊堅韌的木材，放置是否平穩，以免負重下陷或傾斜。
6、千斤頂將重物頂升后，應及時用支撐物將重物支撐牢固，禁止將千斤頂作為支撐物使用。鎖式千斤頂
7、如需幾只千斤頂同時起重時，除應正確安放千斤頂外，應使用多頂分流閥，且每臺千斤頂?shù)呢?fù)荷應均衡，注意保持起升速度同步。還必須考慮因重量不勻地面可能下陷的情況，防止被舉重物產生傾斜而發生危險。
8、使用時先將手動泵的快速接頭與頂對接，然后選好位置，將油泵上的放油螺釘旋緊，即可工作。欲使活塞桿下降，將手動油泵手輪按逆時針方向微微旋松，油缸卸荷，活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、本千斤頂系彈簧復位結構，起重完后，即可快速取出，但不可用連接的軟管來拉動千斤頂。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿，腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養
四、注意事項
1、使用時如出現空打現象，可先放松泵體上的放油螺釘，將泵體垂直起來頭向下空打幾下，然后旋緊放油螺釘，即可繼續使用。
2、使用時，不得加偏載或超載，以免千斤頂破壞發生危險。 在有載荷時，切忌將快速接頭卸下，以免發生事故及損壞機件。
3、本機是用油為介質，必須做好油及本機具的保養工作，以免淤塞或漏油，影響使用效果。
4、新的或久置的油壓千斤頂，因油缸內存有較多空氣，開始使用時，活塞桿可能出現微小的突跳現象，可將油壓千斤頂空載往復運動2-3次，以排除腔內的空氣。長期閑置的千斤頂，由于密封件長期不工作而造成密封件的硬化，從而影響油壓千斤頂?shù)氖褂脡勖?，所以油壓千斤頂在不用時，每月要將油壓千斤頂空載往復運動2-3次。
5、高壓油管出廠時經過105Mpa（1050Kgf/cm2）試驗。但由于膠管容易老化，故用戶需經常檢查，一般為六個月，頻繁用者為三個月。檢查時用
87.5Mpa（875Kgf/cm2）試壓，如有爆破、凸起，滲漏等現象則不能使用。
詳情您可致電公司熱線電話：0523-86085856 。 24小時服務熱線：13775686946. 18012092208.袁經理。（您的滿意是我們最大的收獲）
歡迎廣大新老客戶前來公司洽談選購。公司服務宗旨：質量第一。客戶至上。（泰州歐維思液壓機械有限公司）泰州海陵區塘灣太白路158號。公司官方網www.jsows.com.
 |
 |
 |
| 本產品參數列表中的只是部分款式，可任意定做加工，比如10噸行程200或者500噸行程200等等.詳情您可致電公司熱線：0523-86085856.袁經理。手機：13775686946. 18012092208. |
產品介紹 RCS系列薄型千斤頂千斤頂，體積更小，并可產生更大的工作能力，特別在空間位置狹窄的地方使用，且具有輕便靈活、頂力大等功能，本產品廣泛適用于電力、化工、鋼鐵、橋梁、機械等企業，并發揮其無窮動力。
二、基本參數：表中參數可能因?yàn)楦牧级兏〔涣硇型ㄖ?/p>
| 型 號 | 同步頂型號 | 噸位T | 行程B-Amm | 缸面積cm2 | 油容量cm3 | 本體高度mm | 伸展高Bmm | 外徑mm | 重量KG |
| RCS-101 | TRCS-101 | 10 | 38 | 14.4 | 55 | 88 | 126 | 70 | 4.1 |
| RCS-201 | TRCS-201 | 20 | 44 | 28.6 | 126 | 99 | 143 | 92 | 5 |
| RCS-302 | TRCS-302 | 30 | 62 | 41.9 | 260 | 118 | 179 | 102 | 6.8 |
| RCS-502 | TRCS-502 | 50 | 60 | 62.1 | 373 | 122 | 182 | 124 | 10.9 |
| RCS-1002 | TRCS-1002 | 100 | 57 | 126.9 | 723 | 141 | 198 | 165 | 22.7 |
三、使用方法
1、 使用前必須檢查各部是否正常。
2、 使用時應嚴格遵守主要參數中的規定，切忌超高超載，否則當起重高度或起重噸位超過規定時，油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時，需先向泵中加入應為經充分過濾后的N33#液壓油才能工作。
4、電動泵請參照電動泵使用說明書。
5、重物重心要選擇適中，合理選擇千斤頂?shù)闹c(diǎn)，底面要墊平，同時要考慮到地面軟硬條件，是否要襯墊堅韌的木材，放置是否平穩，以免負重下陷或傾斜。
6、千斤頂將重物頂升后，應及時用支撐物將重物支撐牢固，禁止將千斤頂作為支撐物使用。鎖式千斤頂
7、如需幾只千斤頂同時起重時，除應正確安放千斤頂外，應使用多頂分流閥，且每臺千斤頂?shù)呢?fù)荷應均衡，注意保持起升速度同步。還必須考慮因重量不勻地面可能下陷的情況，防止被舉重物產生傾斜而發生危險。
8、使用時先將手動泵的快速接頭與頂對接，然后選好位置，將油泵上的放油螺釘旋緊，即可工作。欲使活塞桿下降，將手動油泵手輪按逆時針方向微微旋松，油缸卸荷，活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、本千斤頂系彈簧復位結構，起重完后，即可快速取出，但不可用連接的軟管來拉動千斤頂。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿，腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養
四、注意事項
1、使用時如出現空打現象，可先放松泵體上的放油螺釘，將泵體垂直起來頭向下空打幾下，然后旋緊放油螺釘，即可繼續使用。
2、使用時，不得加偏載或超載，以免千斤頂破壞發生危險。 在有載荷時，切忌將快速接頭卸下，以免發生事故及損壞機件。
3、本機是用油為介質，必須做好油及本機具的保養工作，以免淤塞或漏油，影響使用效果。
4、新的或久置的油壓千斤頂，因油缸內存有較多空氣，開始使用時，活塞桿可能出現微小的突跳現象，可將油壓千斤頂空載往復運動2-3次，以排除腔內的空氣。長期閑置的千斤頂，由于密封件長期不工作而造成密封件的硬化，從而影響油壓千斤頂?shù)氖褂脡勖?，所以油壓千斤頂在不用時，每月要將油壓千斤頂空載往復運動2-3次。
5、高壓油管出廠時經過105Mpa（1050Kgf/cm2）試驗。但由于膠管容易老化，故用戶需經常檢查，一般為六個月，頻繁用者為三個月。檢查時用87.5Mpa（875Kgf/cm2）試壓，如有爆破、凸起，滲漏等現象則不能使用。
歐維思液壓專業生產不同噸位的液壓千斤頂，請您提供千斤頂?shù)膰嵨?、行程、本體高度，我們會推薦您最適合的千斤頂。
1.要求多臺千斤頂同時頂升或多點同步頂升，請選用 電動同步液壓千斤頂
2.要求頂升很重的物體，請選用 電動液壓千斤頂
3.需更換橋梁支座，請選用 薄型同步液壓千斤頂
4.需長時間負載工作，請選用 自鎖式液壓千斤頂
5.操作空間有限應選擇本體高度較低的 超薄型液壓千斤頂
一、產品概述：
■同步控制的應用場合：
■橋梁頂升。隧道頂推(頂管)；
■重型設備的安裝與調試；
■船舶業船體頂升、螺旋槳裝卸以及主機安裝；
■頂升建筑物，平移現存的建筑物；
■油井平臺的頂升與測量；
■同步壓機，水平負載移動等。
■規格：一拖二、一拖四、一拖六、一拖八、一拖十、一拖十二、一拖十四、一拖十六等。
■千斤頂噸位：10t、20t、30t、50t、100t、150t、200t、320t、500t、630t、800t、1000t。
■泵站：1.5Kw、3KW、4Kw、5.5Kw、7.5Kw、11KW、13Kw。
二、基本參數：（表中參數可能因?yàn)楦牧级兏?，恕不另行通知。?img src="http://www.qhdyj.net/file/upload/202112/18/010924291.jpg" alt="5">
| 型號 | 噸位 | 本體高度A mm | 行程B-A mm | 伸展高度B mm | 油缸外徑 | 活塞桿直徑mm | 油缸直徑 | 壓力Mpa | 重量 | 電動泵站 |
| T | mm | mm | KG | |||||||
| DYG 50/100 | 50 | 225 | 100 | 325 | 127 | 70 | 100 | 63MPA | 35 | 50T-200T 可選配 0.55KW 0.75KW 1.5KW 3KW 4KW 5.5KW |
| DYG 50/160 | 285 | 160 | 445 | 39 | ||||||
| DYG 50/200 | 325 | 200 | 525 | 46 | ||||||
| DYG 50/300 | 425 | 300 | 725 | 48 | ||||||
| DYG 50/500 | 625 | 500 | 1125 | 140 | 63 | |||||
| DYG 100/100 | 100 | 250 | 100 | 350 | 180 | 100 | 140 | 63MPA | 58 | |
| DYG 100/160 | 310 | 160 | 470 | 63 | ||||||
| DYG 100/200 | 350 | 200 | 550 | 78 | ||||||
| DYG 100/300 | 450 | 300 | 750 | 96 | ||||||
| DYG 100/500 | 650 | 500 | 1150 | 194 | 130 | |||||
| DYG 150/100 | 150 | 260 | 100 | 360 | 219 | 125 | 180 | 63MPA | 58 | |
| DYG 150/160 | 320 | 160 | 480 | 69 | ||||||
| DYG 150/200 | 360 | 200 | 560 | 86 | ||||||
| DYG 150/300 | 460 | 300 | 760 | 103 | ||||||
| DYG 150/500 | 660 | 500 | 1160 | 245 | 255 | |||||
| DYG 200/100 | 200 | 285 | 100 | 385 | 245 | 150 | 200 | 63MPA | 96 | |
| DYG 200/160 | 345 | 160 | 505 | 103 | ||||||
| DYG 200/200 | 385 | 200 | 585 | 116 | ||||||
| DYG 200/300 | 485 | 300 | 785 | 161 | ||||||
| DYG 200/500 | 685 | 500 | 1185 | 273 | 221 | |||||
| DYG 320/100 | 320 | 310 | 100 | 410 | 330 | 180 | 250 | 63MPA | 196 | 可選配 1.5KW 3KW 4KW 5.5KW |
| DYG 320/160 | 370 | 160 | 530 | 240 | ||||||
| DYG 320/200 | 410 | 200 | 610 | 258 | ||||||
| DYG 320/300 | 510 | 300 | 810 | 311 | ||||||
| DYG 320/500 | 710 | 500 | 1210 | 352 | 456 | |||||
| DYG 400/100 | 400 | 355 | 100 | 455 | 380 | 200 | 290 | 63MPA | 198 | 可選配 3KW 4KW 5.5KW 7.5KW |
| DYG 400/160 | 415 | 160 | 575 | 231 | ||||||
| DYG 400/200 | 460 | 200 | 660 | 264 | ||||||
| DYG 400/300 | 555 | 300 | 855 | 367 | ||||||
| DYG 400/500 | 755 | 500 | 1255 | 395 | 456 | |||||
| DYG 500/100 | 500 | 360 | 100 | 460 | 430 | 200 | 320 | 63MPA | 323 | 可選配 3KW 4KW 5.5KW 7.5KW |
| DYG 500/160 | 420 | 160 | 580 | 330 | ||||||
| DYG 500/200 | 460 | 200 | 660 | 420 | ||||||
| DYG 500/300 | 560 | 300 | 860 | 581 | ||||||
| DYG 500/500 | 760 | 500 | 1260 | 599 | ||||||
| DYG 630/100 | 630 | 417 | 100 | 517 | 500 | 250 | 360 | 63MPA | 560 | 可選配 4KW 5.5KW 7.5KW 11KW |
| DYG 630/160 | 477 | 160 | 637 | 633 | ||||||
| DYG 630/200 | 517 | 200 | 717 | 696 | ||||||
| DYG 630/300 | 617 | 300 | 917 | 898 | ||||||
| DYG 630/500 | 817 | 500 | 1317 | 1250 | ||||||
| DYG 800/100 | 800 | 488 | 100 | 588 | 560 | 300 | 400 | 63MPA | 896 | 可選配 7.5KW 11KW |
| DYG 800/200 | 598 | 200 | 798 | 1040 | ||||||
| DYG 800/300 | 698 | 300 | 998 | 1380 | ||||||
| DYG 800/500 | 898 | 500 | 1398 | 1520 | ||||||
| DYG1000/100 | 1000 | 530 | 100 | 630 | 600 | 320 | 450 | 63MPA | 1286 | 可選配 7.5KW 11KW |
| DYG1000/200 | 630 | 200 | 830 | 1332 | ||||||
| TDYG1000/300 | 760 | 300 | 1060 | 1663 |
備注：如以上標準產品未能滿足您的要求，我們還提供非標定制千斤頂！歡迎來電咨詢13775686946
液壓泵站的選擇：
50噸以下的千斤頂建議選配手動液壓泵站，
50噸以上的千斤頂建議選配電動液壓泵站，詳情可參考以上表格。電動同步液壓千斤頂建議選配電動液壓泵站
電動液壓泵站的選用：根據千斤頂頂升速度的要求進行合理的選配，具體請查看相應的泵站參數。
建議選用大功率的液壓泵站，方便長時間操作使用。
三、使用方法：
1、如泵體的油量不足時，需先向泵中加入工作油（46#或32#液壓油）才能工作。
2、估計起重量，切忌超載使用。
3、確定起重物的重心，選擇千斤頂著力點，同時必須考慮到地面軟硬程度是否墊以堅韌的鋼板，以免起重時產生傾倒之危險。
4、千斤頂將重物頂升后，應及時用堅韌的支撐物將重物支撐牢，禁止將千斤頂作為支撐物使用，以免負荷不均衡，產生傾倒之危險。
5、使用時先將手動泵的快速接頭與頂對接，然后選好位置，將油泵上的放油螺釘旋緊，即可工作。將放油螺釘旋松，油缸卸荷。
6、電動泵請參照電動使用說明書。
四、注意事項及常規保養
1.使用時如出現空打現象，可先放松泵體上的放油螺釘，將泵體垂直起來頭向下空打幾下，然后旋緊放油螺釘，即可繼續使用。
2.在有載荷時，切忌將快速接頭卸下，以免發生事故及損壞機件。
3.本機是用油為介質，必須做好油及本機具的保養工作，以免淤塞或漏油，影響使用效果。
4.新的或久置的油壓千斤頂，因油缸內存有較多空氣，開始使用時，活塞桿可能出現微小的突跳現象，可將油壓千斤頂空載往復運動2-3次，以排除腔內的空氣。長期閑置的千斤頂，由于密封件長期不工作而造成密封件的硬化，從而影響油壓千斤頂?shù)氖褂脡勖?，所以油壓千斤頂在不用時，每月要將油壓千斤頂空載往復運動2-3次。
5.高壓油管出廠時經過105Mpa（1050Kgf/cm2）試驗。但由于膠管容易老化，故用戶需經常檢查，一般為六個月，頻繁用者為三個月。檢查時用87.5Mpa（875Kgf/cm2）試壓，如有爆破、凸起，滲漏等現象則不能使用。
6.操作時應嚴格遵守技術規范，用戶要根據使用情況定期檢查和保養。
