| 產品認證 | CE |
|---|---|
| 額定電壓 | 220（V） |
| 功率 | 0.6（KW） |
| 適用電機 | BCH1301N21A1C |
| 速度響應頻率 | BCH1301N21A1C（KHz） |
| 品牌 | Schneider/施耐德 |
| 型號 | BCH1302M01A1C |
| 加工定制 | 否 |
| 伺服驅動器 1.2款伺服驅動器，5種外形尺寸 2.Lexium 23 C （0.1 ~ 3 千瓦），標準型 3.Lexium 23 M （3 ～7.5 千瓦），高性能型 4.7段LED數碼管，所有參數面板可調 5.Modbus /RS -232 6.與伺服電機一一匹配 |

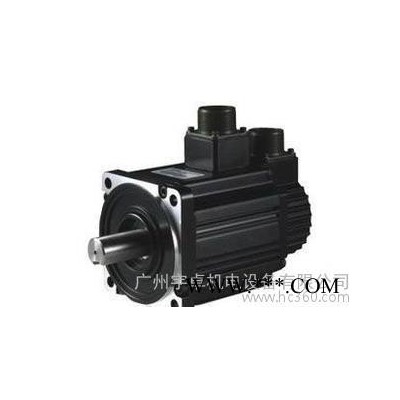

 | BCH伺服電機 1.6種法蘭尺寸（40，60，80，100，130，180mm） 2.超低/低慣量，3000轉/分鐘 3.中慣量，1000轉/分鐘或2000轉/分鐘 4.高慣量，1500轉/分鐘或2000轉/分鐘 5.<=750瓦的電機飛線 6.>750瓦的電機采用軍規插頭 7.<=3千瓦電機編碼器分辨率為10000（2500脈沖/轉） 8.>=3千瓦電機編碼器分辨率為1280000 |
| 附件 1.制動電阻、電機和驅動器插頭、3米和5米原裝線纜伺服驅動器功能 2.通用操作模式：位置、速度、扭矩 3.8組內置運動任務（位置控制） 4.電機自動識別 5.增益自動調整 6.共振抑制 7.指令平滑和低通濾波 |
| 施耐德 運動控制Lexium 23 伺服系統 完善的產品系列： Lexium 23伺服驅動器配合BCH伺服電機功率寬廣、功能強大，能夠滿足多數工業場合的需求。 1. Lexium 23 C 伺服驅動器 1）200…255 V 單相，0.1 到1.5 kW 2）170…255 V 三相，0.1 到3 kW 2. Lexium 23 M 伺服驅動器 1）170…255 V 三相，3 kW 到7.5 kW 3.BCH 伺服電機 1）額定功率：0.1 到7.5KW 2）額定扭矩：0.3 到48 Nm 3）額定轉速：1000 到3000rpm，取決于不同的型號 Lexium 23伺服驅動器和BCH伺服電機的**組合可以適用于金屬加工、物料搬運、紡織機械、電子設備、包裝和印刷設備等多種場合。 lexium 23 伺服驅動器符合國際標準EN 50178和IEC /EN 61800-3，通過了UL 認證(美國)和CE認證。 多種控制模式： Lexium 23伺服驅動器提供多種控制模式： 1.位置控制模式： 可以使用3種脈沖輸入信號(脈沖/ 方向，CW/CCW，AB 相信號)或使用內置的8 個運動任務 2.速度控制模式： 使用外部模擬量輸入(±10V)或使用內部的3 個速度寄存器 3.扭矩控制模式： 使用外部模擬量輸入(±10V)或使用內部的3 個扭矩寄存器 4.切換模式： 在此模式下位置、速度、扭矩控制可以通過數字輸入進行兩兩之間的切換。 智能軟件界面： LEXIUM 23 **P 調試軟件擁有友好的圖形用戶界面，功能強大，大大縮短了調整和診斷的時間。LEXIUM 23 **P 調試軟件提供以下功能： 1.自動識別通訊格式 2.快速啟動模式和圖形化參數設置 3.自動和手動調諧 4.共振點檢測和FFT分析 5.示波器功能 該軟件提供用于配置、設置和調試Lexium 23 伺服的功能，同時為了方便客戶使用，提供3種語言(英語、簡體中文和繁體中文) 的操作界面。 快速啟動模式和圖形化參數設定： LEXIUM 23 **P軟件提供快速啟動模式，可以在一個操作模式中設定必需的功能。軟件提供方便的導航界面。 所有的參數可以通過圖形化參數設定實現可視化?？梢蕴峁┙o專家用戶高度的靈活性和高效率。 自動調諧： LEXIUM 23 **P 提供自動調諧功能，共有兩種模式： 1.離線模式：此模式可以根據用戶選擇的條件來計算增益參數。 2.在線模式：此模式可以根據機器實際運行的響應來動態計算增益參數，從而提供對機器**好的控制。 共振點檢測(FFT 分析)： FFT 分析用于檢測機械的共振點。也可以用于監視電流和速度。 要執行FFT 分析，電機根據位置指令朝一個方向旋轉，記錄電機軸的電流或速度。 在運動結束后，LEXIUM 23 **P 軟件會對共振頻率進行分析并在示波 |
