| 應用范圍 | 通用 |
|---|---|
| 產品系列 | ATV31 |
| 濾波器 | 內置1A濾波器 |
| 供電電壓 | 低壓 |
| 電源相數 | 三相 |
| 輸出電壓調節方式 | PWM控制 |
| 外型 | 塑殼 |
| 營銷方式 | 代理 |
| 額定電流 | 10（A） |
| 通訊協議 | Modbus/CANopen |
| 遠程顯示終端 | 另選 |
| 控制面板 | 標配 |
| 額定電壓 | 三相AC380-500（V） |
| 控制方式 | V/F開環 |
| 適配電機功率 | 1.5（kW） |
| 品牌 | Schneider/施耐德 |
| 型號 | ATV-312HU15N4B |
| 直流電源性質 | 電壓型 |

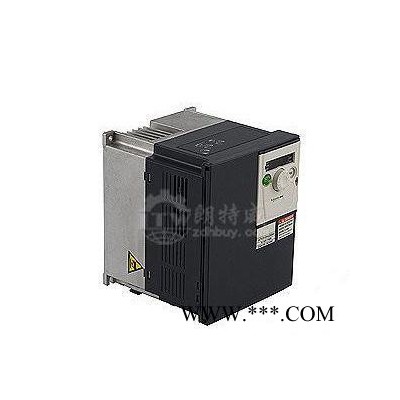

 | ATV-312HU15N4B，施耐德通用變頻器ATV312系列，應用于簡單機械，防護等級分為上部零件的IP31和IP41以及連接端子的IP21，集成面板，集成了EMC濾波器,在訂購時可以不帶端子板，額定工作電壓380-500VAC，50/60Hz，額定功率是1.5KW，額定電流是4.1A。 施耐德 ATV312 通用變頻器
|
| 介紹 ATV312變頻器用于功率范圍為0.18至15 kW的200...600V三相異步電機。 ATV312變頻器具有功能強勁、結構緊湊和易于安裝的特點。其集成的多種功能使其特別適合于簡單工業機械應用。 我們在產品設計階段**充分考慮了安裝和使用中相關的約束條件，從而能夠為簡單機器的制造商和安裝者提供一種可靠的、高性價比的解決方案。 采用各種可選購的通訊卡，ATV312變頻器可**集成到主控制系統架構中。 解決方案示例： 1.用于下載、編輯和保存變頻器配置的多種選購件均應用了不同的工具，例如SoMove上位機軟件、用于手機調試的SoMove Mobile軟件、遠程顯示終端、簡易下載器及多功能下載器配置工具。 2.只需將變頻器I/O端子卡更換為一張通訊卡，即可應用工業通訊總線和網絡。 3.與ATV12系列變頻器采用統一的用戶界面，使得安裝更加簡便，用戶操作更加順暢。
|
| 應用 ATV312變頻器的各種功能適用于許多常規應用中，包括： 1.物料處理(小型輸送機、起重機等) 2.包裝機器(小型制袋機、貼標機等) 3.通用機器(機床、紡織機械等) 4.泵、壓縮機、風機
|
| 功能 ATV312變頻器擁有六個邏輯輸入、三個模擬量輸入、一個邏輯/模擬量輸出和兩個繼電器輸出。 主要功能如下所示： 1.電機和變頻器保護 2.線性、S形斜坡、U形斜坡或自定義加速及減速斜坡 3.使用導航按鈕進行速度給定值的本地控制 4.+/-速度 5.16個預置速度 6.PI調節器和給定值 7.2線/3線控制 8.制動邏輯控制 9.通過速度檢測和自動重啟動自動獲取旋轉中的負載 10.故障配置和停機類型配置 11.保存變頻器中的配置 某些功能可分配至單獨的邏輯輸入中。
|
| **優化的產品 ATV312變頻器滿足多種電壓標準，適用于額定功率在0.18kW至15kW的電機： 1.200V...240 V單相，0.18 kW至2.2kW (ATV312H●●●M2) 2.200V...240 V三相，0.18 kW至15kW (ATV312H●●●M3) 3.380V...500 V三相，0.37 kW至15kW (ATV312H●●●N4) 4.525V...600 V三相，0.75 kW至15kW (ATV312H●●●S6) 某些變頻器可并排安裝以節省空間。 作為標準配置，ATV312變頻器集成了Modbus和CANopen通訊協議?？赏ㄟ^位于變頻器下側的RJ45端口進行訪問。 除了可作為標準配置訪問的Modbus和CANopen通訊協議，通過將變頻器的I/O端子卡更換為可選購的通訊卡(CANopen菊花鏈、DeviceNet和 PROFIBUSDP)之一，即可將ATV312 變頻器連接至主工業通訊總線和網絡。ModbusTCP網絡和Fipio總線同樣可通過專用網關訪問。 整個系列符合國際標準IEC61800-5-1、IEC61800-2和IEC61800-3，通過了UL、CSA、C-Tick、NOM和GOST認證。符合環境保護相關規范(RoHS)以及取得CE標志所需的歐盟規范的要求。 電磁兼容性(EMC) ATV312H●●●M2 和ATV312H●●●N4變頻器集成了EMC濾波器，符合EMC關于簡易安裝的要求，從而大大降低了取得CE標志的成本?？赏ㄟ^跳線或帶有標簽的開關可 移動導線將此濾波器斷開。ATV312H●●●M3和ATV312H●●●S6變頻器設計為不內置EMC濾波器。 濾波器可作為選件使用由用戶自行安裝，以降低ATV312H●●●M2、ATV312H●●●M3和ATV 312H●●●N4變頻器的輻射等級。 外部附件與選件 外部附件與選件可與ATV312變頻器配合使用： 1.符合UL1類標準的成套組件、用于直接在35 mm導軌上安裝的底板等 2.制動電阻、線路電抗器、附加的EMC輸入濾波器、輸出濾波器等 對話與配置工具 1.人機界面 4位數字顯示屏1可被用于顯示變頻器狀態、故障和參數值。 導航按鈕2可用于在菜單之間移動、修改數值和更改本地模式中的電機速度。 RUN和STOP/RESET鍵3可用于在本地模式中控制電機的啟動和停止。可從門蓋上取下板4以在前面板上操控這兩個按鍵。 2.HMI終端 ATV312變頻器可連接至一個遠程顯示終端或一個遠程圖像顯示終端(作為選件提供) 。遠程顯示終端可安裝在機柜門上，達到IP54或IP65的保護等級。此終端能夠訪問的功能與人機界面相同。 遠程圖像顯示終端，以用戶語言達到“全文本”顯示，可提供一個用戶友好界面，以供配置、調試或維護。 3.SoMove設置軟件 可按照與所有其他施耐德電氣的變頻器和軟起動器相同的方法，使用SoMove上位機軟件對ATV312變頻器進行配置、調節和調試(通過示波器功能 )以及維護。 可使用直接連接或Bluetooth？或無線連接。 4.用于手機的SoMove Mobile軟件 SoMove Mobile軟件可通過Bluetooth？無線連接在手機上編輯變頻器參數。 同樣可用于保存配置?？赏ㄟ^Bluetooth？無線連接從PC上導入或?qū)С雠渲谩?br />5.簡易下載器和多功能下載器 簡易下載器能夠?qū)⒁粋€已通電變頻器的配置復制到另一個已通電的變頻器上。 多功能下載器能夠拷貝PC或已通電變頻器的配置并將其復制到另一個已通電變頻器上。 |
