加工定制	是
電源電壓	220（V）
功率	300（W）
鋁絲直徑	16-50（μm）
品牌	宇通

一、用途:

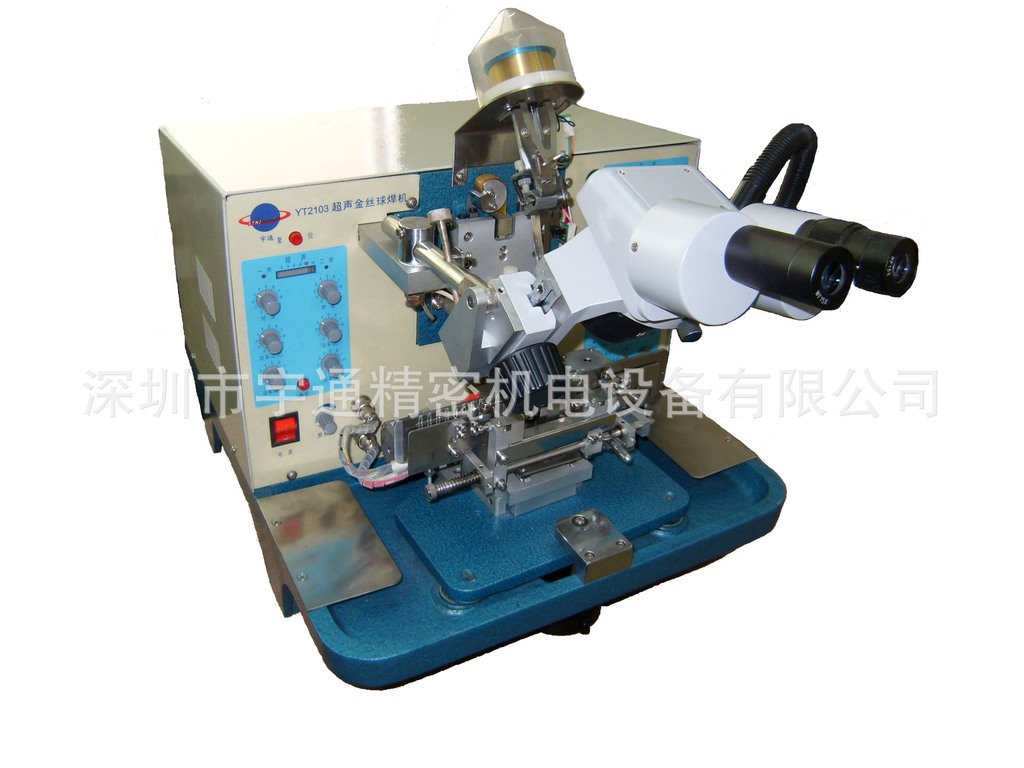

YT2103型金絲球焊機可廣泛應用于各種發光二極管（包括高亮度藍、白等新型大功率LED）、中小型功率三極管、集成電路等的內引線焊接和特種微波器件的引線焊接。是目前**先進的焊接機之一，具有優良的性價比。

二、特點

具有第二焊點自動焊接功能，且三軸（焊頭、位移、送料）同步運行，大大提高了焊線速度；具有雙向自動位移焊接功能、（跨度雙向位移模式，特別適用于可以焊接白光、藍光及雙色發光管的生產。）自動二焊補球功能、及弧度增高具有焊接完成聲響提示功能，當每條支架焊到**9個管子時,有聲響提示操作者及時更換支架，有效提高生產產量；負電子成球，金球大小可調，且燒球不成功自動報警；焊線速度快，可以高達到4－6K/H的生產量(自動機的速度一般8-12K/H)；使用鈦合金焊頭，壽命長且性能穩定。六種操作模式，可以因初學者及熟練工的不同工作狀態，以及因固晶不良、框架不良等因素的影響而由使用者選用不同的操作模式來提高焊接的質量；由微電腦控制焊線弧度的形成，弧度可以調節；具有自動程控檢測焊咀是否到達焊接位置的功能，數控調整一檢、二檢高度，對一焊、二焊高度差較大的器件，也同樣焊接自如；調整方便，各種參數（超聲功率、時間、壓力、溫度、燒球、弧度、尾絲、瞄準點高度、跨度等）均置于面板上用旋鈕調節；溫度控制采用**工業級的智能AI調節系統，優于傳統的PID系統，控制更**、穩定可靠；

12.超聲功率4道輸出，可盡量保證兩邊線的二焊焊點基本一致，同時因?yàn)榫Ъ苌系暮更c(diǎn)參數不同，選擇晶片上與支架上不同的一焊功率，可保證晶片上的焊點與支架上的補球一焊都滿足要求

13.弧度增高功能，有弧形1、弧形2及弧形3三種方案多種弧形可選，可達到你所想要的任何弧形，對于弧度要求較高的深杯支架及食人魚支架將大大提高合格率。

三、主要技術參數

1、電源：AC220V±10％（50Hz）；

2、焊接金絲直徑：0.7Mil－2.0Mil；

3、劈刀：SPT或K&S；

4、超聲波：

　　　?。?）功率：0－5W（換能器阻抗為25Ω時）；

　　　?。?）時間5－100ms±5％（20ms/格）

（3）通道數：4通道；

　    （4）頻率調節方式：63KHz±1KHz,自動跟蹤；

5、壓力：

?。?）調節范圍：25－150g；

　（2）通道數：2通道

6、溫度：

?。?）控制范圍：室溫-400°C；

?。?）顯示精度：冷態±1°C，加熱狀態±2°C；

7、成球： 負電子成球，直徑為金絲直徑的一到四倍可調；

8、一焊高度調節范圍：0－2mm；

9、拱絲位置調節范圍：0－6mm；

10、二焊高度調節范圍：0至拱絲高度；

11、尾絲長度：0－2mm

12、工作臺步進：周期0.15S；

13、照明燈：亮度可調；

14、顯微鏡放大倍數：

兩檔變倍15、30倍（標準配置）；兩檔變倍20、40倍

　連續變倍10－40倍（可選配置）

15、工作臺移動范圍：25×25mm
