| 控制回路 | 4路 |
|---|---|
| 輸出 | 16A |
| 產地 | 廣東 |
| 電壓 | 220V |
| 防護等級 | IP65 |
| 功率 | 5W |
| 類型 | 樹脂太陽能燈 |
| 光源類型 | LED燈 |
| 執行質量標準 | 企業標準 |
| 品牌 | heguang |
| 型號 | MLC-1304/16 |
| 質量認證 | ISO9001 |
| 可否定制 | 可以 |

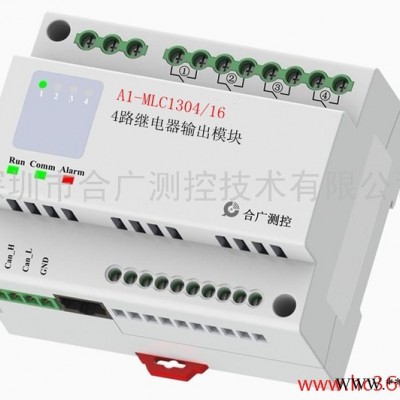

A1-MLC-1324/16 4路16A智能繼電器模塊是智能照明控制系統組成的基礎輸出單元模塊，智能照明控制系統所涉及的技術綜合了自動控制、網絡通信、現場總線、嵌入式軟件、照明技術等多方面的知識，系統地考慮了整個智能照明控制系統的總體結構、主要性能和關鍵技術，并吸收國外同類系統的優點，結合了中國市場的實際情況。是一款技術水平高、性能穩定可靠、廣泛應用于智能家居、公共場所及酒店客房的智能照明控制系統。
A1-MLC-1324/16 (磁保持繼電器）4路16A智能繼電器模塊，具有4路智能繼電器輸出。包括：A1-MLC-1324/10 型4路10A智能繼電器模塊、MLC-1324/16型4路16A智能繼電器模塊二種型號的產品。
A1-MLC-1324/16 4路16A智能繼電器模塊產品特性：
產品名稱：4路6A智能繼電器模塊
產品型號：A1-MLC-1324/16A
額定負載： 16A
功能說明：4路智能繼電器輸出模塊、帶磁保持輸出
工作電壓：工作電壓：24VDC，20MA
通信方式：CAN總線
控制回路：4路， 4路繼電器輸出模塊，最大瞬間電流可達80A
4路繼電器輸出模塊，最大瞬間電流可達80A
診斷LED：通信狀態指示；開關狀態指示；故障指示
保護功能：具備過壓、低壓、浪涌保護；過零點檢測
電氣壽命：>10萬次 機械壽命：>100萬次
環境條件：工作溫度0℃－45℃，
工作相對濕度20%－90%
安裝使用：標準35mm導軌安裝
外型尺寸（長×寬×高）108×88×66(mm)
端子定義：24V+電源輸入正 GND電源輸入負
CAN-H總線高輸入 CAN-L總線低輸入
DOn+、DOn-繼電器n輸出端 (n=1、2、3、4)
用戶控制：數據檢測開關、總線定義開關
控制回路：4
額定負載：16A/路
瞬間峰值：80A/路
診斷LED：通信狀態指示；開關狀態指示；故障指示
A1-MLC-1324 4路16A智能繼電器模塊功能特點：
磁保持功能
采用CAN總線通信
自帶手動按鈕，方便調試
繼電器抗浪涌能力達到120A以上
其它需要繼電器輸出的場合
自帶回路狀態指示燈，開關狀態一目了然
通過繼電器可以控制燈具、電器等各種用電器
具有燈具保護延遲功能，避免同時啟動造成對電網的沖擊
智能照明控制系統功能描述
（1）遠程控制、集中控制
通過中控電腦圖形化的操作界面，可以控制系統中任一回路燈光的開關與明亮程度，并可實時監測任一回路燈光的開關狀態、故障報警。可 “一鍵式”控制所在區域所有燈光的開關，邏輯編程、設置燈光開關效果。
（2）定時自動控制
對燈光需要較有規律的區域，可以實行燈光定時自動控制，并具備天文時鐘功能，可根據項目所在地的經緯度自行校隊日出日落時間，可有效區分工作時間與休息時間，實現定時控制，這樣可減輕管理人員工作量，且可避免忘開/關。依人流多少時段性的特征，還可以自動調節燈光明暗，輕松達到節能效果。
（3）場景功能控制
系統具備強大的場景功能。通過預先設置燈光場景模式，場景內容可以是組合式燈光開與關，也可以是對燈光的明亮度調節，每個場景包含受控設備數量無限制，場景存儲在場景模塊中，可以被任意控制終端所調用，如控制面板那、平板電腦、手機等。適合大型場合在不同氣氛下的“一鍵式”控制功能
（4）調光控制
對于某些特定場合，需要對燈光的明亮進行控制，如會議室、宴會廳或大型展覽區域等，采用AISAC-1000調光系列模塊，可對不同種類的燈具實現無極平滑調光，包括白熾燈、LED燈、熒光燈、鹵素?zé)舻?。同時，根據不同功率的燈具回路，選擇相應的調光模塊，可達到好的調光效果。
（5）聯動控制
與人體感應設備聯動，做到人來燈開，人走燈滅；局部人多燈亮，局部人少燈暗；啟用定時控制、集中控制與光感設備聯動，可解決季節性天亮早晚以及局部需要帶來的矛盾；
與照度感應設備聯動，有線對能源進行管理，體現科技化、智能化建筑風范，是照明系統根據環境亮度自動調節燈光明亮程度。
與安防設備聯動，可以在緊要時候瞬時開/關燈具。
（6）弱電開關手動控制
智能照明系統，強電都走天花板與墻體，用24V的弱電墻面開關或觸摸屏開關控制強電。人體所接觸到的是安全弱電。采用弱電開關手動控制，可為客人使用習慣提供人性化服務。
（7）移動終端控制
除了使用常規的控制面板和壁掛式觸摸屏控制之外，還可以使用各種無線終端設備進行控制，比如平板電腦、手機等，控制方式靈活多變，根據不同需求選擇不同的方案。
（8）可擴展性功能
AISAC-1000智能照明控制系統具有多種數據接口，為其與其他各個系統的對接，或引入做好了充分的預留空間，如部分智能照明系統中參入對窗簾的控制，或者對空調的控制，又或者將智能照明系統接入到BA系統中，都是可以輕松實現的。

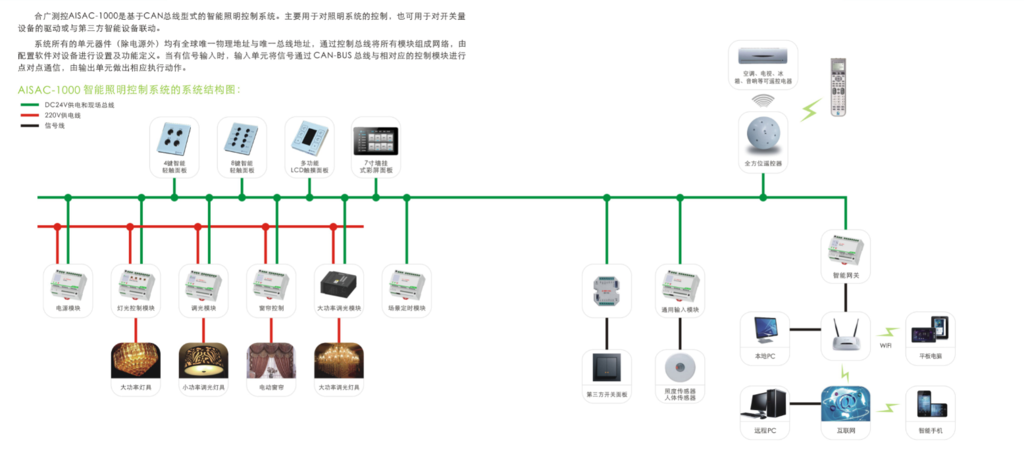

CAN智能照明控制系統 AISAC-1000
型號 名稱
A1-PWR-0101 電源模塊
A1-PWR-0102 電源模塊
A1-PWR-0111 電源模塊
A1-MBT-0213 通信轉換模塊
A1-MBT-0214 CANBUS網橋模塊
A1-MBT-0215 MODBUS轉換模塊
A1-MBT-0216 定制協議轉換模塊
A1-MBT-0218 DALI控制器
A1-MBT-0219 DMX512控制器
A1-SRW 智能網關
A1-CTL-0802 場景定時模塊
A1-MBH-0222 CAN總線耦合器
A1-MBH-0224 4通道CAN總線HUB
A1-86DI-2702 2鍵智能輕觸面板
A1-86DI-2704 4鍵智能輕觸面板
A1-86DI-2706 6鍵智能輕觸面板
A1-86DI-2708 8鍵智能輕觸面板
A1-86DI-2702/A 2鍵智能輕觸面板（自定義式）
A1-86DI-2704/A 4鍵智能輕觸面板（自定義式）
A1-86DI-2706/A 6鍵智能輕觸面板（自定義式）
A1-86DI-2708/A 8鍵智能輕觸面板（自定義式）
A1-86DI-2702/B 2鍵智能輕觸面板
A1-86DI-2704/B 4鍵智能輕觸面板
A1-86DI-2706/B 6鍵智能輕觸面板
A1-86DI-2708/B 8鍵智能輕觸面板
A1-86DI-2702/C 2鍵智能輕觸面板（自定義式）
A1-86DI-2704/C 4鍵智能輕觸面板（自定義式）
A1-86DI-2706/C 6鍵智能輕觸面板（自定義式）
A1-86DI-2708/C 8鍵智能輕觸面板（自定義式）
A1-86DI-2702/D 2鍵智能輕觸面板
A1-86DI-2704/D 4鍵智能輕觸面板
A1-86DI-2706/D 6鍵智能輕觸面板
A1-86DI-2708/D 8鍵智能輕觸面板
A1-86LD-2748 6鍵LCD智能觸摸面板
A1-86LD-2788 3.5寸彩屏觸摸面板
A1-86DI-2803 3鍵智能輕觸面板
A1-86DI-2807 7鍵智能輕觸面板
A1-86DI-2812 12鍵智能輕觸面板
A1-86LD-2818 3.5寸彩屏觸摸面板
A1-PDA-0310 10寸墻掛式彩屏面板
A1-MMW-1610 智能型移動探測器（微波）
A1-MMW-1611 智能型移動探測器（紅外）
A1-MZD-1620 智能照度探測器
ZD-6VBL 照度變送器
ZD-6VBM 照度變送器
ZD-6VBH 照度變送器
A1-MEV-2102 嵌入式2路DI輸入模塊
A1-MEV-2104 嵌入式4路ELV模塊
A1-MAD-1744 4路AI/DI輸入模塊
A1-MAD-1704 4路狀態輸入模塊
A1-MAD-1708 8路DI輸入模塊
A1-MAD-1734(16A) 4路DI/DO模塊
A1-MAD-1738(16A) 8路DI/DO模塊
A1-MAP3001 三相智能電量變送器
A1-MAP3003 三路單相智能電量變送器
A1-MLC-1324 /10A 4路智能繼電器模塊
A1-MLC-1328/10A 8路智能繼電器模塊
A1-MLC-13212/10A 12路智能繼電器模塊
A1-MLC-1324/16A 4路智能繼電器模塊
A1-MLC-1328（16A） 8路智能繼電器模塊
A1-MLC-13212（16A） 12路智能繼電器模塊
A1-MLC-1334（2A） 4路智能繼電器模塊
A1-MLC-1334（16A） 4路智能繼電器模塊
A1-MLC-1338（16A） 8路智能繼電器模塊
A1-MLC-13312（16A） 12路智能繼電器模塊
A1-MLC-1344（16A） 4路智能繼電器模塊
A1-MLC-1348（16A） 8路智能繼電器模塊
A1-MLC-13412（16A） 12路智能繼電器模塊
A1-MLC-1344（20A） 4路智能繼電器模塊
A1-MLC-1348（20A） 8路智能繼電器模塊
A1-MLC-13412（20A） 12路繼電器控制模塊
A1-MLC-1354（16A） 4路智能繼電器模塊
A1-MLC-1358（16A） 8路智能繼電器模塊
A1-MLC-1354（20A） 4路智能繼電器模塊
A1-MLC-1358（20A） 8路智能繼電器模塊
A1-MLC-1374 4路交流接觸器專用智能繼電器模塊
A1-MID-1422/2 2路0-220VAC調光模塊
A1-MFD-1414 4路1-10VDC調光模塊
A1-MID-1404/2 4路0-220VAC調光模塊
A1-MID-1404/5 4路5A智能調光器
A1-MID-1404/10 4路10A大功率智能調光器
A1-MID-1406/10 6路10A大功率智能調光器
A1-MID-1403/20 3路20A大功率智能調光器
A1-MCC-1502 2路窗簾控制模塊
A1-MCC-1504 4路窗簾控制模塊
A1-86AC-1812 觸模式一體化數字溫控器
MACAM-LC V3.0 合廣測控智能照明系統集成軟件V3.0
MACAM-LC OPC Server MACAM-LC OPC服務軟件
TDimToolKit 智能照明配置程序
A1-MGR-2403 GPRS無線3路智能繼電器模塊
A1-MGR-2407 GPRS無線7路智能繼電器模塊
A1-MGR-24011 GPRS無線11路智能繼電器模塊
A1-MGR-24015 GPRS無線15路智能繼電器模塊
A1-MGR-24019 GPRS無線19路智能繼電器模塊
A1-MGR-24023 GPRS無線23路智能繼電器模塊
A1-MGR-24027 GPRS無線27路智能繼電器模塊
KNX智能照明控制系統 AISAC-1000
型號 名稱
A1/P 30.640.1 總線電源
A1/T 1.IP.1 IP網關
A1/T 1.TCP.1 TCP/IP協議轉換器
A1/T 1.MOD.1 MODBUS接口模塊
A1/T 1.CP.1 線路耦合器
A1/T 8.TIMER.1 8通道定時器
A1/T 1.DALI.1 DALI轉換模塊
A1/M 3.86.1D 3按鍵輕觸面板
A1/M 7.86.1D 7按鍵輕觸面板
A1/M 12.86.1D 12按鍵輕觸面板
A1/Z 2.86.1CD 2鍵智能輕觸面板
A1/Z 4.86.1CD 4鍵智能輕觸面板
A1/Z 6.86.1CD 6鍵智能輕觸面板
A1/Z 8.86.1CD 8鍵智能輕觸面板
A1/Z 2.86.1CDA 2鍵智能輕觸面板（自定義式）
A1/Z 4.86.1CDA 4鍵智能輕觸面板（自定義式）
A1/Z 6.86.1CDA 6鍵智能輕觸面板（自定義式）
A1/Z 8.86.1CDA 8鍵智能輕觸面板（自定義式）
A1/M 0.120.1 12寸電容式觸模控制器
A1/V 4.1.1D 4路暗裝式IO單元
A1/U 0.2.1 2路通用輸入模塊
A1/U 0.4.1 4路通用輸入模塊
A1/U 4.0.1D 4路開關量輸入模塊
A1/U 8.0.1D 8路開關量輸入模塊
A1/R 4.20.1MA 4路20A開關執行器
A1/R 8.20.1MA 8路20A開關執行器
A1/R 12.20.1MA 12路20A開關執行器
A1/D 4.20.1T 4路1~10VDC調光控制器
A1/W 2.5.1 2路窗簾開關控制器
A1/W 4.5.1 4路窗簾開關控制器
A1/A 3.22.1 2管制風機盤管控制面板
A1/A 3.42.1 4管制風機盤管控制面板
A1/S 1.0.1B 室內型照度傳感器
A1/S 1.0.1I 室內紅外移動感應器
MACAM-LC V3.0 合廣測控智能照明系統集成軟件V3.0
MACAM-LC OPC Server MACAM-LC OPC服務軟件
ETS5.0 KNX組態配置軟件

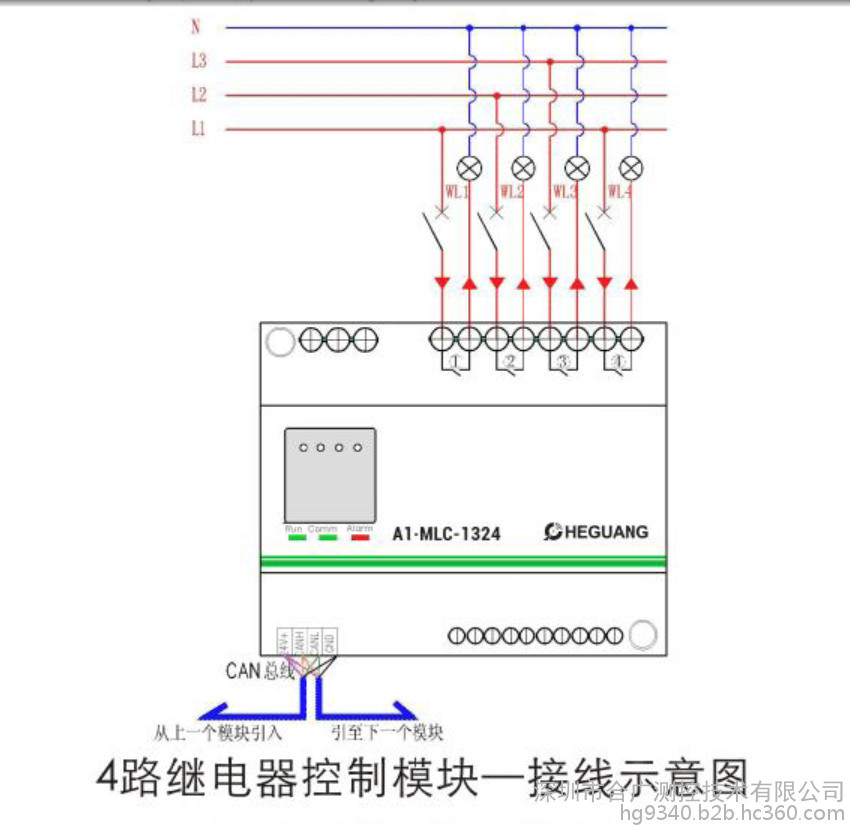

A1-MLC-1324 4路16A智能繼電器模塊接線圖
