加工定制	是
額定電流	0.5（A）
短路關合電流	0.5（KA）
殼體防護等級	A
外形尺寸	250*300*120（mm）
產品認證	CCC
外殼材質	冷軋鋼板
品牌	意廷電氣
型號	yt-01

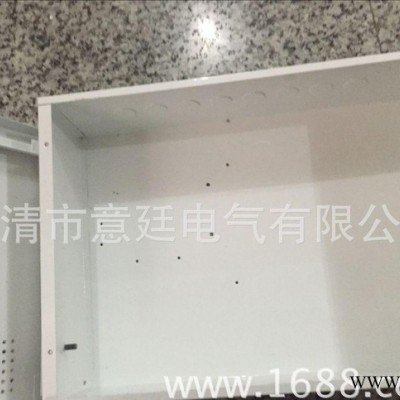

光纖入戶信息箱、多媒體信息箱、家庭信息箱專門為光纖到戶（FTTH）而設計的，能夠兼容大多數設備廠家的OUN設備，如華為，中興，烽火等。光纖入戶信息箱按配置可分為基本型及擴展型，擴展型可在功能擴展面板上安裝語音模塊，數據模塊，路由器等。滿足家庭弱電業務工程的總集成。是以后家庭多項弱電業務接入的方向，箱體面板可采用冷軋鋼板或者塑料兩種材質。

功能特點編輯光纖入戶信息箱支持ONU，電池備電，電源適配器，光纖適配器等集成安裝。集中管理電話線，網線，光跳線，美化室內環境。各功能區域應相對集中，并滿足以下要求：① 家庭用通信終端區：滿足ONU及其它家庭終端設備安裝的空間要求。② 光纖終端區：滿足光纖接續（冷接或熔接）的區域。③ 設備擴展區：滿足各種信息面板、擴展模塊（設備）安裝的空間。

④ 其它備附件：在機箱門靠上部合適位置配置掛牌（方便各使用單位對機箱編號進行標識）、電源插座等其它附件等

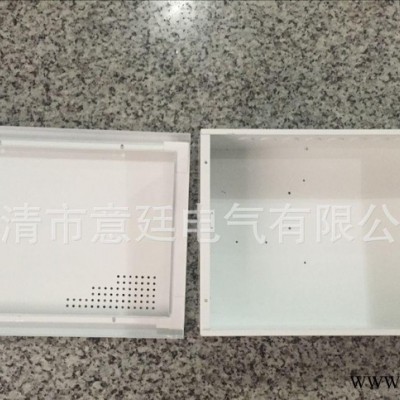

結構參數編輯1、光纖入戶信息箱的前蓋、底盒采用工程塑料ABS+PC為原料注塑成型，且滿足RoHS標準；塑料材料厚度應不小于1.5mm。

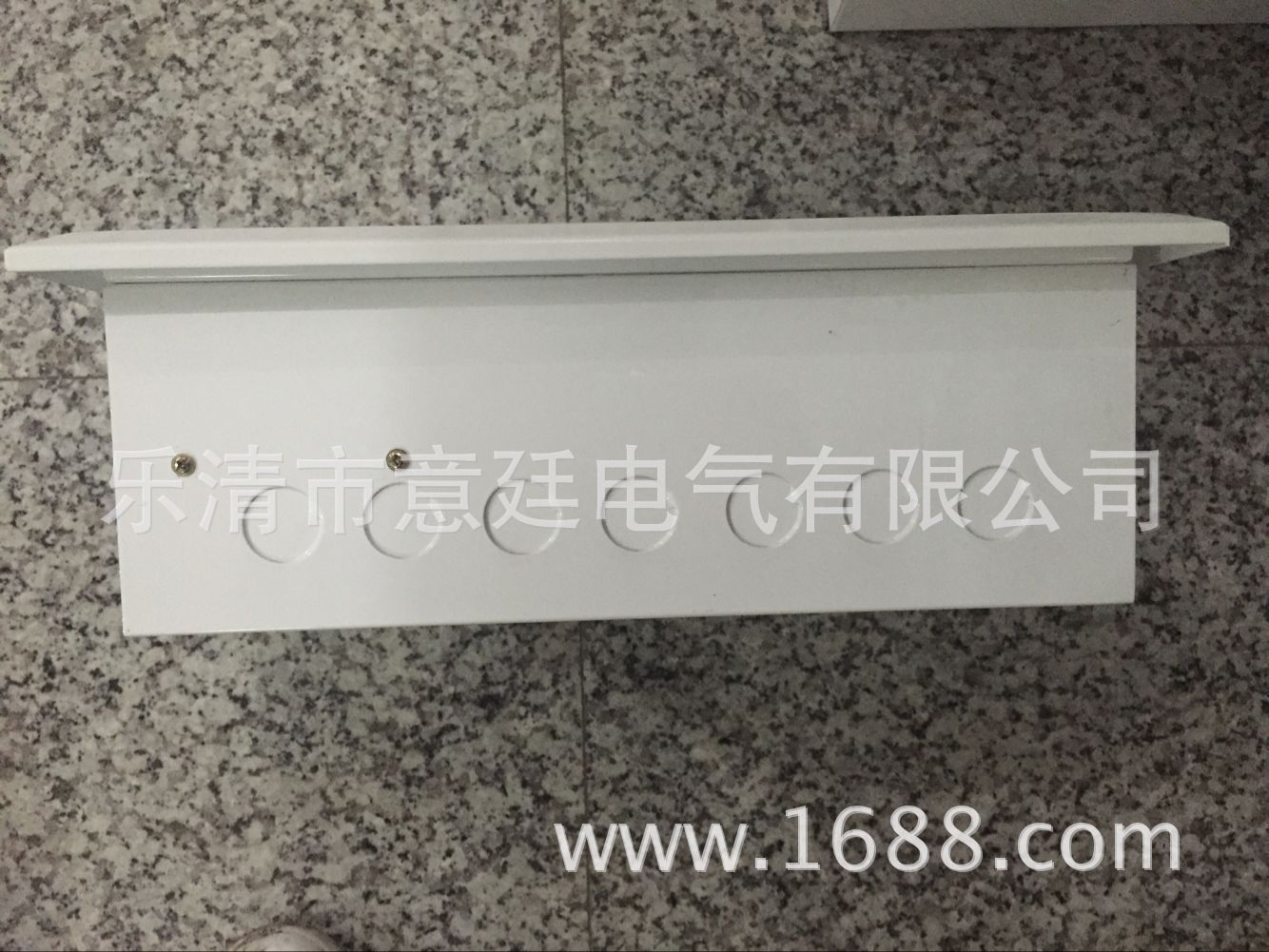

　　2、翻轉式網格結構，可兼容不同尺寸ONT，對WIFI無線信號無屏蔽影響。底盒采用鏤空設計，萬能背板，方便適配器等設備的安裝。專門的電池與電源適配器安裝位，光纖適配器安裝位，盤纖熔接單元，暗走線結構支持左右下三個方向進出入戶光纜。
　　3、產品采用模塊化思想設計，客戶可根據實際的需要靈活增減，無須反復施工便能為家庭提供高可靠性、高性能、整潔的網絡、電視、電話統一管理。也可根據客戶特殊需求，提供產品快速定制服務，全面滿足客戶的需求。
　　4、采用優質的冷軋板，使用先進的數控中心加工。功能模塊化設計，自帶理線器功能，施工簡單方便。

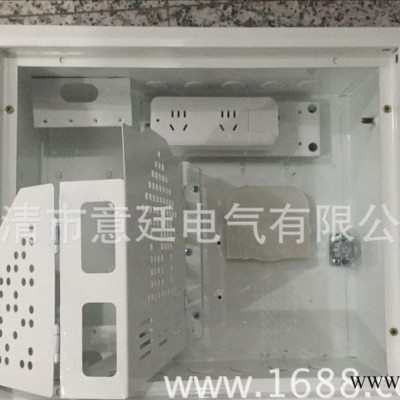

　　5、 箱體按照中國電信對FTTH接入要求設計，電纜與光纜系統布線進行區域的劃分，電纜布線區域安裝架可靈活選配功能模塊，光纜布線區域內置了熔纖盤，ONU安裝支架，真正實現了光纖到戶。
　　6、面板材質：1.2/1.5mm（可選）優質冷軋鋼板，表面電腦平光靜電噴涂。
　　7、面板技術特點：?jiǎn)伍_門設計美觀大方，施工方便，門板上流線型散熱孔設計提供良好的散熱效果。8、箱體材質：0.8/1.0/1.2mm（可選）優質冷軋鋼板，表面電腦平光靜電噴涂9、箱體底盒尺寸：400*300*120mm 外形尺寸：430*330*135mm

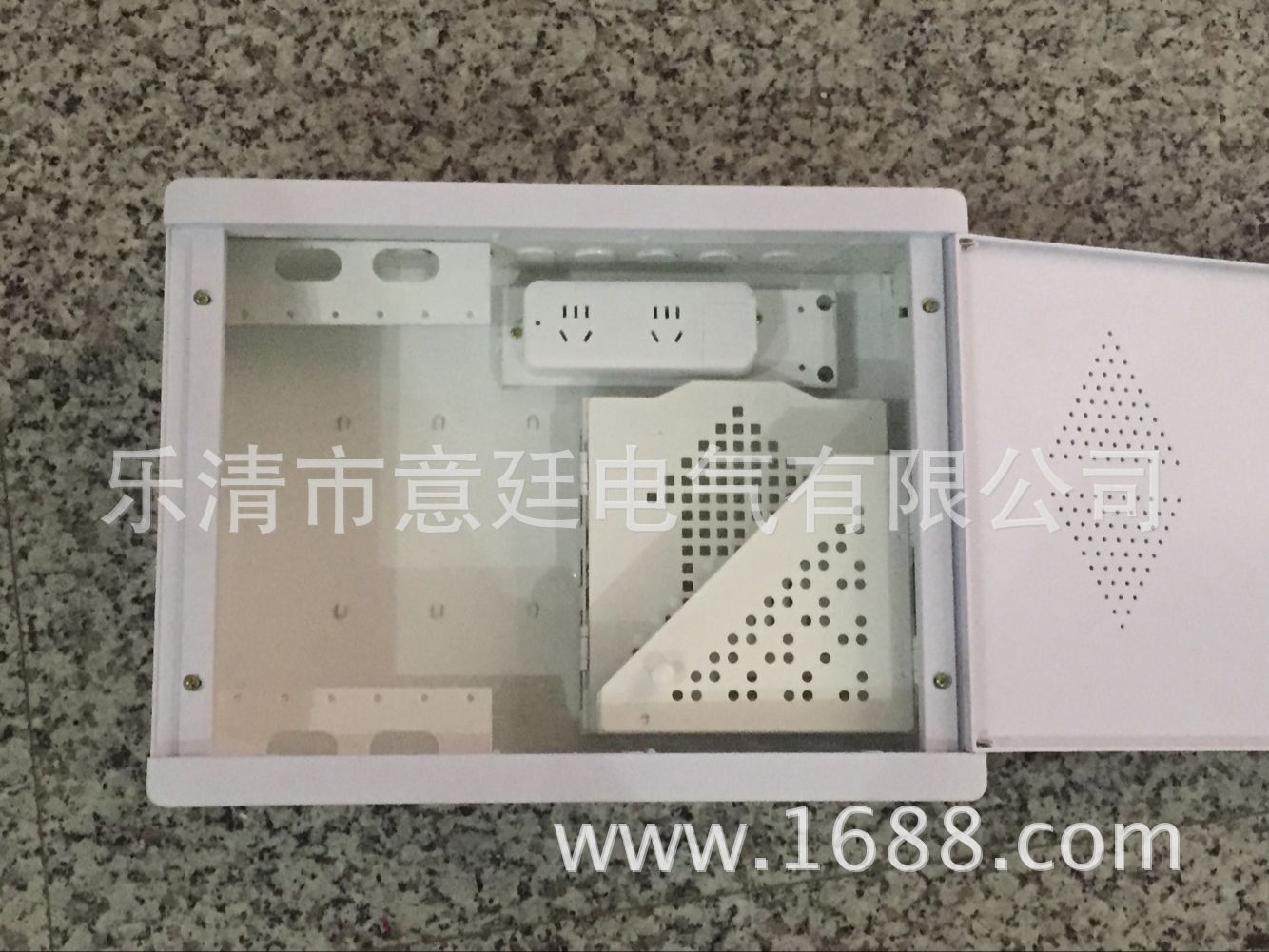

10、 箱體內為ONU設備提供了AC220V電源插座。



產品規格編輯

箱體類型	箱體編號	入墻尺寸	面板尺寸	容量	備注
光纖入戶箱	yt-01	400×300×120	430×330×135	3U	含ONU支架，光纖熔接盤
	yt-02	350×300×120	380×330×135	4U	含ONU支架，光纖熔接盤

安裝須知

1.光纖入戶信息箱至各個信息點（電話、寬帶、ITV、有線電視等）需預埋相應規格及數量的PVC塑料管做保護，根據線纜數量選用φ15-φ25等不同規格的型材。塑料管在預埋時應減少S彎和直角彎，施工時應防止異物進入管內，及時穿好鐵絲牽引線，注意管口的防潮封堵。2. 居家布線應以星型方式組網，信息箱至信息點之間單根直放線纜，中間不得有接頭，線纜敷設時避免打圈、避免浸水和異物損壞。線纜規格應與模塊型號相匹配。3. 為便于安裝維護，室內布線穿入信息箱的箱體內，需預留300mm的冗余，在信息盒內需預留150mm的冗余。4. 每一根線纜建議在信息箱一端標識所對應的房間和位置的標識牌，以利于以后的安裝和維護。5. 所有線纜在房間一端的接線面板接口必須按照T568B標準卡接成端。在信息箱一端必須按照T568B標準制作RJ45水晶頭，待業務開通時，按實際需要電信工作人員將上門為您調試開通。6. 信息面板安裝高度一般距地面300mm嵌壁式敷設，或根據家裝設計需求定位。面板可選用86*86mm Z型或120*70mm型，也可根據裝修風格而定；根據需要配置RJ11或RJ45信息插座。用戶客廳、臥室放置電視機的墻面應配置RJ45信息插座。7. 信息箱一經定點定位安裝完畢后，不宜移位，箱體結構不宜變動。8. 信息箱內預留的皮線光纜，不宜挪動，需做好保護，以防光纖折斷，影響今后使用。9. 信息箱箱體門為特殊材料制作，不宜更換、遮擋。10. 做好信息箱內的電源線的安全接地防護，謹防漏電。11. 合理安排信息箱的空間布局，做好各類線纜綁扎、固定。12. 施工前，請仔細閱讀家裝布線須知。參考資料
