| 材質 | 鋁 |
|---|---|
| 產地 | 天津 |
| 電壓等級 | 超高壓電纜275-800千伏 |
| 額定電壓 | 220V |
| 絕緣材料 | 交聯聚乙烯 |
| 售后服務 | 全國聯保 |
| 芯數 | 單芯 |
| 用途 | 電力電纜 |
| 種類 | 鋁線材 |
| 護套材質 | 聚氯乙烯 |
| 線芯材質 | 銅 |
| 適用行業 | 電力行業 |
| 品牌 | 津成 |
| 型號 | YJV22 |
| 加工定制 | 是 |
| 質量認證 | GB |
| 外表材質 | 聚氯乙烯 |
（一）
產品名稱

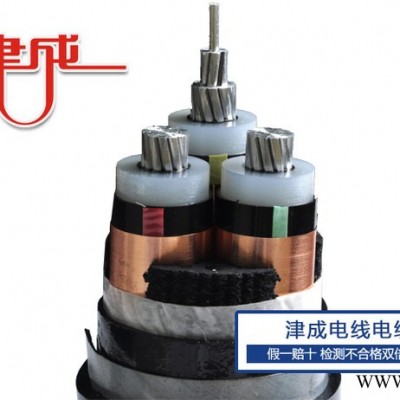

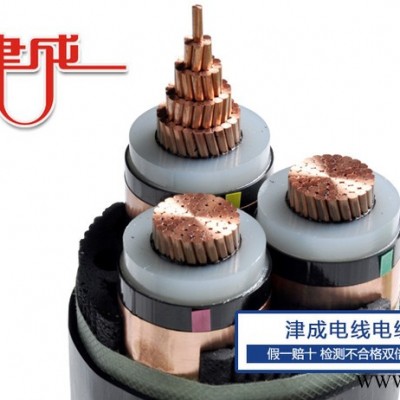

6~35KV交聯聚乙烯絕緣電力電纜
產品標準
本產品按GB/T12706《額定電壓35KV及以下銅芯、鋁芯塑料絕緣電力電纜》標準生產，同時還可根據用戶需要按電工委員會推薦標準IEC、英國標準、德國標準及標準生產。
適用范圍
本產品適用于工頻額定電壓3.6/6KV~26/35KV輸配電線路作配送電能之用。
使用特性
工頻額定電壓U0/U為3.6/6KV~26/35KV。
電纜導體的允許長期工作溫度為90℃。
短路時（持續時間不超過5s）電纜導體的溫度不超過250℃。
電纜敷設時環境溫度應不低于0℃。
電纜彎曲半徑：三芯電纜不小于電纜外徑15倍；
單芯電纜不小于電纜外徑20倍。
電纜的型號
| 型號 | 名稱 | 適用范圍 |
| YJV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 | 室內，隧道及電纜溝等場所不能承受機械外力。單芯電纜不允許敷設在磁性管道中。 |
| YJLV | 鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 | |
| YJY | 銅芯交聯聚乙烯絕緣聚乙烯護套電力電纜 | |
| YJLY | 鋁芯交聯聚乙烯絕緣聚乙烯護套電力電纜 | |
| YJV22 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 | 室內、隧道、電纜溝內，或埋地敷設等，能承受機械外力的場所，但不能承受大的拉力。 |
| YJLV22 | 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 | |
| YJV23 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 | |
| YJLV23 | 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 | |
| YJV32 YJV42 | 銅芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜 | 室內、隧道、電纜溝、豎井或埋地敷設等，能承受機械外力和的拉力。 |
| YJLV32 YJLV42 | 鋁芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜 | |
| YJV33 YJV43 | 銅芯交聯聚乙烯絕緣鋼絲鎧裝聚乙烯護套電力電纜 | |
| YJLV33 YJLV43 | 鋁芯交聯聚乙烯絕緣鋼絲鎧裝聚乙烯護套電力電纜 |
生產范圍
| 型號 | 芯數 | 額定電壓 | ||||||
| 3.6/6 | 6/6 6/10 | 8.7/10 8.7/15 | 12/20 | 18/20 18/30 | 21/35 | 26/35 | ||
| 導體標稱截面 | ||||||||
| YJV YJLV YJY YJLY | 1 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 |
| 3 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | |
| YJV22 YJLV22 YJV23 YJLV23 | 1 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 |
| 3 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | |
| YJV32 YJLV32 YJV33 YJLV33 | 1 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 |
| 3 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | |
| YJV42 YJLV42 YJV43 YJLV43 | 1 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 |
| 3 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | 25-500 | |
（二）
產品名稱
110~220KV高壓交聯電纜
1. 交聯聚乙烯絕緣皺紋鋁套防水層聚氯乙烯護套電力電纜
| 型號 | YJLW02、YJLLW02 |
| 規格 | 240mm2~3000mm2 |
| 電壓 | 110~220KV |
| 用途 | 適用于潮濕環境或地下水位不高的地方，可用于地下直埋、隧道內或管道中。 |
2. 交聯聚乙烯絕緣皺紋鋁套防水層聚乙烯護套電力電纜
| 型號 | YJLW03、YJLLW03 |
| 規格 | 240mm2~3000mm2 |
| 電壓 | 110~220KV |
| 用途 | 適用于地下水位較高的地方，可用于地下直埋、隧道內或管道中。電纜 能承受較大的拉力和壓力。 |
3. 交聯聚乙烯絕緣鉛包聚氯乙烯護套電力電纜
| 型號 | YJQ02、YJLQ02 |
| 規格 | 240mm2~3000mm2 |
| 電壓 | 110~220KV |
| 用途 | 適用于地下水位不高的地方，可用于地下直埋、隧道內或管道中。電纜不能承受拉力和壓力。 |
4. 交聯聚乙烯絕緣鉛包聚乙烯護套電力電纜
| 型號 | YJQ03、YJLQ03 |
| 規格 | 240mm2~3000mm2 |
| 電壓 | 110~220KV |
| 用途 | 適用于地下水位不高的地方，可用于地下直埋、隧道內或管道中。電纜不能承受拉力和壓力。 |
使用特性
電纜導體長期允許工作溫度為90℃，應急過載工作溫度為130℃注，短路時（時間≤5秒）導體溫度為250℃。
注：我國電力部門尚無統一的過載時間規定；標準規定，負荷超過額定負荷10%時，持續時間不得大于15分鐘。
電纜安裝敷設時的環境溫度應不低于—20℃，敷設時應對電纜預熱。
電纜彎曲直徑：
| 電纜類型 彎曲直徑 | 金屬套電纜 |
| 安裝后 | 30D0 |
| 安裝過程中 | 40D0 |
注：表中D0為電纜外徑實測值。
電纜安裝時的軸向允許牽引力（未考慮轉彎處的徑向側壓力）
T=K*芯數*截面
式中系數K值，銅芯取7，鋁芯取4。
電纜彎曲時的允許側壓力P
單芯電纜要求P≤500kg/m。
P=T/R（T為軸向牽引力，R為彎曲輪半徑）
由上式可知，因牽引力一般由電纜長度和重量決定，要使P符合上述要求，應加大轉彎輪直徑。
電纜敷設不受落差限制。
生產范圍
| 型號 | 芯數 | 截面 |
| YJLW02 YJLLW02 | 1 | 240-2400 |
| YJLW03 YJLLW03 | ||
| YJQ02 YJLQ02 | ||
| YJQ03 YJLQ03 |
