本機由三大部分組成：1、主機部分2、液壓系統部分

3、電器系統部分。其中液壓系統位于主機的右側，電器系

統單獨控制箱根據現場擺放，通過派管、導線連接實現整個

的動作程序，本機為電控操作方式。

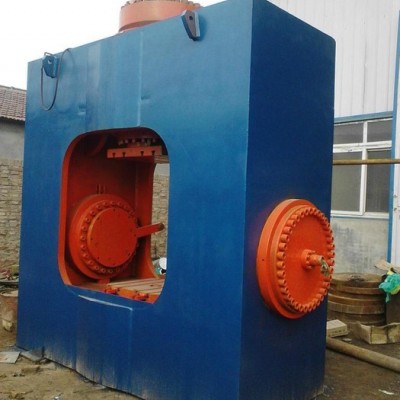

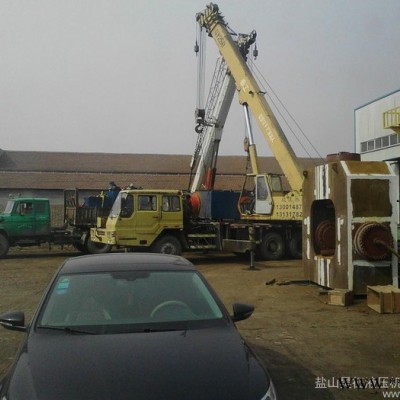

      本機為框架式結構液壓機。主機有架體、滑塊、工作

臺、導柱、導向套、上油缸、側油缸及頂出缸部分等組成。

具體連接如下：上缸為鎖模由油缸螺母鋼性固定在架體上

部；油缸、活塞、活塞桿與滑塊由法蘭及螺栓鋼性連接成一

體，活塞桿帶動滑塊模具及導柱往復運動工作。左右側缸為

擠壓缸由油缸螺母鋼性固定在架體左右部；油缸、活塞、活

塞桿與法蘭及螺栓鋼性連接成一體，活塞桿帶動法蘭模具及

導柱往復運動工作。下缸為頂出缸由墊板鋼性固定在下工作

臺上，由下活塞桿往復運動工作。上缸鎖模、側缸擠壓成

型、頂出缸出料為一套工作程序。本機有結構緊湊，工作效

率高，外型美觀大方等特點。

本機為426mm以下的三通冷擠壓成型機
