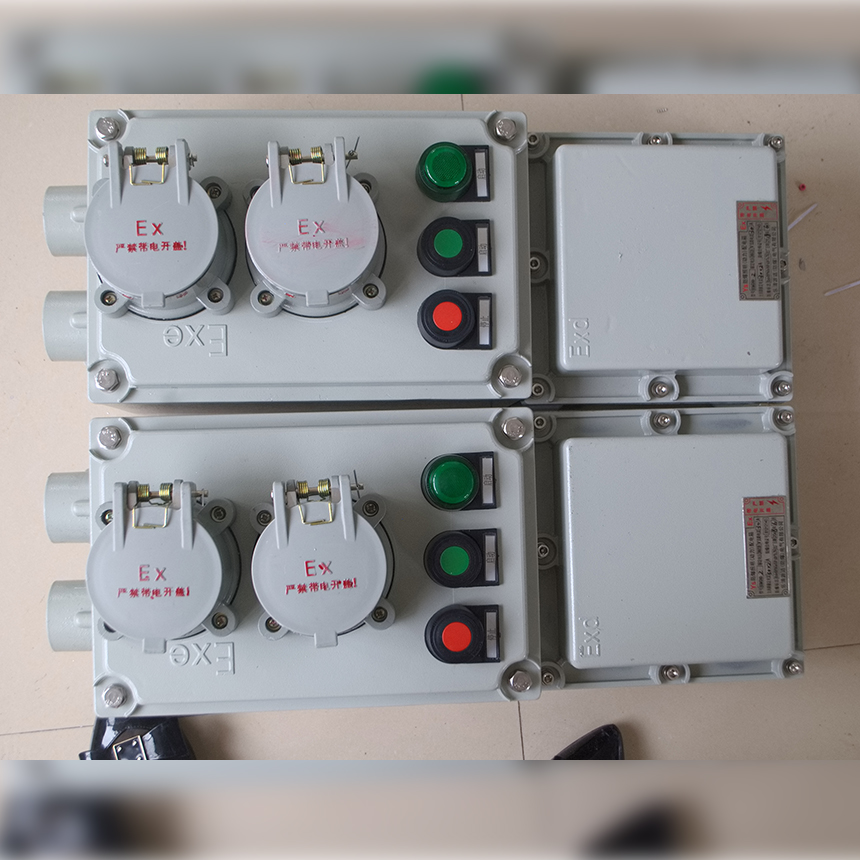

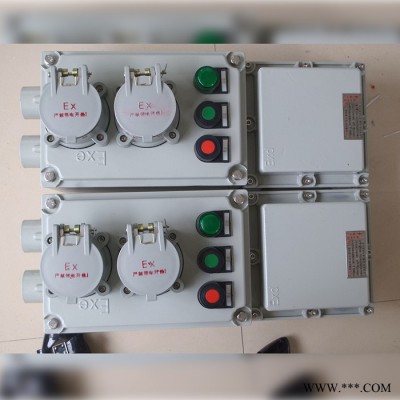

BXMD69-J防爆動力檢修箱

一、適用范圍：

1、1區、2區性氣體混合物危險場所或20區、21區、22區可燃性粉塵場所

2、ⅡA、ⅡB、 ⅡC類T1～T6組性氣體混合物同時可使用在可燃性粉塵環境

3、海拔高度不超過2000米

4、25℃時，相對濕度95％以下

5、工作環境溫度-20℃～+40℃之間

產品性能特點：

1、本系列產品為復合型防爆結構。元件腔采用隔爆型防爆結構，進、出線腔采用增安型防爆結構。各腔體之間采用模塊式組合，隔爆腔之間互不相通，減小了單個腔體的凈容積，從而消除了壓力重迭，增強了產品的防爆性能；各回路可以自由選擇、拼裝；體積小，整齊、美觀，占用安裝現場空間較少；重量輕，安裝、維護方便。

2、本系列產品為鑄鋁合金外殼，鋁合金為ZL102符合標準。產品殼體采用燃油、高溫、恒溫一次壓鑄成型工藝，壓鑄產品表面光滑，外形美觀大方，金屬結構致密度高，外殼結構內部無氣泡、無砂眼，抗沖擊性能增強（鑄鋁合金的抗拉強度為原來的近2倍，硬度為原來的近1.5倍，密度比原來也有所增加），產品外殼防爆性能好，產品上有壓制的性防爆標志。

3、產品表面通過高速拋丸等系列工藝處理后，采用先進的高壓靜電噴塑工藝進行表面噴塑，并經全自動恒溫?zé)崽幚砹魉€工藝后，殼體表面形成的塑層附著力強，不易脫落，有效達到保護殼體的目的，提高了產品的防腐能力，且遠優于噴漆工藝。

4、隔爆型防爆結構隔爆面滿足GB3836-2000標準，精度達6.3μm。

5、產品外表面顏色為灰色

6、所有外露緊固件均采用不銹鋼材質。

7、電纜進出線方向，可根據用戶要求做成上進上出、下進下出、上進下出、下進上出等多種形式。

8、進出線口通常采用管螺紋，配置電纜夾緊密封裝置；也可根據用戶現場要求，制成公制螺紋、NPT等螺紋形式。

9、鋼管、電纜布線均可。

10、配電箱內部導線采用OT接線端子冷壓接，并穿有套管進行絕緣處理，接線端子采用專用帶防松瓦墊緊固，確保電氣性能的穩定性，接線端子上有明確的進出線編號或標識。

11、配電箱內裝主要元件為正宗施耐德產品，（開關）小型斷路器為C65N系列（具有過載及短路保護功能）；交流接觸器為LC1系列，熱繼電器為LR2系列。其余元件如：指示燈、按鈕、儀表等元件，為我公司特制防爆元件，防爆性能及電氣性能可靠。

12、配電箱內裝元件、支路數可根據用戶要求配置；戶外的產品可根據用戶要求配置防雨罩。

13、配電箱安裝方式一般為掛式，特殊要求時可做成立式、座式或配電柜式。

14、電纜配置方式為：動力箱：輸入3P+N+PE/輸出3P+N+PE照明箱：輸入3P+N+PE/輸出1P+N+PE

15、本系列產品經鑄造、加工、裝配、檢驗等十余道工序，產品檢驗合格后才允許包裝出廠。

16、本系列產品出廠時，隨機配有《使用說明書》、《保險卡》、《出廠合格證》、特殊元件的《使用說明書》等技術文件。

17、本系列產品為專用木箱包裝，并嚴格按相關標準要求進行包裝出廠。
