| 產地 | 浙江 |
|---|---|
| 尺寸 | 300*400 |
| 電壓 | 380V |
| 防爆等級 | IIB IIC |
| 防護等級 | IP65 |
| 功率 | 10 |
| 結構形式 | 固定式 |
| 使用范圍 | 適用于中石油化工等易烣易爆場所 |
| 品牌 | 源適電氣 |
| 加工定制 | 是 |
| 質量認證 | 防爆合格證 |
一、 適用范圍
1．適用于易燃性氣體環境1區、2區危險場所；
2．適用于IIA、IIB、IIC級易燃性氣體環境；
3．適用于可燃性粉塵環境20區、21區、22區；
4．適用于溫度組別為T1—T6的環境；
5．適用于石油石化、化工、釀酒、醫藥、油漆、紡織、印染、軍工設施等易燃性危險環境
二、技術特點

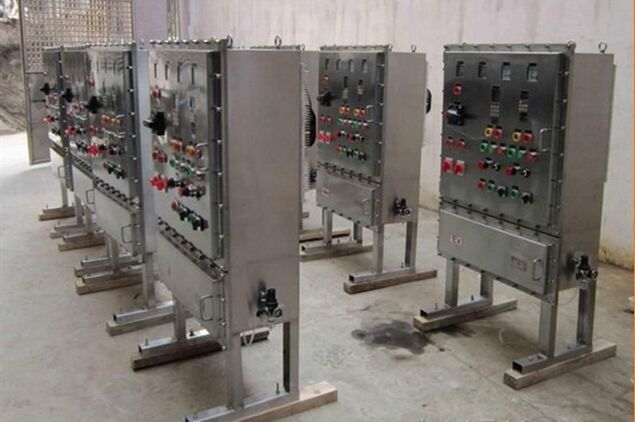

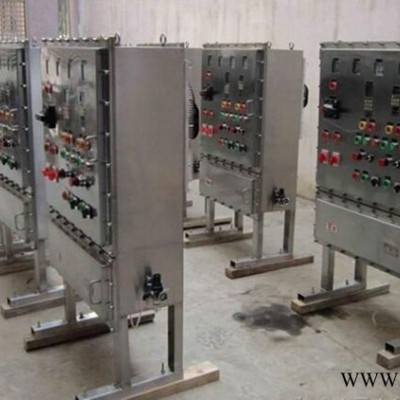

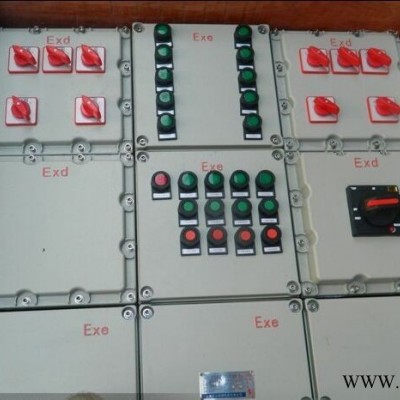

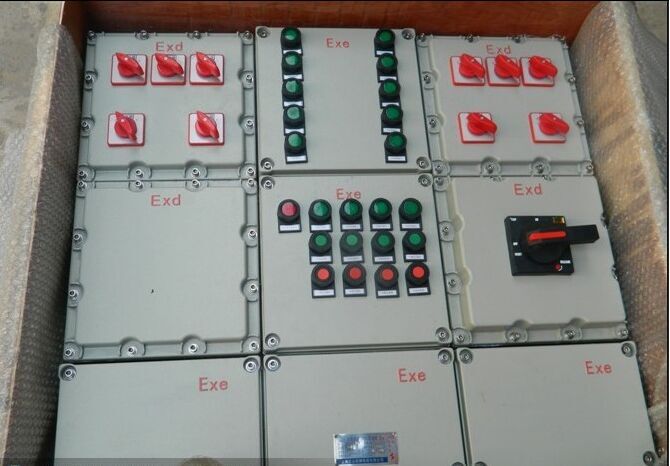

1． 本產品內防爆箱為不銹鋼304焊接而成，配電箱采用隔爆型結構，母線箱及接線箱采用增安型結構；
2． 采用模塊化設計，各種回路可以自由組合；

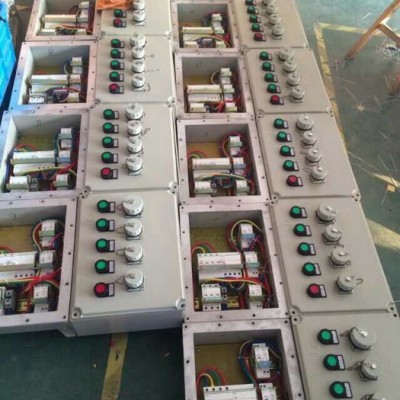

3． 內裝高分?jǐn)嘈⌒蛿嗦菲骰蛩軞な綌嗦菲?，或交流接觸器，熱繼電器等，通過操作防爆殼體外的手柄（或按鈕）而實現分合；
4． 本產品全面推出新型優化的設計方案及操作機構，結構緊湊合理、通用性強、操作靈活方便、手感好；
5． 具有過載、短路、缺相等保護功能，也可根據用戶要求增加漏電保護功能；
6．所有外緊固件均采用抗強腐蝕的304不銹鋼材質和防掉式設計，便于用戶安裝，維護；8． 布線方式，鋼管或電纜、防爆軟管均可；
7． 可根據用戶要求特殊定制；
三、技術參數
1.執行標準：GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079
2.防爆標志： Exd II CT6
3.額定電壓：AC220/380V
4使用類別：AC-3、AC-4
6.額定電流：10A
7.電纜外徑：Φ12mm～Φ17mm
8.進線口螺紋：G1”
9.指示燈電壓代號：a:AC/DC12-36V，b:AC/DC48-100V ，c:DC220V ，d:AC200-380V
10.指示燈顏色代號：R：紅色、G：綠色、Y：黃色、W：白色
11.按鈕觸頭型式代號:Ⅰ：一常開一常閉 Ⅱ：二常開 Ⅲ：二常閉
配電箱極數：1P、2P、3P、4P、1PL、2PL、3PL、4PL
訂貨須知
1、用戶訂貨時，須注明配電箱的回路數，各回路相應的電流數，以及斷路器的極數等等。
2、必要時提供電氣系統圖。 2、有特殊要求請文字說明； 4.內裝防爆元件引進國際技術生產、美觀精致、經久耐用；
5.立式或掛式安裝，如有特殊要求可特制；
6.符合GB3836-2000，IEC60079標準要求。
