兩組繼電器控制輸出(OUT,ALM)

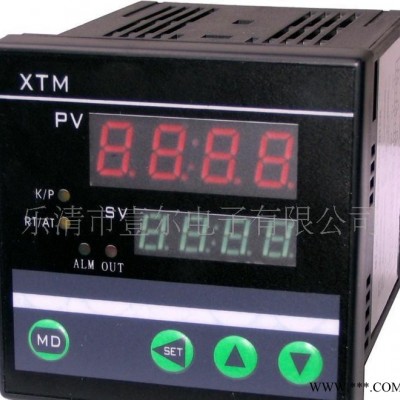

可編程時間繼電器(控制)
可編程段數：30段
每段時間(Sdxx)設定范圍：00:00-99:99 (設定為 00:00 表示結束后面的段)
每段繼電器輸出(ot:AL)可以設定：00:00-01:01
    ot 對應的控制OUT, 00表示不輸出/ 01表示有輸出
    AL 對應的控制ALM, 00表示不輸出/ 01表示有輸出

控制端子：
OPEN:
OP2:
RESET:
K/P:

計時模式SF-H:
     SS:表示時間制是 00秒00
     nS:表示時間制是 00分00秒
     Hn:表示時間制是 00時00分

上電累計模式SC-H:
     on: 表示上電時處于運行狀態，并從上次掉電的時間值繼續計時
     oF: 表示上電時處于停止?fàn)顟B(tài)，需要復位才能開啟運行計時

循環運行控制模式CrCL:
     0: 表示不循環運行
     1: 表示自動循環運行
     2: 表示由OP2端子控制循環運行(OP2端子接通0V時循環運行)

計時控制模式oP-n:
     0: 表示低電平控制計時運行，
     1-30: 表示觸發控制計時運行，并保持1-30段停止，
     如設定2: 表示OPEN端子觸發一次，計時開始運行，保持2段計時，到第3段時停止，需再次觸發。
