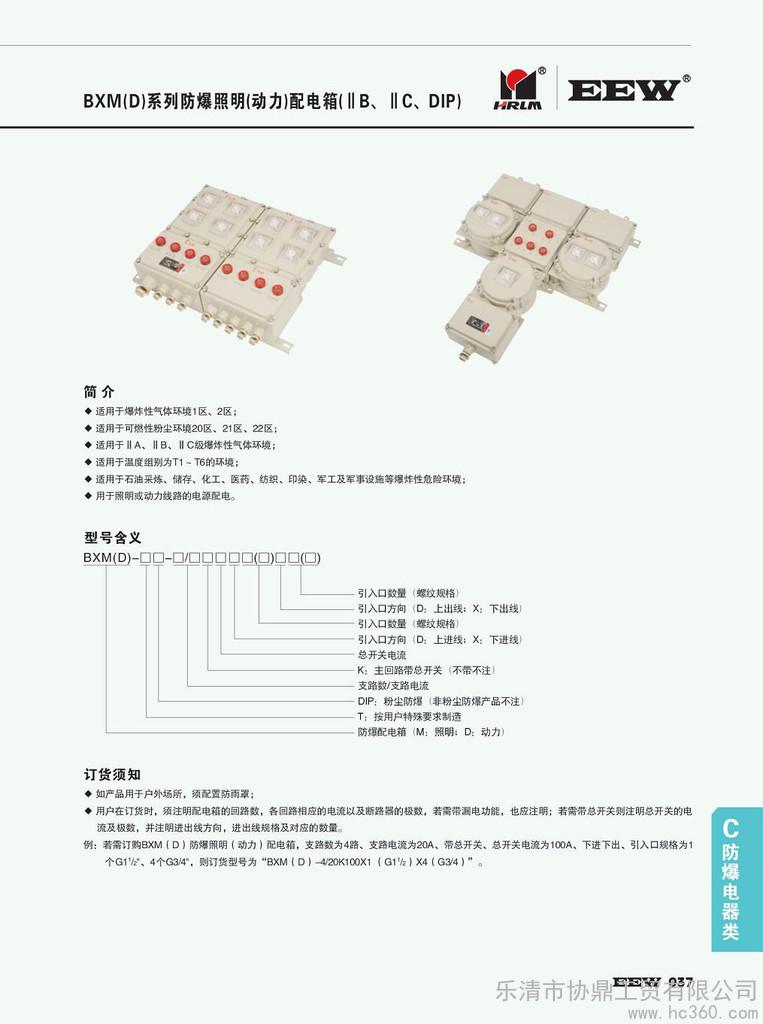

BXM(D)系列防爆照明(動力)配電箱（以下簡稱配電箱）是嚴格按**標準GB 3836.1**性氣體環境用電氣設備 **部分：通用要求》、GB 3836.2**性氣體環境用電氣設備 第2部分：隔爆型“d”》、GB 3836.3**性氣體環境用電氣設備 第3部分：增安型“e”》設計制造的產品。主要用于Ⅱ類（除煤礦外的其他**性氣體或蒸氣環境），ⅡA、ⅡB、ⅡC級，溫度組別為T1～T6的1區和2區危險場所，用于照明或動力線路的電源配電。

2 正常工作條件和安裝條件

2.1海拔高度：不超過2000米；

2.2周圍環境溫度：-20℃～+40℃；

2.3大氣條件

2.3.1周圍空氣相對濕度不大于95%（25℃時）；

2.3.2可用于含有**性氣體及蒸氣的環境中（見適用范圍）；

2.3.3在無明顯破壞絕緣的氣體和蒸氣環境中；

2.3.4污染等級：3級；

2.4安裝類別：Ⅱ類；

2.5在無顯著搖動和沖擊振動的地方。

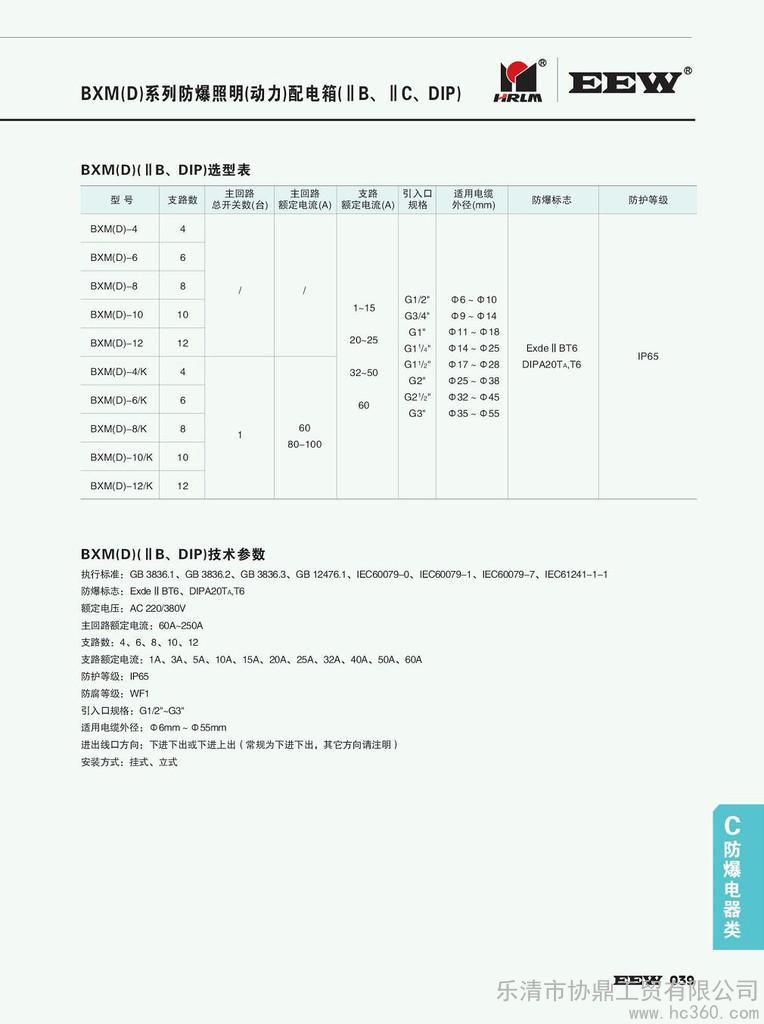

4 主要參數及技術性能

4.1防爆標志:ExdeⅡBT6、*ExdeⅡCT6

4.2額定電壓:AC380V/220V/50Hz

4.3主回路額定電流:60A～250A

4.4支路數:4、6、8、10、12

4.5防護等級:IP54(IIB)、IP55(IIC)、IP65(防強腐)

4.6防腐等級:WF1、WF2

4.7引入口規格:G1/2"～G3"

4.8適用電纜外徑:φ6mm～φ55mm

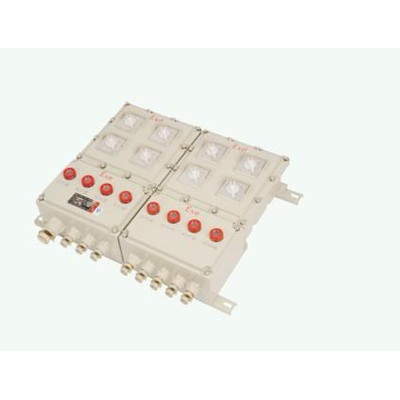

5結構特點

5.1外殼采用鋁合金高壓鑄造成型,表面經拋丸后粉末靜電噴塑；

5.2 防強腐產品外殼采用玻璃纖維增強不飽和聚酯樹脂壓制而成，具有耐腐蝕，耐沖擊及熱穩定性好等優良性能；

5.3本系列產品為復合型結構,主腔采用隔爆型結構,接線腔采用增安型結構.

5.4 采用模塊化設計,各回路可以自由組合.

5.5 內裝高分?jǐn)嘈⌒蛿嗦菲骰蛩軞な綌嗦菲?通過操作殼蓋上的手柄而實現分合。

5.6 設有接通指示信號燈。

5.7 具有過載、短路保護功能，可根據用戶要求生產帶漏電保護功能產品。

5.8 既可作照明電路或動力電路的配電或通斷之用，還可為照明、動力配電或通斷混用。

5.9 可根據用戶要求特殊制造。

5.10 鋼管或電纜布線。

6安裝、使用及維護

6.1 安裝

6.1.1 安裝工作必須由專業人員進行。

6.1.2 安裝前應檢查配電箱銘牌上所列的基本數據是否符合實際的使用條件。

6.1.3 檢查配電箱引入裝置內的壓緊密封圈、墊圈是否齊全完備。

6.1.4 將配電箱與場所的接地系統連接起來，接地應牢固可靠。

6.1.5 所有緊固件要求有防松措施，不會自行松動。

6.1.6用戶接線時，只需打開接線箱，主腔蓋不必打開。

6.2 使用

6.2.1 使用過程中，嚴禁帶電開蓋。

6.3 維護

6.3.1 安裝或維修后，應注意保持引入裝置處的密封圈壓緊，以免影響產品的防爆性能或使產品內部進水導致故障。

6.3.2 定期檢查引入裝置密封圈，若發現密封圈有老化現象應立即更換。

6.3.3 定期檢查隔爆面，并及時為隔爆面補涂防銹油。
