| 產品認證 | ROHS |
|---|---|
| 用途 | 旋轉通電、通信號和氣、液的傳輸 |
| 品牌 | 杭州聚環 |

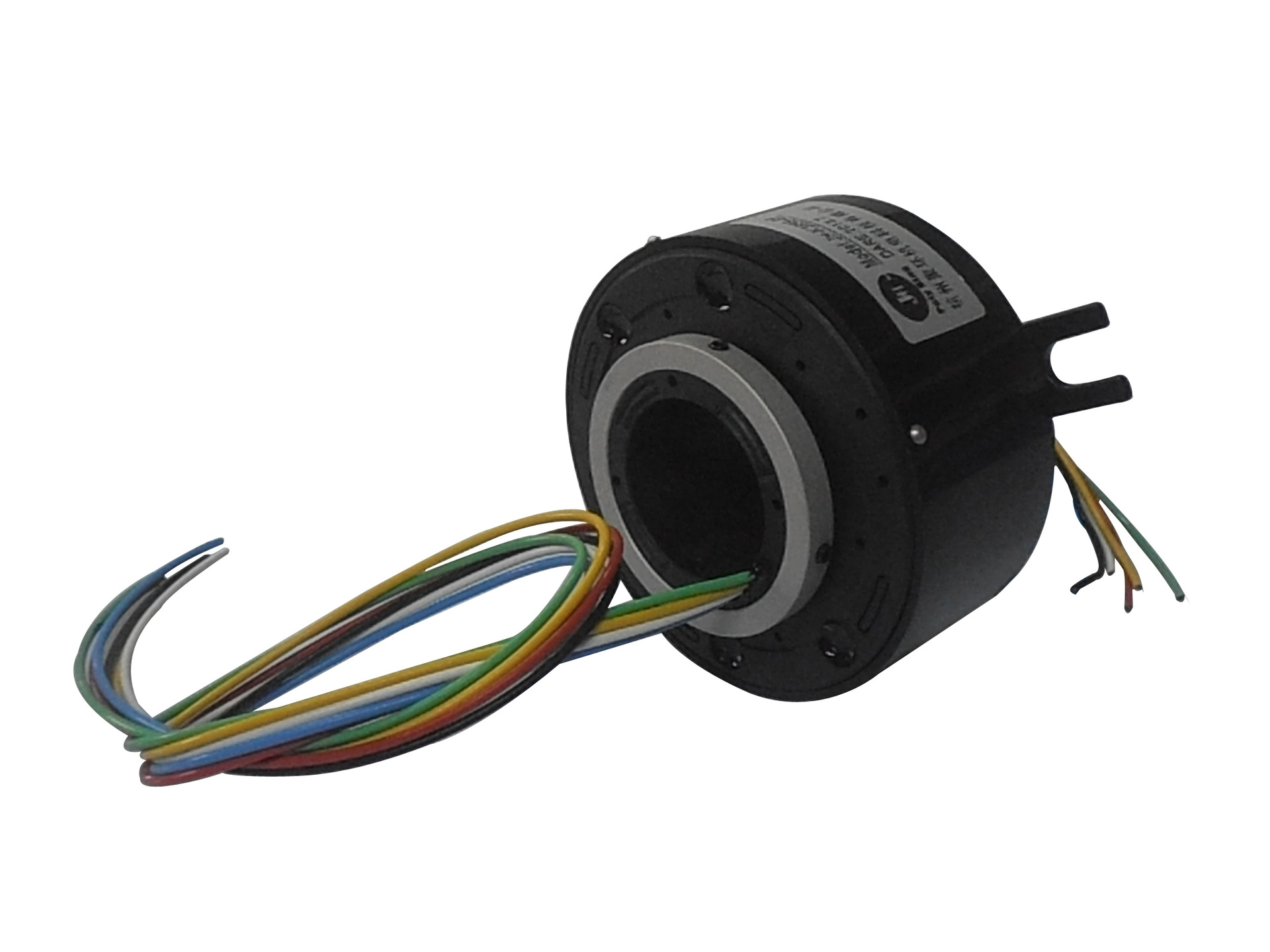

| 型號 | JH-K3899-6P |
| 加工定制 | 是 |
◆產品特點
滑環適合應用在任何旋轉體的電壓、電流、高頻、熱電偶、電腦信號、,PLC控制, 數字/模擬視頻、數字音頻、千兆以太網、傳感器信號及電力在360度無限制旋轉中傳輸.連通.接續。采用先進的纖刷技術，免維護，無需潤滑油；每路多點接觸，低接觸壓力，低噪音和低接觸磨損，超長的使用壽命；標準化、模塊化設計，產品規格齊全，并能為客戶量身定制所需要的產品
◆產品定制
額定電流、電壓、額定轉速、工作溫度、路數、外殼材料及顏色、外型尺寸、專用導線、導線出口方向、導線長度、防護等級、端子類型
◆典型應用
工業機器-加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、試驗設備、包裝設備、堆垛機、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備
◆電氣技術指標
指標名稱 | 指標參考 |
通路數 | 1—48路或更多 |
額定電流 | 標準5A/環 |
額定電壓 | 380VAC（功率P），240VAC/VDC（信號S） |
導線規格 | AWG16（功率P），AWG22 鍍銀鐵氟龍絕緣（信號S） |
導線長度 | 標準300mm或根據客戶要求提供 |
絕緣體強度 | 500VAC@50Hz，60S |
絕緣電阻 | ≥1000mΩ/500VDC（功率P），，≥500mΩ/500VDC（信號S） |
動態電阻變化值 | <0.01Ω |
◆機械技術指標
指標名稱 | 指標參考 |
工作速度 | 0~500rpm |
工作溫度 | -20℃－+80℃ |
工作濕度 | 60%RH或更高 |
接觸材料 | 貴金屬 |
殼體材料 | 工程塑料或鋁合金 |
力矩 | 6環產品為0.1N×m,每增加6環加0.03N×m |
防護材料 | IP51或更高 |
◆外形尺寸
CAD圖紙 |
|
◆典型產品型號
產品型號 | 功率P(10A、15A) | 信號S(2A) | 總通路 | L--滑環長度 |
JH-K3099-6P | 6 | - | 6 | 54 |
JH-K3099-12S | - | 12 | 12 | 54 |
JH-K3099-12P | 12 | - | 12 | 78 |
JH-K3099-6P12S | 6 | 12 | 18 | 78 |
JH-K3099-24S | - | 24 | 24 | 78 |
JH-K3099-18P | 18 | - | 18 | 102 |
JH-K3099-6P24S | 6 | 24 | 30 | 102 |
JH-K3099-12P12S | 12 | 12 | 24 | 102 |
JH-K3099-36S | - | 36 | 36 | 102 |
JH-K3099-24P | 24 | - | 24 | 126 |
JH-K3099-6P36S | 6 | 36 | 42 | 126 |
JH-K3899-12P24S | 12 | 24 | 36 | 126 |
JH-K3899-18P12S | 18 | 12 | 30 | 126 |
JH-K3899-48S | - | 48 | 48 | 126 |
◆型號說明
