轉盤軸承

轉盤軸承概述：

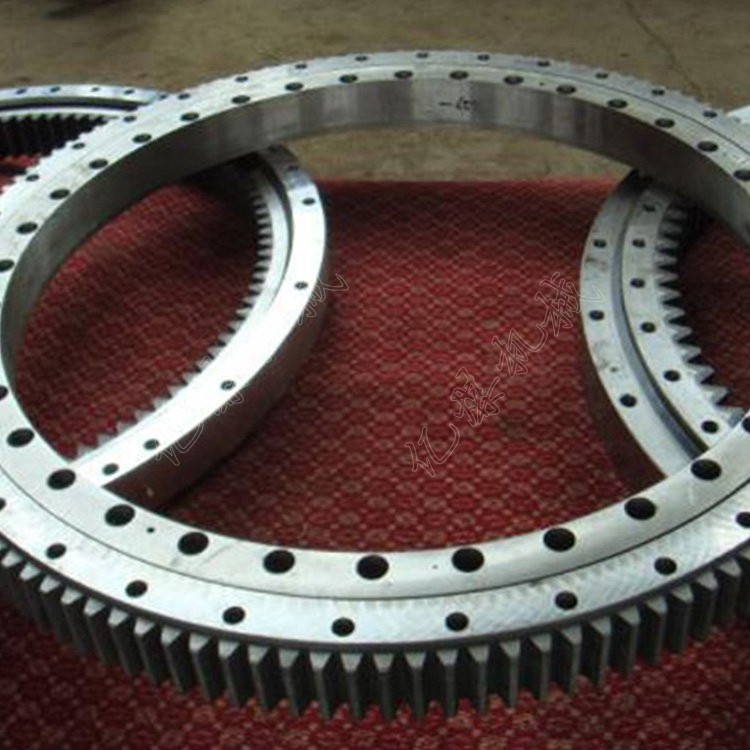

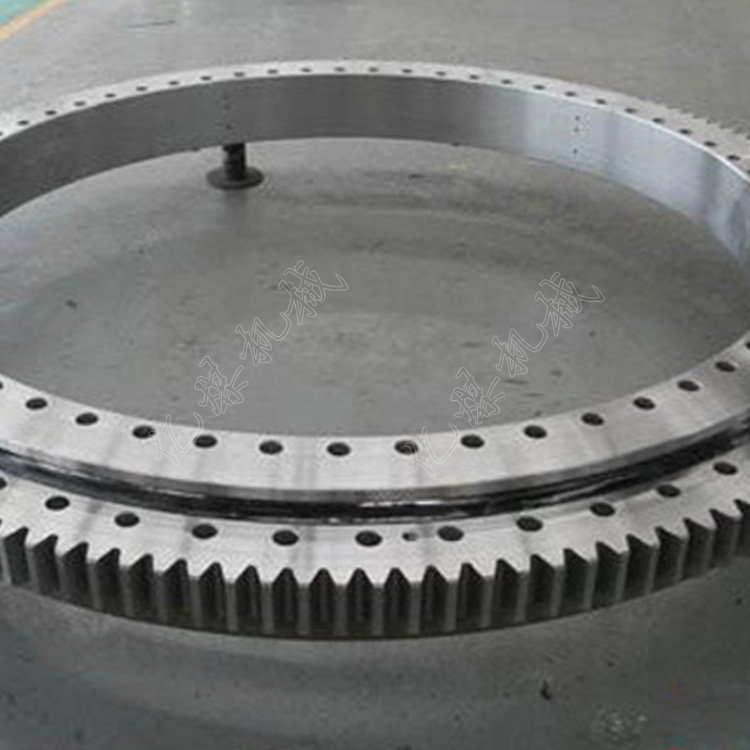

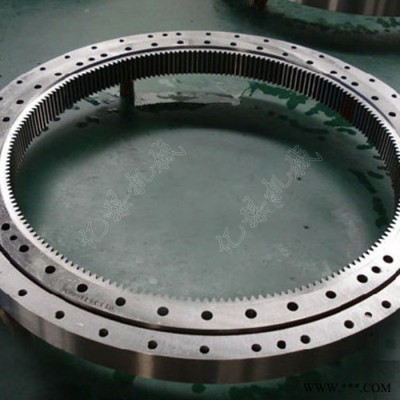

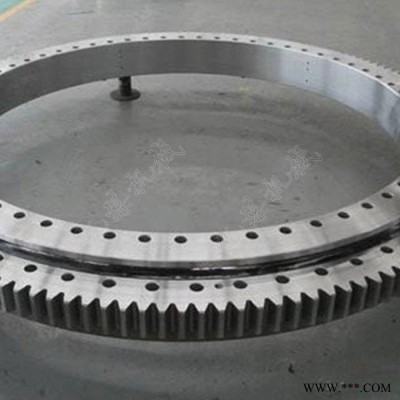

轉盤軸承是一種能夠同時承受較大的軸向負荷、徑向負荷和傾覆力矩等綜合載荷，集支承、旋轉、傳動、固定等多種功能于一身的特殊結構的大型軸承。一般情況下，轉盤軸承自身均帶有安裝孔、潤滑油和密封裝置，可以滿足各種不同工況條件下工作的各類主機的不同需求；另一方面，轉盤軸承本身具有結構緊湊、引導旋轉 方便、安裝簡便和維護容易等特點，被廣泛用于起重運輸機械、采掘機、建筑工程機械、港口機械、風力發電、醫療設備、雷達和導彈發射架等大型回轉裝置上。

轉盤軸承結構和分類：

轉盤軸承通常由內圈、外圈、滾動體、隔離塊等四大部件構成。由于核心部件采用回轉支承，因此可以同時承受軸向力、徑向力。 其形式很多，但結構組成基本大同小異。
由左及右分別是（上部分）: 1.外圈（有齒或無齒）2.密封帶 3.滾動體（滾球或滾柱） 4.加油嘴
由左及右分別是（下部分）: 1.塞子 2.錐銷 3.內圈（有齒或無齒） 4.隔離塊或保持架 5.安裝孔（絲孔或光孔）
轉盤軸承主要分為單排四點接觸球式轉盤軸承、雙排球式轉盤軸承、單排交叉滾柱式轉盤軸承、輕型轉盤軸承、其它系列轉盤軸承。

轉盤軸承用途：

它的作用是將機器的上部和下部連接在一起，同時用于支撐上部的重量和機器工作時產生的負荷，并使機械的上部相對于下部旋轉（或下部相對于上班旋轉）。
轉盤軸承應用廣泛，工程機械是轉盤軸承初應用也是應用廣泛的地方，如土方機械、挖掘機、解體機、堆取料機、平地機、壓路機、強夯機、鑿巖機械、掘進機等。其他的還有：混凝土機械、給料機械、起重機械、地基處理機械、工程船舶、專用車、輕工機械等。
除了各種工程機械之外，轉盤軸承的應用范圍已經在逐漸擴大，類似港口設備、冶金設備、鉆井平臺等設備平臺已經開始大范圍使用轉盤軸承代替原始軸承。

轉盤軸承安裝特點：

轉盤軸承安裝前，先要對主機的安裝面進行檢查，要求支承件應具有足夠的強度，連接面應機械加工，表面平整無雜物和毛刺。對于無法進行機械加工達到所要求的平面度的，可以采用注入強度大的特殊塑料做填充物，來保證安裝平面的精度和用以減振。
轉盤軸承的套圈有淬火軟帶區，這在套圈的端面上均有標記“S”，安裝時應使該軟帶位置置于非負荷區或非經常負荷區(塞子孔總是位于軟帶處)。
安裝轉盤軸承時，應先進行徑向定位，交叉擰緊安裝螺栓，并檢查軸承的回轉情況。擰緊螺栓時應有足夠的預緊力，其預緊力應為螺栓材料屈服極限的70%。安裝螺栓應配用調質平墊圈而嚴禁使用彈簧墊圈。

轉盤軸承型號參數：

軸承類型  國內新型號    國內舊 內徑 外徑 寬度  Cr  Cor  脂潤滑轉速 油潤滑轉速 重量
                        型號   (mm) (mm) (mm) (kN) (kN)   (r/min)    (r/min)  (kg)
轉盤軸承 D8788/830 - 830.0000 1040.0000 101.0000 - - - - 148.000
轉盤軸承 D5792/900 - 900.0000 1150.0000 90.0000 - - - - 227.000
轉盤軸承 798/525 - 525.0000 725.0000 80.0000 - - - - 98.000
轉盤軸承 797/962G2 - 962.0000 1200.0000 90.0000 - - - - 224.000
轉盤軸承 797/870K - 870.0000 1180.0000 115.0000 - - - - 355.000
轉盤軸承 797/845G2 - 845.0000 1150.0000 130.0000 - - - - 393.000
轉盤軸承 797/700G - 700.0000 1000.0000 140.0000 - - - - 370.000
轉盤軸承 797/670 - 670.0000 907.0000 85.0000 - - - - 170.000
轉盤軸承 797/2500G2 - 2500.0000 2980.0000 180.0000 - - - - 2913.000
轉盤軸承 797/2190G - 2190.0000 2860.0000 300.0000 - - - - 4797.000
轉盤軸承 797/1916G2 - 1916.0000 2320.0000 150.0000 - - - - 1214.000
轉盤軸承 797/1600G - 1600.0000 2140.0000 145.0000 - - - - 1357.000
轉盤軸承 797/1380G2 - 1380.0000 1700.0000 145.0000 - - - - 746.000
轉盤軸承 797/1370G - 1370.0000 1840.0000 160.0000 - - - - 1213.000
轉盤軸承 797/1320G2 - 1320.0000 1715.0000 134.0000 - - - - 958.000
轉盤軸承 797/1278G2K - 1250.0000 1700.0000 155.0000 - - - - 1103.000
轉盤軸承 797/1200G2 - 1200.0000 1520.0000 90.0000 - - - - 504.000
轉盤軸承 797/1200 - 1200.0000 1520.0000 105.0000 - - - - 575.000
轉盤軸承 797/1060G2 - 1060.0000 1400.0000 120.0000 - - - - 596.000
