深溝球軸承

深溝球軸承概述：

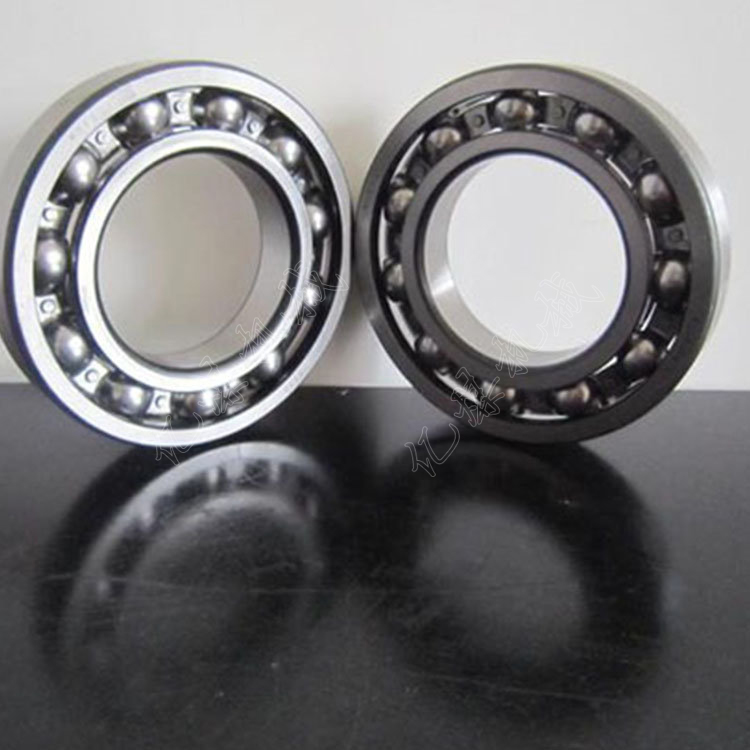

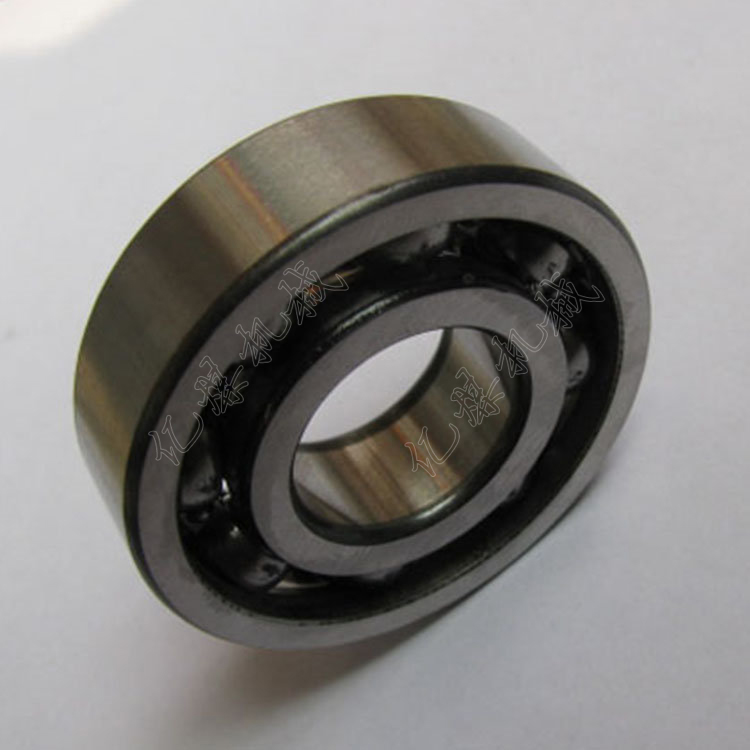

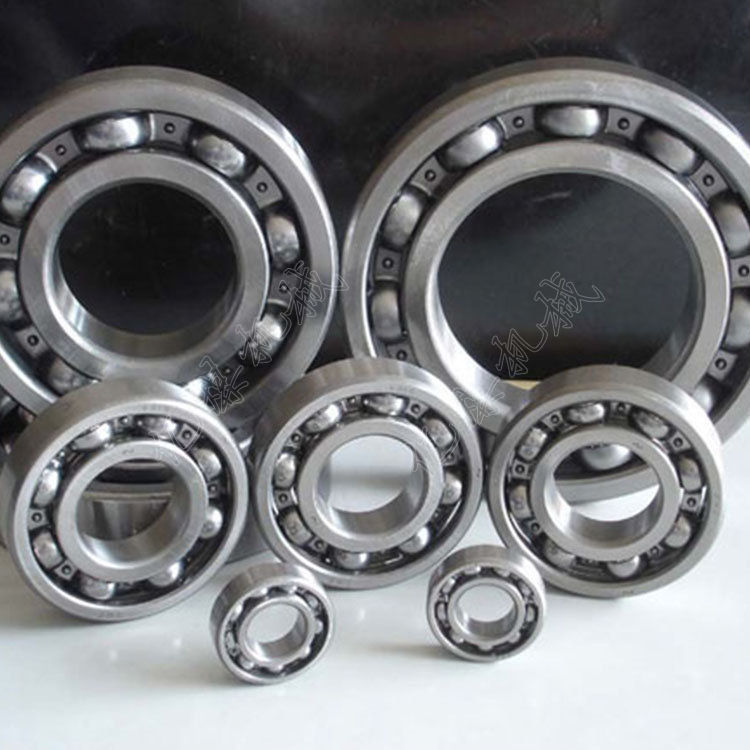

深溝球軸承是滾動軸承中為普通的一種類型?；拘偷纳顪锨蜉S承由一個外圈，一個內圈、一組鋼球和一組保持架構成。深溝球軸承類型有單列和雙列兩種，深溝球結構還分密封和開式兩種結構，開式是指軸承不帶密封結構，密封型深溝球分為防塵密封和防油密封。防塵密封蓋材料為 鋼板沖壓，只起到簡單的防止灰塵進入軸承滾道。防油型為接觸式油封，能有效的阻止軸承內的潤滑脂外溢?？捎糜谧兯傧?、儀器儀表、電機、家用電器、內燃機、交通車輛、農業機械、建筑機械、工程機械、滾軸式輪滑鞋、悠悠球等
單列深溝球軸承類型代號為6，雙列深溝球軸承代號為4。其結構簡單，使用方便，是生產普遍，應用廣泛的一類軸承。

深溝球軸承工作原理：

深溝球軸承主要承受徑向載荷，也可同時承受徑向載荷和軸向載荷。當其僅承受徑向載荷時，接觸角為零。當深溝球軸承具有較大的徑向游隙時，具有角接觸軸承的性能，可承受較大的軸向載荷，深溝球軸承的摩擦系數很小，極限轉速也很高。

深溝球軸承構造：

深溝球軸承結構簡單，與別的類型相比易于達到較高的制造精度，所以便于成系列大批量生產，制造成本也較低，使用極為普遍。深溝球軸承除基本型外，還有各種變型結構，如：帶防塵蓋的深溝球軸承，帶橡膠密封圈的深溝球軸承，有止動槽的深溝球軸承，有裝球缺口的大載荷容量的深溝球軸承，雙列深溝球軸承。

深溝球軸承類型：

1、單列深溝球軸承
2、帶防塵蓋的單列深溝球軸承
3、帶防塵蓋、密封圈的單列深溝球軸承
4、外圈上有止動槽及止動環的單列深溝球軸承
5、有裝球缺口的深溝球軸承
6、雙列深溝球軸承

深溝球軸承參數：

標準型深溝球軸承具有C2、標準（CN）、C3、C4及C5級內部間隙，全部與GB4604相符合。
內徑尺寸范圍：10mm～1320mm
外徑尺寸范圍：30mm～1600mm
寬度尺寸范圍：9mm～300 mm
按照深溝球軸承的大小尺寸可以分為：
(1)微型軸承----公稱外徑尺寸范圍為26mm以下的軸承;
(2) 小型軸承----公稱外徑尺寸范圍為28-55mm的軸承;
(3) 中小型軸承----公稱外徑尺寸范圍為60-115mm的軸承;
(4) 中大型軸承----公稱外徑尺寸范圍為120-190mm的軸承
(5) 大型軸承----公稱外徑尺寸范圍為200-430mm的軸承;
(6) 特大型軸承----公稱外徑尺寸范圍為440mm以上的軸承。
軸承類型  國內新型號    國內舊 內徑 外徑 寬度  Cr  Cor  脂潤滑轉速 油潤滑轉速 重量
                        型號   (mm) (mm) (mm) (kN) (kN)   (r/min)    (r/min)  (kg)
深溝球軸承    61801   1000801 12  21 5 1.90 1.00 24000 32000 0.006
深溝球軸承 61901   1000901 12  24 6 2.90 1.50 22000 28000 0.011
深溝球軸承 16001   7000101 12  28 7 5.10 2.40 20000 26000 0.024
深溝球軸承 6001   101   12  28 8 5.10 2.38 20000 26000 0.022
深溝球軸承 6201   201 12  32 10 6.82 3.05 19000 24000 0.037
深溝球軸承 6301   301 12  37 12 9.72 5.08 17000 22000 0.060
深溝球軸承 61802  1000802 15  24 5 2.10 1.30 22000 30000 0.007
深溝球軸承 61902    1000902 15  28 7 4.30 2.30 20000 26000 0.017
深溝球軸承 16002    7000102 15  32 8 5.60 2.80 19000 24000 0.025
深溝球軸承 6002   102 15 32    9 5.58 2.85 19000 24000 0.030
深溝球軸承 6202   202 15 35   11  7.65  3.72    18000 22000 0.045
深溝球軸承 6302   302 15 42   13  11.5  5.42    16000 20000 0.082
深溝球軸承 61803 1000802 17 26 5 2.20 1.5    20000 28000 0.008
深溝球軸承 61903 1000903 17 30 7 4.60 2.6   19000 24000 0.018
深溝球軸承 16003 7000103 17 35 8 6.00 3.3   18000 22000 0.032
深溝球軸承 6003   103   17 35   10 6.00 3.25 17000 21000 0.040
深溝球軸承 6203     203 17 40 12 9.58 4.78 16000 20000 0.065
深溝球軸承 6303   303 17 47 14 13.5 6.58 15000 18000 0.115
深溝球軸承 6403   403 17 62 17 22.7 10.8 11000 15000 0.270
