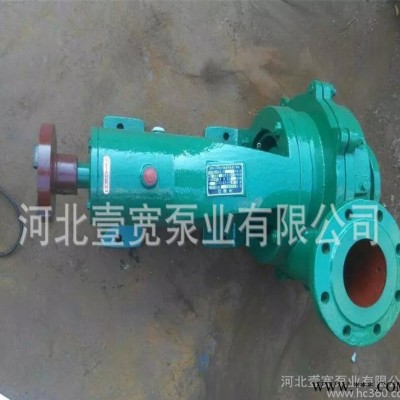

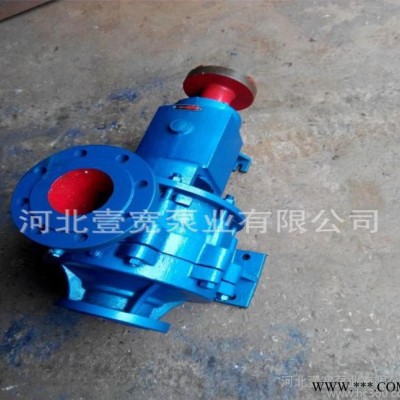

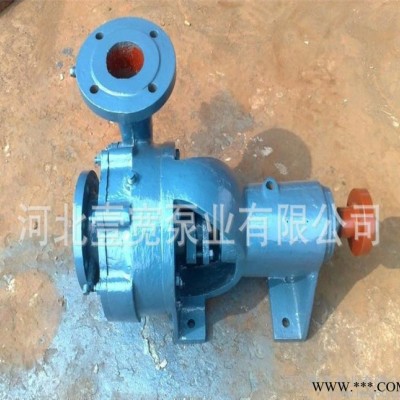

一.冷凝泵的概述:

　　 冷凝泵主要供火力發電廠輸送冷凝水之用，亦可用在介質與冷凝水相似的其他地方。本泵有較好的吸入性能。
　　100N130和150N110型泵可輸送120℃以內的液體，其他泵輸送液溫不能超過80℃。
　　100N130和150N110型泵分別在填料函體和填料壓蓋處通入冷卻水后可作流水泵用。

二.參數范圍
　流量范圍：8～120m3/h　　　　揚程范圍：38～143m

三.型號說明
　泵的型號是根據尺寸與性能而編制的。
　例如：3N6×2和4N6A的含義為
　　　　3或4——吸入管直徑以25除
　　　　N——臥式懸臂冷凝水泵
　　　　6——設計單級揚程被10除后取整數，即單級揚程為60米左右
　　　　2——級數，表示該泵有兩級
　　　　A——葉輪經過切割（外徑減小

 四.結構說明
　　1、品種
　　N型冷凝泵有臥式懸臂單級、兩級、單級帶誘導輪等結構形式，共有10個品種，單級的有3N6、4N6A、100N130及100N160；兩級的有2.5N3×2、3N6×2及4N6×2，單級帶誘導輪的有6N6、150N110。
　　2、支承部分
　　三個品種支承部分結構相同，主要件有托架、前后鈾承壓蓋和鈾組合定位在托架上的前后徑向滾珠鈾承上，滾球鈾承亦承受未被平衡的鈾向力。用稀油潤滑，油量可從油標看出。前后鈾承壓蓋均裝有毛氈密封圈做為鈾封以防漏油。管堵處的孔用來灌油。清洗換油時從絲孔將油放出。
　　3、密封和傳動
 　　泵采用軟填料密封，在鈾封處裝有可更換的鈾套。
　　泵通過彈性聯鈾器由電動機驅動，從傳動方向看，泵為逆時針?lè)较蛐D(zhuǎn)。
　　4、工作部分

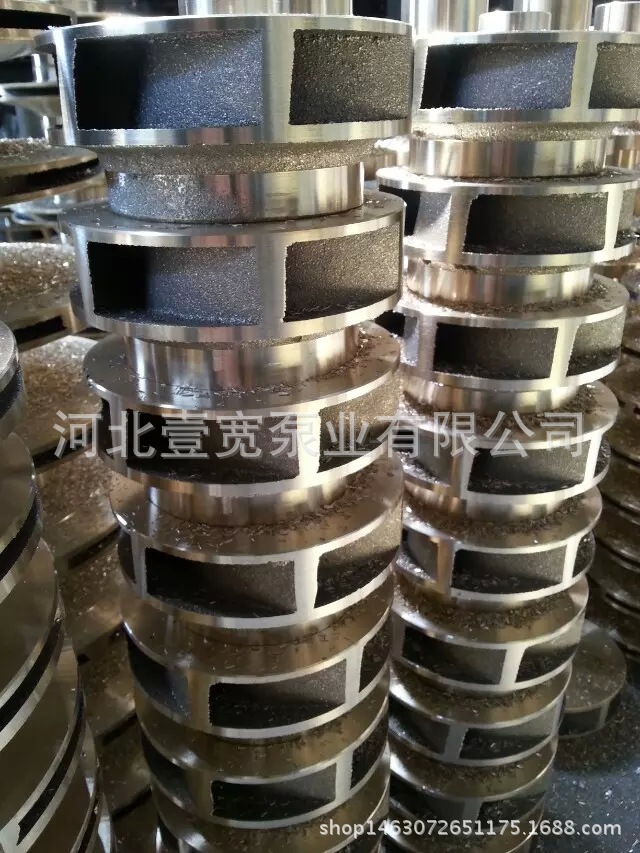

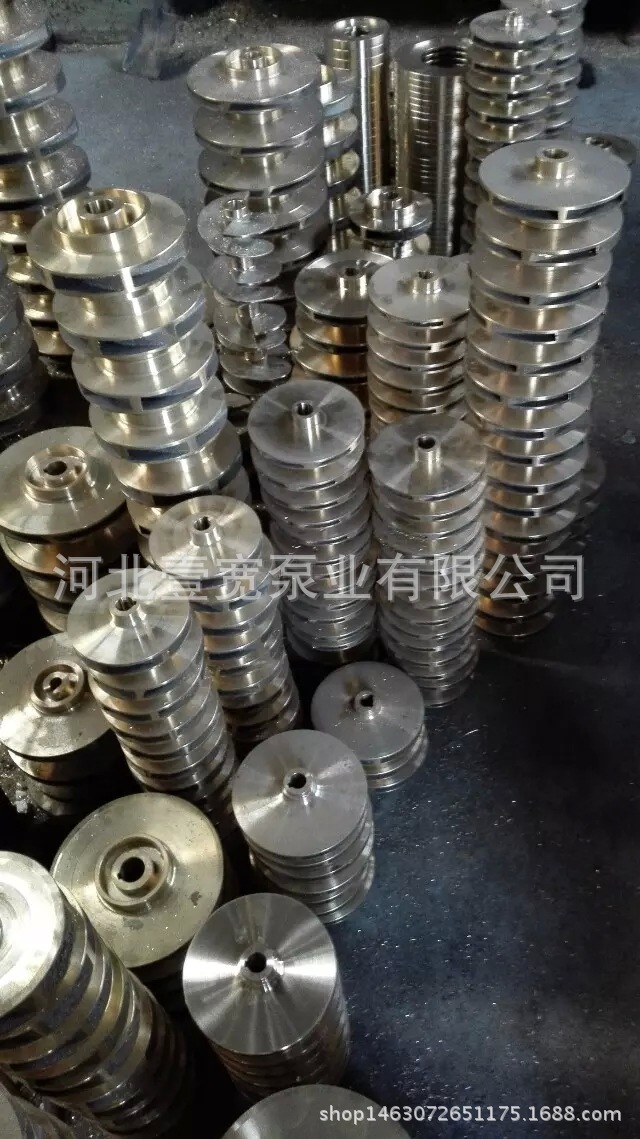

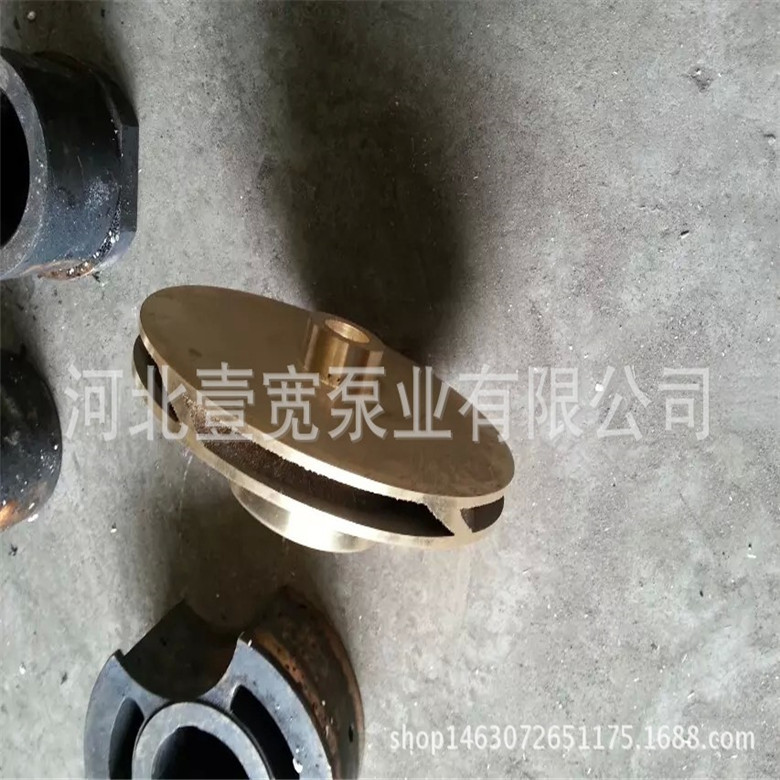

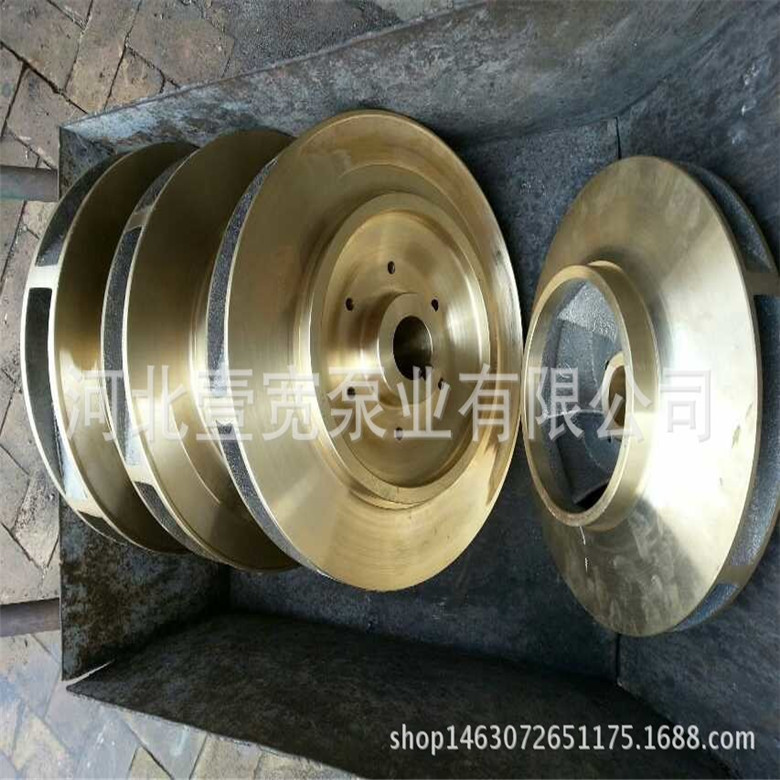

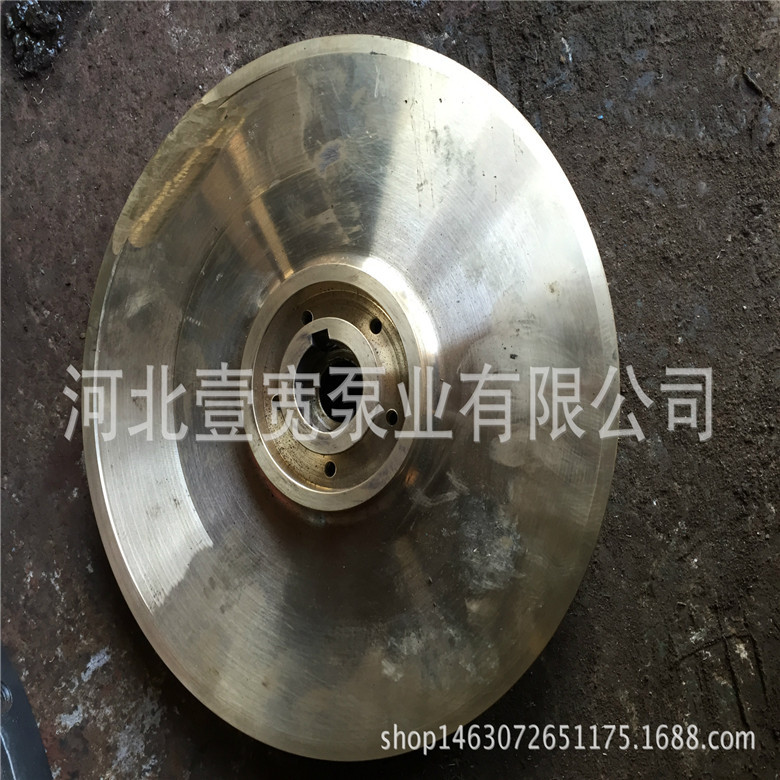

　　單級：主要件有黃銅80-3鑄成的葉輪通過鍵固定在由45號**碳素鋼制成的鈾上，葉輪裝在有耐磨鑄鐵HT20-40鑄成的泵體，泵蓋所構成的泵工作室內，動力機通過聯鈾器帶動支在鈾承中的鈾和葉輪，泵**工作，耐磨鑄鐵HT20-40制成的鈾套，與襯套（指6N6和4N6×2）之間有著水潤滑的鈾承的作用，泵休后的填料函內裝有填料環，及填料油浸石墨石棉繩，開口填料壓蓋，借助加長雙頭螺栓壓緊填料，并可調整松緊，外部引入高天大氣壓的密封水，通過接管對準填料環在整個填料函內**形成隔絕空氣侵入泵內的密封腔，同時陰止泵內水向外流，僅有少量的潤滑水滴出。在葉輪上開有平衡孔。使高壓區與進口低壓區溝通從而消除鈾向推力，為了防止磨損泵體和泵蓋，易于修理，達到良好密封，在泵體，泵蓋上裝有密封環，泵體上部備有絲孔作為放氣用，停車檢修時，泵中之水從絲孔放出，為了方便泵體和泵蓋的抓缷備有起蓋螺釘，進出口均備有測壓孔。
　　兩級：期于與單級相同，僅泵體、泵蓋和中間導葉構成兩個工作室，在兩室內相應裝有硅黃銅80-3鑄成的**級葉輪和鑄鐵HTA20-40CUMO制成的葉輪。

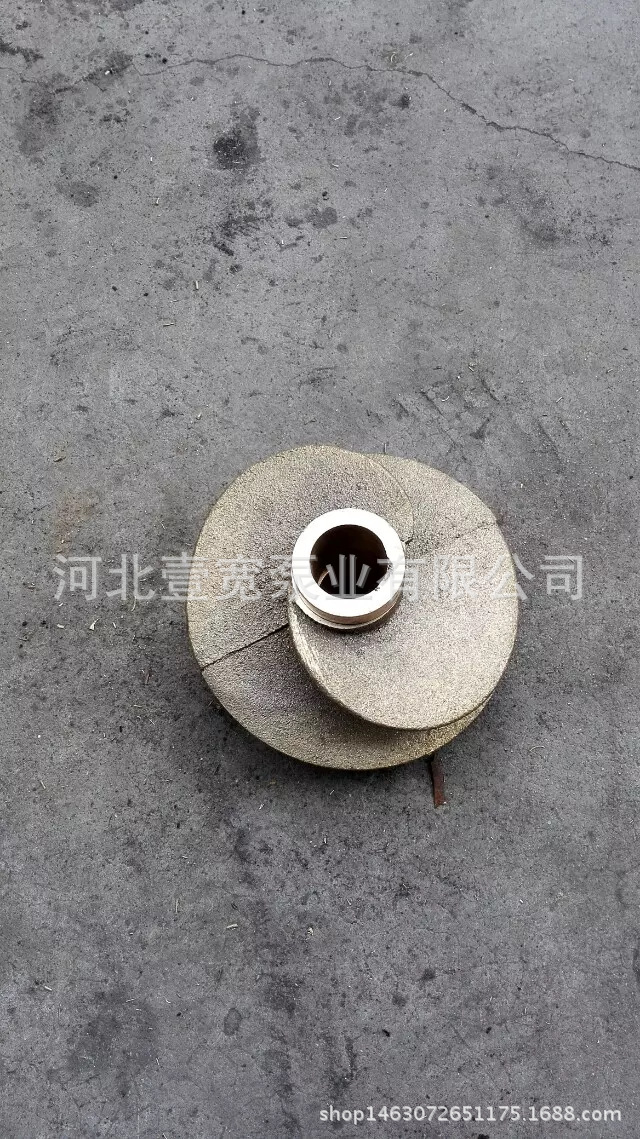

　　單級帶誘導輪（圖書資料）：其余與單級相同，僅葉輪材料為鋁鐵青銅9-4，在葉輪前加一個有鋁鐵青銅9-4制成的誘導輪，以改善汽蝕性能
