| 安裝方式 | 固定式 |
|---|---|
| 產地 | 上海 |
| 等級 | 特級品 |
| 額定絕緣電壓 | 220V |
| 防護等級 | IP40 |
| 極數 | 3P |
| 接線方式 | 板前接線 |
| 結構類型 | 塑殼式斷路器 |
| 滅弧介質 | 空氣式 |
| 品牌 | 上海浦江工程技術研究所 |
| 型號 | DZ47-1P,DB-A |
| 質量認證 | CCC |
| 應用場景 | 終端配電 |
| 過電流脫扣器 | 漏電斷路器 |
本公司經營多功能保護裝置，質量保證，歡迎咨詢洽談。

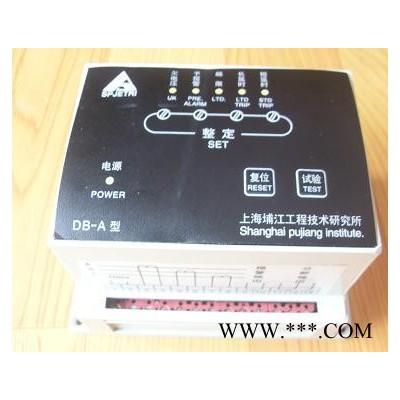

中小型船舶主配電板大多采用框架式空氣斷路器，作為發電機的保護開關，存在價格高，體積大，重量重，調整不方便等不足之處。DB-A型多功能保護裝置配合具有高分?jǐn)嗄芰Φ乃軞な娇諝鈹嗦菲?*組成價格低廉，體積小、重量輕、性能優越、保護特性完善的發電機保護裝置，是船舶設計、制造和使用部門合理選擇。
技術性能：
1．在電網電壓變化為額定電壓的±10%范圍內，頻率變化為額定頻率的
±5%范圍內，裝置能正常工作。
2．多功能保護裝置電源為：
電壓：AC 100V 50HZ A.C三相功耗 2VA（AC380V訂貨時注明）額定輸入電流為：5A A.B.C三相功耗 3×1VA
3．過載預報警功能：過載5∽10%時（可調），經延時15秒保護裝置動作，裝置本身的報警指示燈亮，并可輸出觸點信號，供外接聲光。
4．過載長延時保護功能：當發電機電流達125∽135%額定電流時，延時15∽30秒，保護裝置動作，輸出觸點信號，使斷路器分?jǐn)唷?/p>
5．過載短延時保護功能：當發電機電流達200∽250%額定電流時，保護裝置在0.2∽0.6秒內動作，輸出觸點信號，使斷路器分?jǐn)唷?/p>
6．欠電壓保護功能：當發電機端電壓降低至額定電壓的70%以下時，經延時2∽3秒保護裝置動作，輸出觸點信號，使斷路器分?jǐn)唷?/p>
7．多功能保護裝置輸出觸點負載能力：
AC 380V 10A（電阻負載）
DC 28V 10A（電阻負載）
8．環境條件
環境溫度為0∽+55℃，相對濕度為95%，有船舶運行中產生的沖擊、振動、油霧、鹽霧。
9．外形尺寸及安裝尺寸：
外形尺寸：長×寬×高 150×105×99mm安裝尺寸：長×寬 140×95mm
8．外部接線圖，如圖所示
使用方法：
1．按外接線圖連接無誤，接通電源，“電源”指示燈亮。
2．按下“試驗”按鈕，“欠壓”、“予報警”、“短延時”燈亮，“超限”指示燈閃光計時（閃光頻率1HZ），計時到后“長延時”指示燈亮。
3．按下“復位”按鈕，裝置復位，表示內部功能正常。
4．現場調試時，調節“欠壓”“予報警”“短延時”“長延時”電位器（順時針增加），使分?jǐn)鄤幼髟谒柙O(shè)定值范圍內。
5．每次動作后，裝置對其有記憶功能，復位后裝置恢復正常。
6．產品出廠時，延時時間各設定為：欠壓3秒，予報警15秒，短延時0.6秒，長延時20秒。
用戶有特殊要求時，訂貨時可說明。
欲改變上述各延時時間可將面板取下，將相應時間位置的小開關向上撥動即可，如圖示：
