160LYX系列稀土永磁直流力矩電動機技術參數及外形圖
一、 產品介紹：
LYX系列永磁直流力矩電動機是采用稀土永磁永磁材料作為定子永磁磁極的永磁直流力矩電動機,根據不同客戶的需要以及不同的使用環境,采用的永磁材料主要包括:釹鐵硼( NdFeB)和釤鈷(Sm2（CoCuFeZr）17)兩種。LYX系列稀土永磁直流力矩電動機具有可堵轉運行、響應速度快、空載轉速低，低速轉矩大、特性線性度好、力矩波動小等特點，而且結構簡單，緊湊，再需要低速大力矩的場合不需要減速裝置可以直接驅動負載，由于它具有這些獨特的特點，被廣泛應用于精密轉臺、機械臂關節、機器人、心肺機、蠕動泵、發電機組的發動機油門控制、光學設備、數控機床、實驗設備、絲帶類產品生產中應用于卷繞或張力元件等，再配合測速發電機、光電編碼器等信號元件使用時，可以組成高精度的速度或位置伺服系統，被廣泛應用于光纖生產、單晶提拉、光學設備、實驗設備、醫療儀器等不同場合。是一種高精度伺服系統功率元件。
二、 技術參數
型 號 | 峰 值 堵 轉 | 最大空載 | 連 續 堵 轉 |
| ||||||
轉 矩 | 電 流 | 電 壓 | 功 率 | 轉速 | 轉矩 | 電 流 | 電 壓 | 功 率 | 質 量 | |
（N·M） | （A） | （V） | （W） | （r/min） | （N·M） | （A） | （V） | （W） | （kg） | |
160LYX01 | 11.8 | 10.2 | 27 | 275.4 | 190 | 5.9 | 5.1 | 13.5 | 68.85 | 5.5 |
160LYX02 | 11.8 | 5.9 | 48 | 283.2 | 190 | 5.9 | 2.95 | 24 | 70.8 | 5.5 |
160LYX03 | 23.6 | 15.1 | 27 | 407.7 | 140 | 11.8 | 7.55 | 13.5 | 101.93 | 8 |
160LYX04 | 23.6 | 8.7 | 48 | 417.6 | 140 | 11.8 | 4.35 | 24 | 104.4 | 8 |
160LYX05 | 30 | 15.5 | 27 | 418.5 | 120 | 20 | 10.23 | 18 | 184.1 | 12 |
160LYX06 | 30 | 9.5 | 48 | 456 | 120 | 20 | 6.28 | 32 | 201.0 | 12 |
160LYX09 | 19.6 | 5 | 48 | 240 | 120 | 11.76 | 3 | 28.8 | 86.4 | 8.5 |
三、 外形及安裝尺寸：

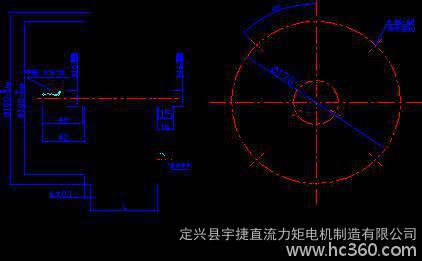

1．組裝圖
（a）端部止口及螺孔安裝，安裝形式如（圖1）
（b）方形凸緣安裝，安裝形式如（圖2）

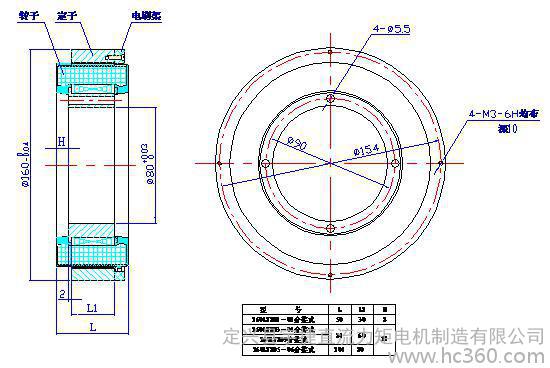

2．分裝式
安裝尺寸應符合（圖3）
更多產品系列和參數可到官方網站下載（www.ddmotor.cn）
