| 加工定制 | 否 |
| 功率 | 0.75（KW） |
| 額定電壓 | 220（V） |
| 產品認證 | CE |
| 速度響應頻率 | 650（KHz） |
| 適用電機 | 0.75KW |
| 品牌 | XINJE/信捷 |
| 型號 | MS-80ST-M02430B-20P7/DS2-20P7-A |

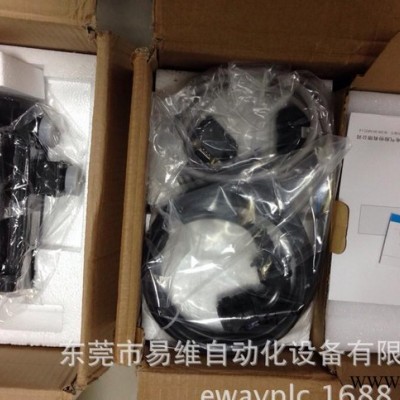

請親們放心以下圖片并非按每個功率拍出的圖片。
只是個參考圖。
請以后實物原裝**為準圖。謝謝。
一級代理信捷品牌 標出非賣價，請聯系賣家！
信捷伺服750W電機MS-80ST-M02430B-20P7
| 產 品 說 明 |
DS系列伺服專用電機
適配DS2系列0.75KW伺服驅動器
編碼器線數2500ppr 產品規格 | 電壓等級 | 220V | | 電機型號MS-80ST- | M02430□□-20P7 | M03520□□-20P7 | | 電機代碼 | 0011 | 0012 | | 額定功率（KW） | 0.75 | | 額定電流（A） | 3.0 | | 額定轉速 | 3000 | 2000 | | **高轉速 | 4000 | 2500 | | 額定轉矩（N·m） | 2.39 | 3.5 | | 峰值轉矩（N·m） | 7.1 | 10.5 | | 反電勢常數（V/krpm） | 48 | 71 | | 力矩系數（N·m/A） | 0.8 | 1.17 | | 轉子慣量（Kg·m2） | 0.24×10-3 | 0.3×10-3 | | 繞組（線間）電阻（Ω） | 2.88 | 3.65 | | 繞組（線間）電感（mH） | 6.4 | 8.8 | | 電氣時間常數（ms） | 2.22 | 2.4 | | 重量（Kg） | 2.86 | 3.7 | | 編碼器線數（PPR） | 2500 | | 極對數 | 4 | | 電機絕緣等級 | Class B（130℃） | | 防護等級 | IP65 | | 使用環境 | 環境溫度 | －20℃～＋50℃ | | 環境濕度 | 相對濕度<90%（不結露條件） |
產品外觀及尺寸(單位：mm)
| 型號 | LA | | 常規 | 帶抱閘 | | MS-80ST-M02430□□-20P7 | 150 | 191 | | MS-80ST-M03520□□-20P7 | 178 | 219 |
|

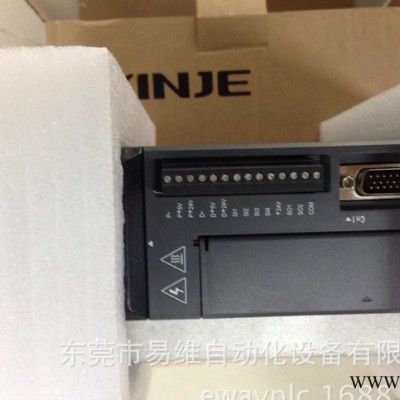

信捷伺服750W驅動DS2-20P7-AS |
| 產 品 說 明 |
三種控制方式，無縫切換：位置控制、速度控制、轉矩控制
高達400HZ的高速響應**大功率750W
2種脈沖輸入，24V OC門接口
5路DI輸入、3路D0輸出
雙通訊口：RS232、RS485
完善的保護，安全可靠 產品規格 | 伺服單元型號 | DS2-20P7-AS | | 適用電機 | 電機代碼 | 0011（出廠設置）、0021 | | 轉速 | 額定3000/**高4000 | | 適用編碼器 | 標準∶增量型編碼器 (2500線) | | **大適用電機容量 [kW] | 0.75 | | 連續輸出電流 [A rms] | 3 | | **大輸出電流 [A rms] | 9 | | 允許再生頻率（次/分） | 31 | | 輸入電源 | 單相AC200～240V，50/60Hz | | 控制方式 | 三相全波整流IGBT PWM控制 正弦波電流驅動方式 | | 使用條件 | 使用溫度/保管溫度 | 0～+50 ℃/-20～+85 ℃ | | 使用/保管濕度 | 90％RH以下（不結露） | | 耐振動/耐沖擊強度 | 4.9m/s2/ 19.6m/s2 | | 構造 | 基座安裝 |
外形尺寸（單位：mm）
|
|
