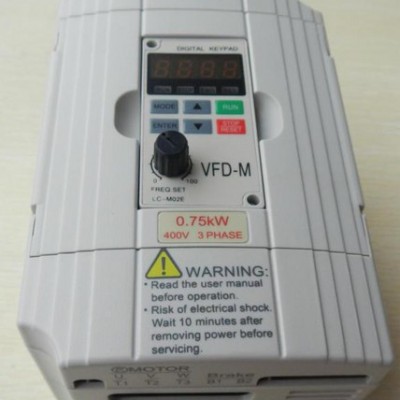

| 產品系列 | TC510 |
|---|---|
| 應用范圍 | 通用 |
| 電源相數 | 單相 |
| 額定電壓 | 單相/三相（V） |
| 供電電壓 | 中壓 |
| 適配電機功率 | 0.4-600（kW） |
| 濾波器 | 內置濾波器 |
| 直流電源性質 | 電流型 |
| 控制方式 | V/F開環 |
| 輸出電壓調節方式 | PAM控制 |
| 外型 | 塑殼 |
| 營銷方式 | ** |
| 額定電流 | 10（A） |
| 品牌 | 臺川 |
| 型號 | TC510 |
通用技術規格
表2-1
輸入 | 額定電壓、頻率 | S2/T2單相/三相220V 50/60Hz T4三相380V 50/60Hz T6三相660V 50/60Hz T11三相1140V 50/60Hz | |
電壓允許變動范圍 | +/-15%電壓失衡率<3%;頻率±5% | ||
輸 出 | **大輸出 | S2/T2/三相220V T4三相380V T6三相660V T11三相1140V | |
頻率 | 0Hz ~ 500Hz | ||
過載能力 | G型機：額定電流*150% 1分鐘，額定電流*180% 2秒； P型機：額定電流*120% 1分鐘，額定電流*150% 2秒。 | ||
控
制
特
性
控
制
特
性 | 控制方式 | V/F控制 | |
輸出 頻率 精度 | 模擬設定 | **大輸出頻率的±0.2% | |
數字設定 | ±0.01Hz | ||
外部脈沖設定 | **大輸出頻率的±0.1% | ||
RS485設定 | ±0.01Hz | ||
V/F曲線 （電壓頻率特性） | 基準頻率在5~500Hz任意設定，可選擇恒轉矩、遞減轉矩1、遞減轉矩 2、三類曲線以及自定義曲線。 | ||
轉矩提升 | 可根據實際需要設定提升轉矩，額定輸出的0~20% | ||
自動節能運行 | 根據負載情況，自動優化V/F曲線，實現節能運行。 | ||
加、減速時間設定 | 0.1~6000秒連續可設，S型、直線型模式可選 | ||
制動 | 能耗制動 | 電機輸出額定轉矩*75% | |
直流制動 | 啟動、停止時分別可選，動作頻率0~15Hz，電機額定電流×（0~**），動作時間0~20.0秒、或持續動作 | ||
自動限流功能 | 快速電流自動抑制能力，防止加速過程中及沖擊性負載下頻繁過流故障 | ||
電壓失速防止 | 保證減速過程中不發生過電壓 | ||
載波調整 | 載波頻率1.5KHz ~ 15.0KHz連續可調**大限度降低電機噪聲 | ||
頻率設定通道 | 模擬輸入 | 面板電位器，直流電壓0~10V，直流電流0~20mA（上、下限可選） | |
數字設定 | 使用操作面板 | ||
脈沖輸入 | 0~50.000KHz（上、下限可選） | ||
RS485 | 上位機設定 | ||
啟動信號 | 正轉、反轉、啟動信號自保持（三線控制）可選 | ||
定時器、計數器 | 內置定時器、計數器各一個，方便系統集成 | ||
多段速/PLC控制功能 | 當用外部端子選擇多段速控制時，可達15段速；可編程多段速控制（PLC**7段，每段速度的運行方向、運行時間分別可設 | ||
擺頻功能 | 適用于紡織場合 | ||
內置PID控制 | 可以方便地構成簡易閉環控制系統而不需附加PID控制器。 | ||
輸出 信號 | 開關信號（Y1，Y2和繼電器T）輸出 | 變頻器運轉中，頻率到達，頻率水平檢測，過載報警，外部故障停機，頻率上限到達，頻率下限到達，欠壓停止，零速運轉，可編程多段速狀態，內部計數器到達，內部定時器到達，故障 | |
模擬輸出 | 輸出頻率、輸出電流、輸出電壓等可外接電壓表、頻率計 | ||
顯 示 | 操作 面板 顯示 | 運行狀態 | 輸出頻率，輸出電流，輸出電壓，電機轉速，設定頻率，PID設定，PID反饋，模塊溫度，運行時間累計，模擬輸入輸出、端子輸入狀態等 |
報警內容 | **六次故障記錄，**一次故障跳閘時的輸出頻率、設定頻率、輸出電流、輸出電壓、直流電壓、模塊溫度、端子狀態、累計運行時間8項運行參數記錄 | ||
保護/報警功能 | 過電流，過電壓，欠壓，缺相，電子熱繼電器保護，過熱，短路，過載 | ||
環 境 | 周圍溫度 | -10ºC至+50ºC（不凍結） | |
周圍濕度 | 90%以下（不結霜） | ||
周圍環境 | 室內（無陽光直曬、無腐蝕、無易燃?xì)怏w，無油霧、塵埃，無水蒸氣、水滴等） | ||
海拔 | 低于1000m | ||
結構 | 防護等級 | IP30 | |
冷卻方式 | 強制風冷 | ||
安裝方式 | 壁掛式/柜式 | ||
