| 電源相數 | 三相 |
|---|---|
| 額定電流 | 2.5-860 |
| 額定電壓 | 380V |
| 供電電壓 | 380 |
| 控制方式 | V/F控制 |
| 濾波器 | 內置 |
| 應用范圍 | 通用 |
| 適配電機功率 | 0.75-500 |
| 輸出電壓調節方式 | PWM控制 |
| 外型 | 塑殼 |
| 品牌 | 英威騰 |
| 電源性質 | 電源矢量 |
產品介紹：

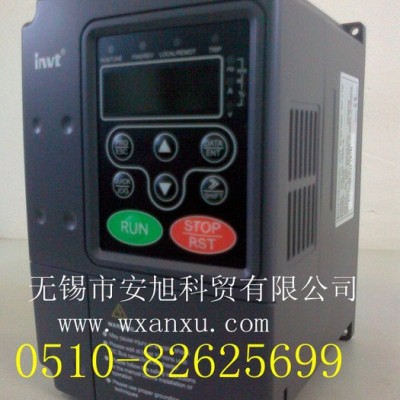

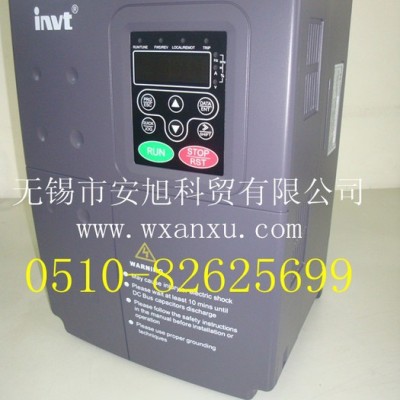

CHF100A系列矢量通用型變頻器為CHF系列功能增強型產品，其融合CHF100CHE100所有優點于一身，采用DSP控制系統，完成優化的霧速度傳感器控制、V/F控制，功能更優化，應用更靈活，性能更穩定。可廣泛應用于風機、泵類負載及對速度控制精度、轉矩響應速度、低頻輸出特征有較高的應用場合。
1、三種控制方式：無PG矢量控制（SVC）、V/F控制、轉矩控制；
2、啟動轉矩：無PG矢量控制：0.5HZ/150%(SVC);
技術特點：
3、18.5KW~90KW變頻器內置直流電抗器，提高輸入側功率因數，提高整機效率及穩定性；
4、0.75KW~15KW各規格內置制動單元，如需快速停車，可直接連接制動電阻；
5、16段簡易PLC、多段速控制及PID控制；
6、支持多種頻率設定方式：數字設定、模擬量設定、PID設定、通訊設定等；
7、支持啟動、停機直流制動；
8、輸入、輸出端子均自由編程，用戶可根據需要組合出多種工作模式；
9、具備跳躍頻率控制功能，避免機械共振，使系統更加穩定可靠；
10、具備自動電壓調整功能，有效解決大功率電機低頻振蕩問題；
11、具備振蕩抑制功能；
12、提供多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能。
應用場合
鍋爐鼓、引風機、煤礦井下排風機；
中央空調節能改造；
油田注水泵、輸油泵；
空壓機節能改造；
音樂噴泉。
英威騰變頻器、國產變頻器、變頻器代理、變頻器維修、江蘇變頻器、無錫變頻器
CHF100A系列外形尺寸及安裝尺寸
機型 | 外形尺寸 | 額定輸出電流（A） | 適配電機（KW） | ||
A(mm) | B(mm) | C(mm) | |||
3AC 380V±15% | |||||
CHF100A-0R7G-4 | 120 | 180 | 140 | 2.5 | 0.75 |
CHF100A-1R5G-4 | 3.7 | 1.5 | |||
CHF100A-2R2G-4 | 5 | 2.2 | |||
CHF100A-004G/5R5P-4 | 160 | 250 | 175 | 9/13 | 4/5.5 |
CHF100A-5R5G/7R5P-4 | 13/17 | 5.5/7.5 | |||
CHF100A-7R5G/011P-4 | 220 | 320 | 180 | 17/25 | 7.5/11 |
CHF100A-011G/015P-4 | 25/32 | 11/15 | |||
CHF100A-015G/018P-4 | 32/37 | 15/18 | |||
CHF100A-018G/022P-4 | 290 | 467 | 215 | 37/45 | 18/22 |
CHF100A-022G/030P-4 | 45/60 | 22/30 | |||
CHF100A-030G/037P-4 | 60/75 | 30/37 | |||
CHF100A-037G/045P-4 | 375 | 577 | 270 | 75/90 | 37/45 |
CHF100A-045G/055P-4 | 90/110 | 45/55 | |||
CHF100A-055G/075P-4 | 110/150 | 55/75 | |||
CHF100A-075G/090P-4 | 460 | 755 | 330 | 150/176 | 75/90 |
CHF100A-090G/110P-4 | 176/210 | 90/110 | |||
CHF100A-110G/132P-4 | 210/250 | 110/132 | |||
CHF100A-132G/160P-4 | 490 | 1275 | 391 | 250/300 | 132/160 |
CHF100A-160G/185P-4 | 300/340 | 160/185 | |||
CHF100A-185G/200P-4 | 340/380 | 185/200 | |||
CHF100A-200G/220P-4 | 750 | 1358 | 402 | 380/415 | 200/220 |
CHF100A-220G/250P-4 | 415/470 | 220/250 | |||
CHF100A-250G/280P-4 | 470/520 | 250/280 | |||
CHF100A-280G/315P-4 | 520/600 | 280/315 | |||
CHF100A-315G/350P-4 | 600/640 | 315/350 | |||
CHF100A-350G-4 | 1200 | 1950 | 502 | 640 | 350 |
CHF100A-400G-4 | 690 | 400 | |||
CHF100A-500G-4 | 860 | 500 | |||
