| 規格 | 300*110*76 |
|---|---|
| 產地 | 安徽亳州 |
| 適用范圍 | 電纜接頭 |
| 品牌 | 伊法拉 |
| 型號 | YFL-F3 |

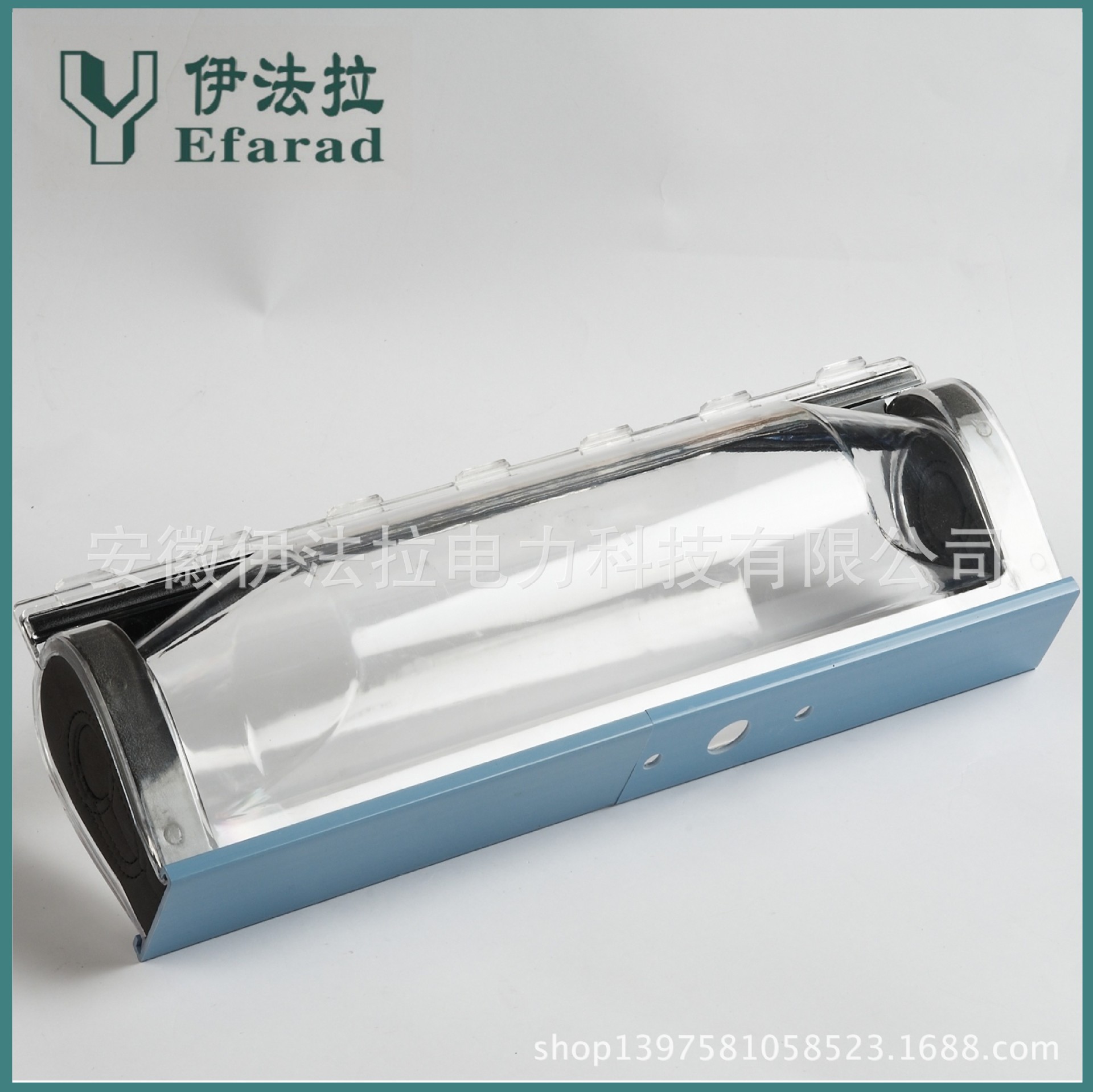

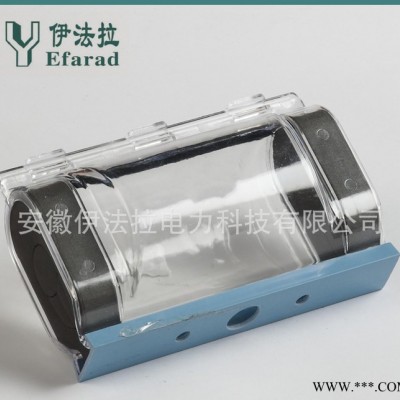

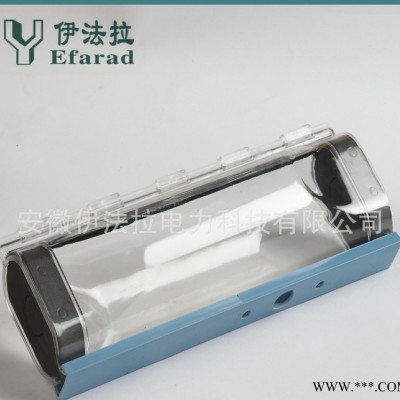

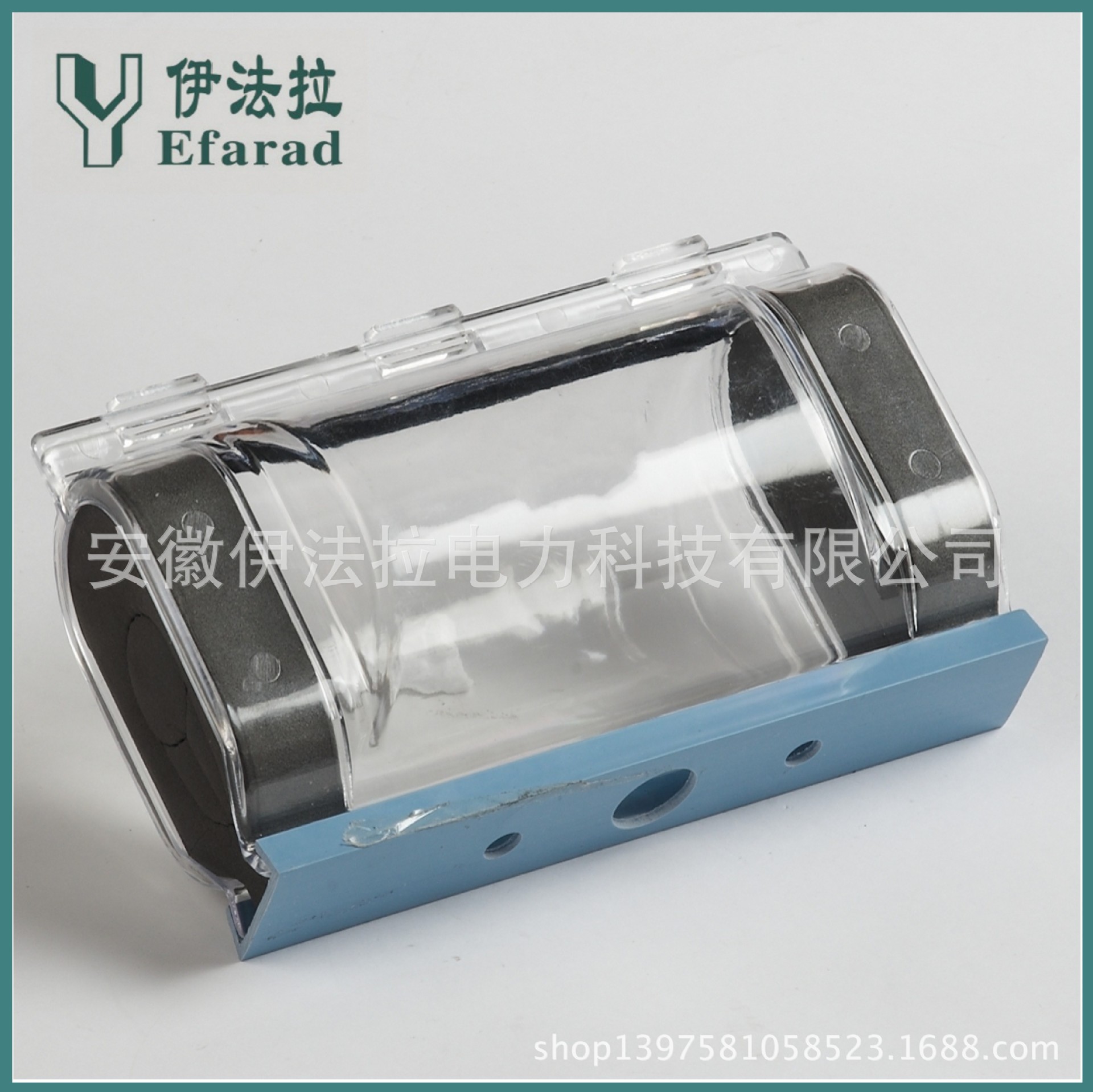

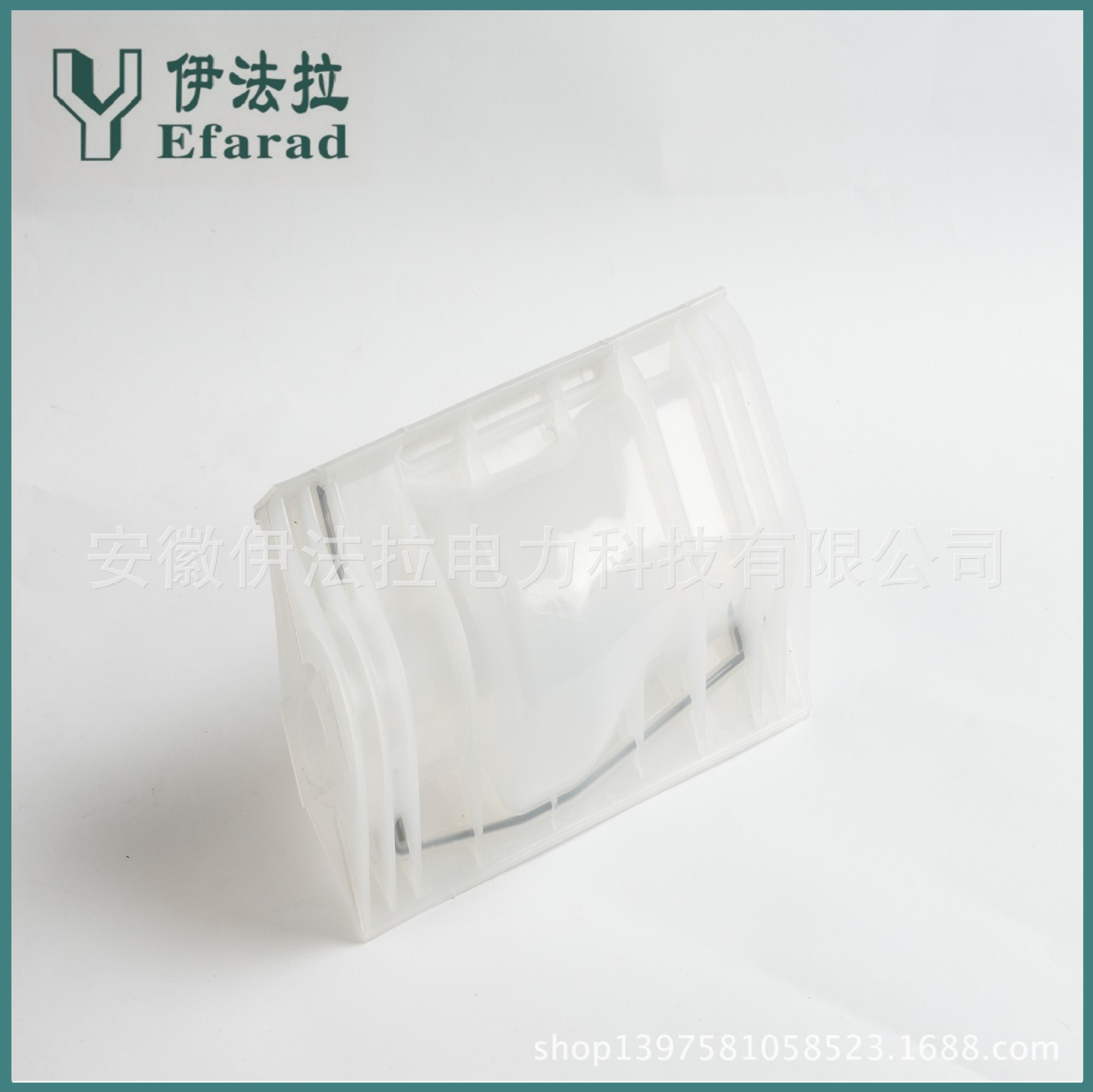

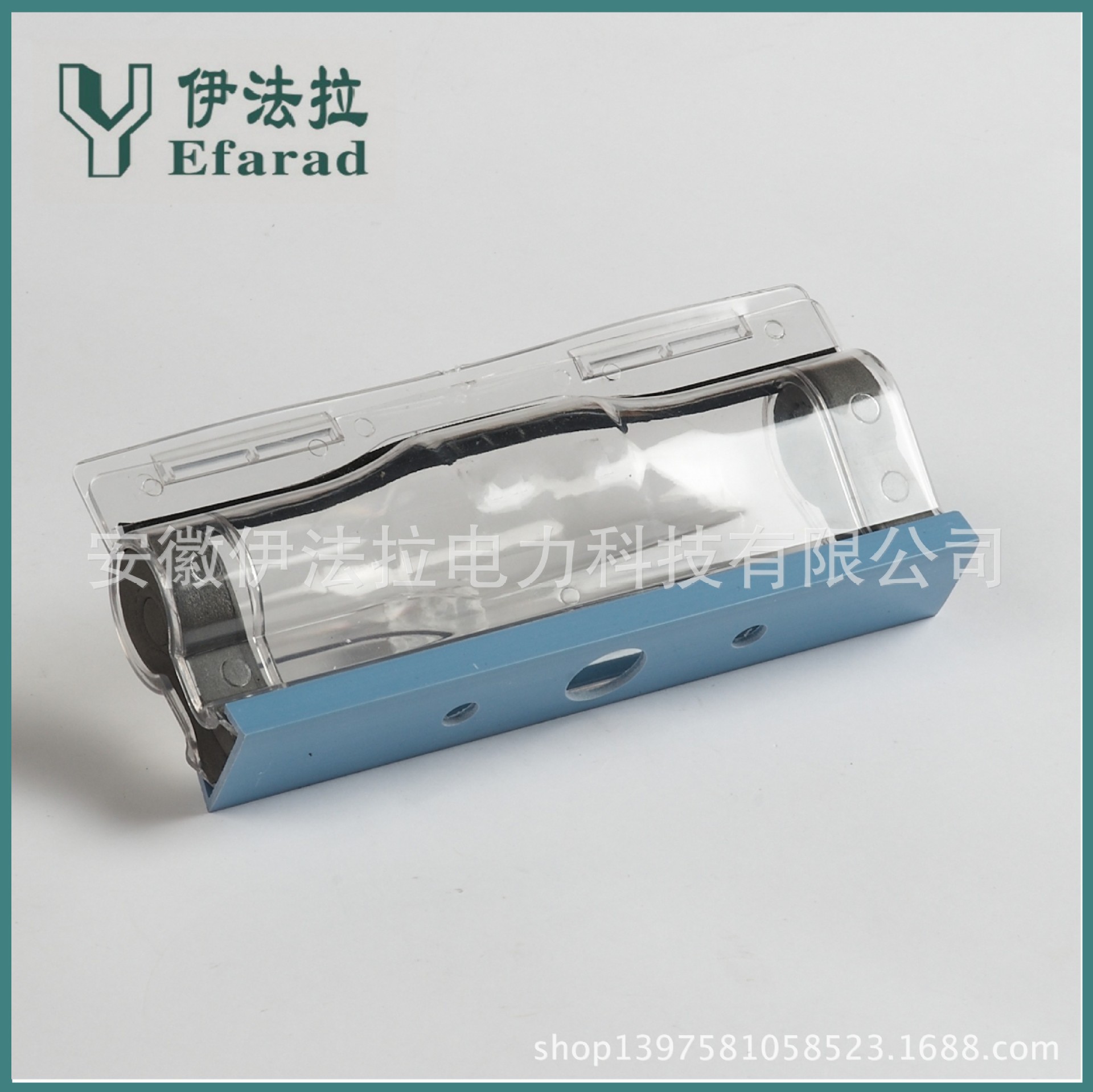

灌膠式地埋電纜防水接線盒主要應用于電線電纜、通訊電纜及信號電纜連接處的保護。
本產品屬于固化防護，不會有任何水和空氣與電纜連接點產生接觸，所有可以直接埋地下，本公司生產的灌膠式地埋電纜防水接線盒具有防水防潮、防爆、防電火花、耐酸、耐堿、外型美觀、品質穩定、完全絕緣不導電、抗撞擊不變形等特點。其廣泛應用供電、通信、市政、水利、園林景觀、路燈、隧道等領域．地埋灌膠式電纜接頭在國外已經成功運用二十多年，在我國也正大量的使用。
本產品具有以下特性：
1、適用于所有低壓電力電纜，通訊電纜及信號電纜。2、采用先進的樹脂澆注技術，安全簡便、快捷。3、先進的電纜分支接頭，節省空間和電纜。4**的防水絕緣效果和優良的機械保護

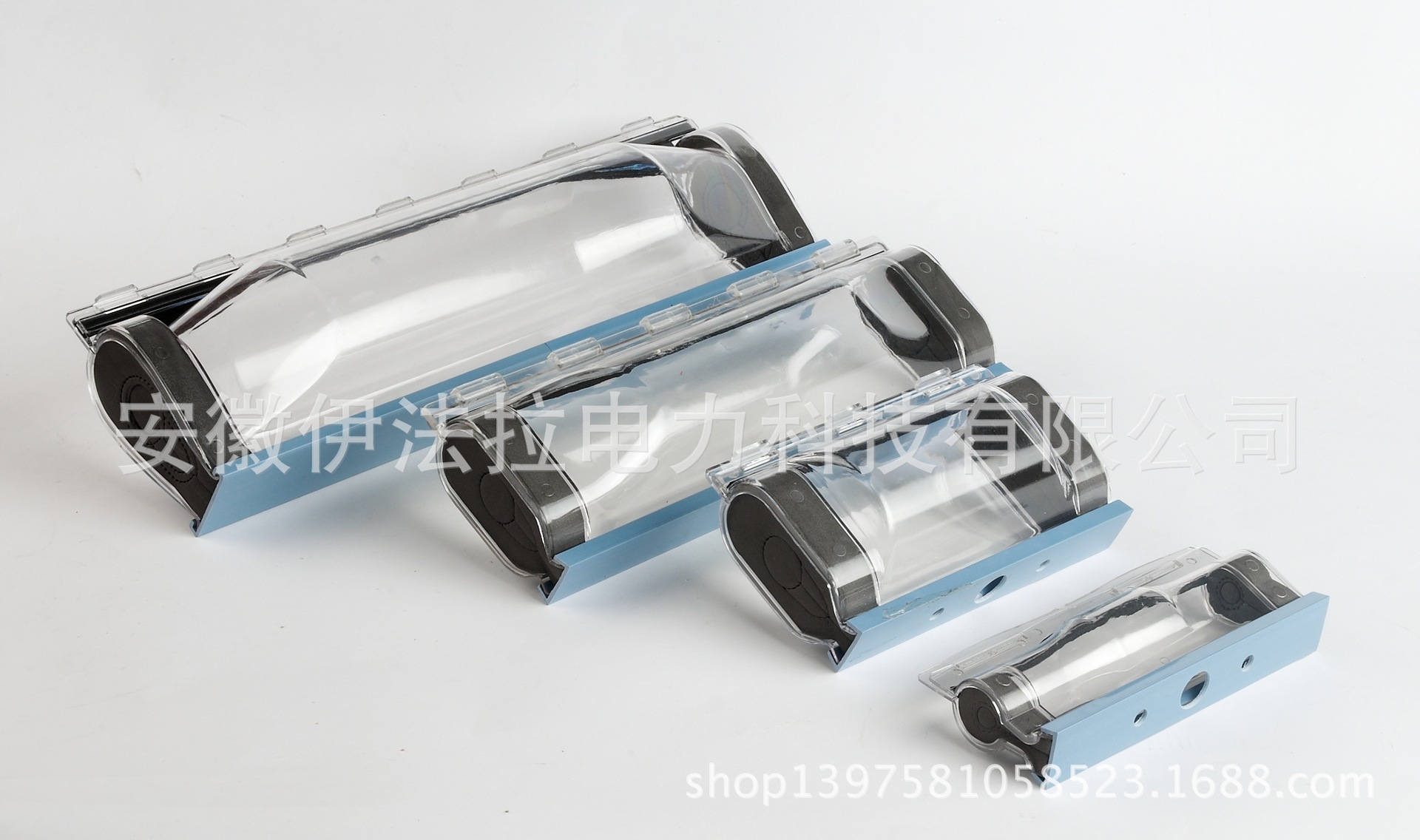

分支接頭防水盒選型表
序號 | 型號 | **大電纜外徑(MM) | **大截面范圍（MM²） | 產品尺寸 （MM） | 填充重量 | ||
主回路 | 分支回路 | 主線回路 | 支線回路 | ||||
1 | F1 | 15 | 15 | 4*1.5-6 | 4*1.5-4 | 175*75*40 | 140G
|
2 | F2 | 29 | 22 | 4*16-25 | 4*6-16 | 175*110*76 | 500G
|
3 | F3 | 29 | 22 | 4*16-25 | 4*6-16 | 300*110*76 | 1000G |
4 | F4 | 35 | 25 | 4*35-95 | 4*6-25 | 400*128*100 | 2500G
|
5 | M5 | 55 | 36 | 4*35-150 | 4*6-70 | 295*175*135 | 2000G
|
6 | F5 | 65 | 56 | 4*95-240 | 4*6-150 | 485*220*180 | 6000G
|
注：電纜護套外徑為選型的**終決定因素，導體截面僅做參考。

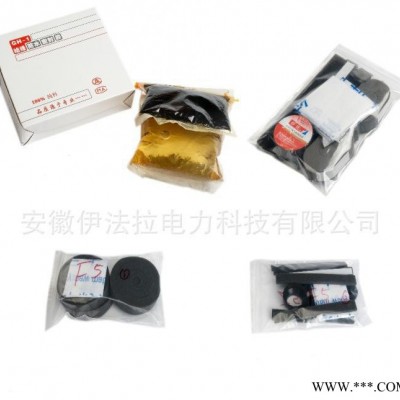

附錄：絕緣防水密封膠使用說明
樹脂使用方法（請嚴格遵守，違反如下操作方法所造成的一切后果我方不負責。
1.先將A組份與B組份數值之間的間隔棒打開，然后充分揉和2-3分鐘，直到均勻。
2.立即將混合好的樹脂倒入分支盒中，如耽誤時間太長容易使樹脂稠甚至于固化。
3.應避免皮膚、眼睛與樹脂直接接觸。
灌膠式電纜分支防水接線盒的安裝
安裝說明：1.剝除電纜需要連接處的外皮,長度應小于模盒長；2.選用一種連接方式,分支或?qū)?建議使用絕緣穿刺線夾；3.將海綿條纏繞在電纜連接的兩端,合上模盒；4.將A和B組樹脂膠按一定比例進行混合,攪拌均勻后倒入模盒內,安裝完5.樹脂固化速度與溫度有關,溫度越高固化**越快,在常溫下約為一小時；
絕緣防水密封膠使用說明
使用說明：
1. 先將A組份與B組份密封膠之間的間隔棒打開，然后充分揉和2-3分鐘，直至均勻。2. 立即將混合好的密封膠倒入絕緣防水盒中，如耽誤時間太長容易使密封膠變稠甚至固化。
注意事項：
1. 安裝時戴好PE手套（隨配件一起附送），如條件允許，可戴上眼鏡和口罩。2. 固定時間受環境溫度影響，在常溫25℃下固化時間為1小時，溫度越低，固化時間相應加長；溫度越高，固化時間越短。3. 施工現場應保持較好的通風條件。4. 未進行灌膠密封膠的置于通風陰涼處，在保質期內使用。密封膠不可暴曬，或與其他化學類產品堆置。
