| 適用范圍 | 電纜接頭 |
|---|---|
| 規格 | 355*65*60 |
| 加工定制 | 是 |
| 材質 | 硅橡膠 |
| 耐溫 | 190 |
| 品牌 | 伊法拉 |
| 型號 | YFL-Z3 |

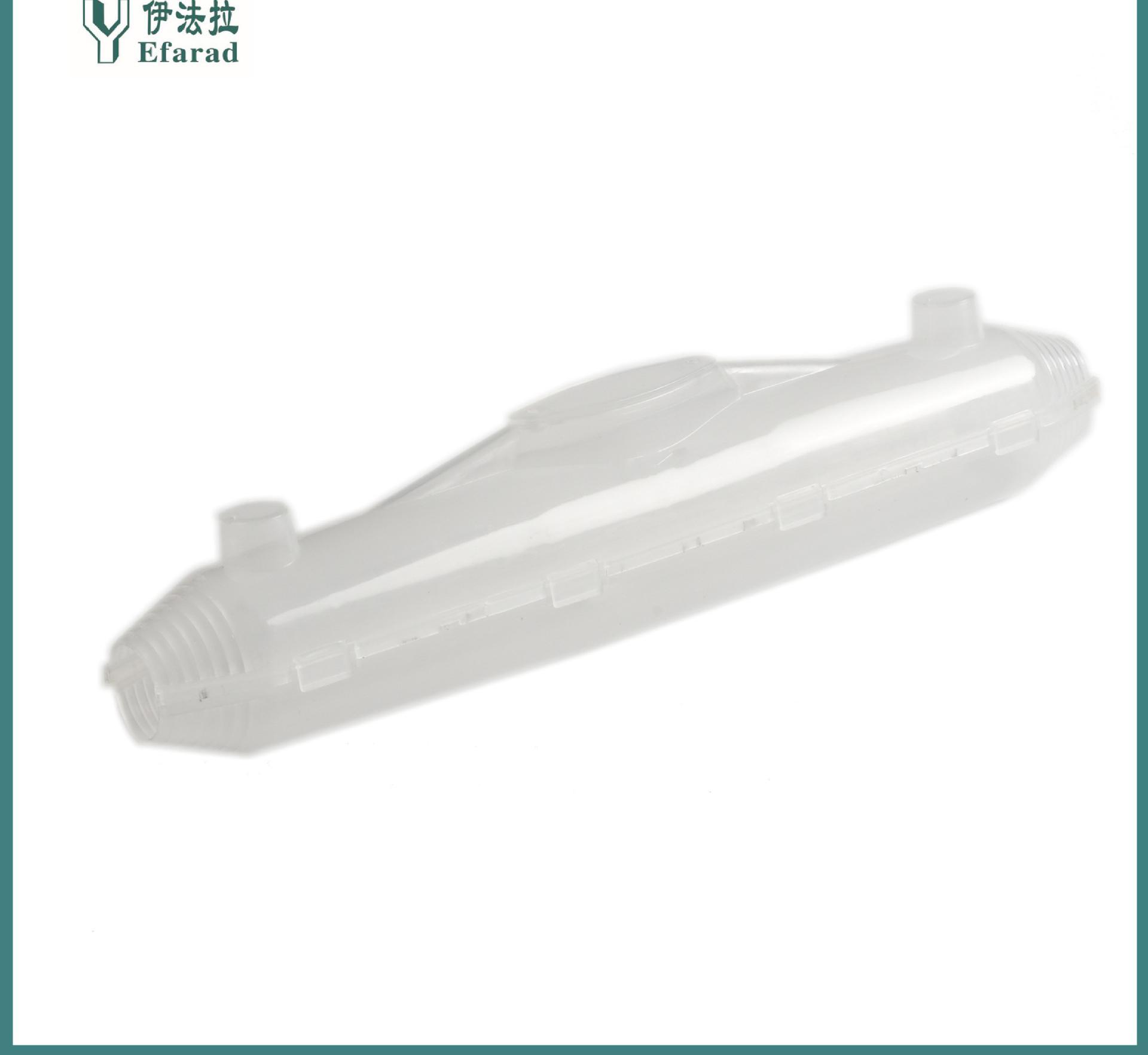

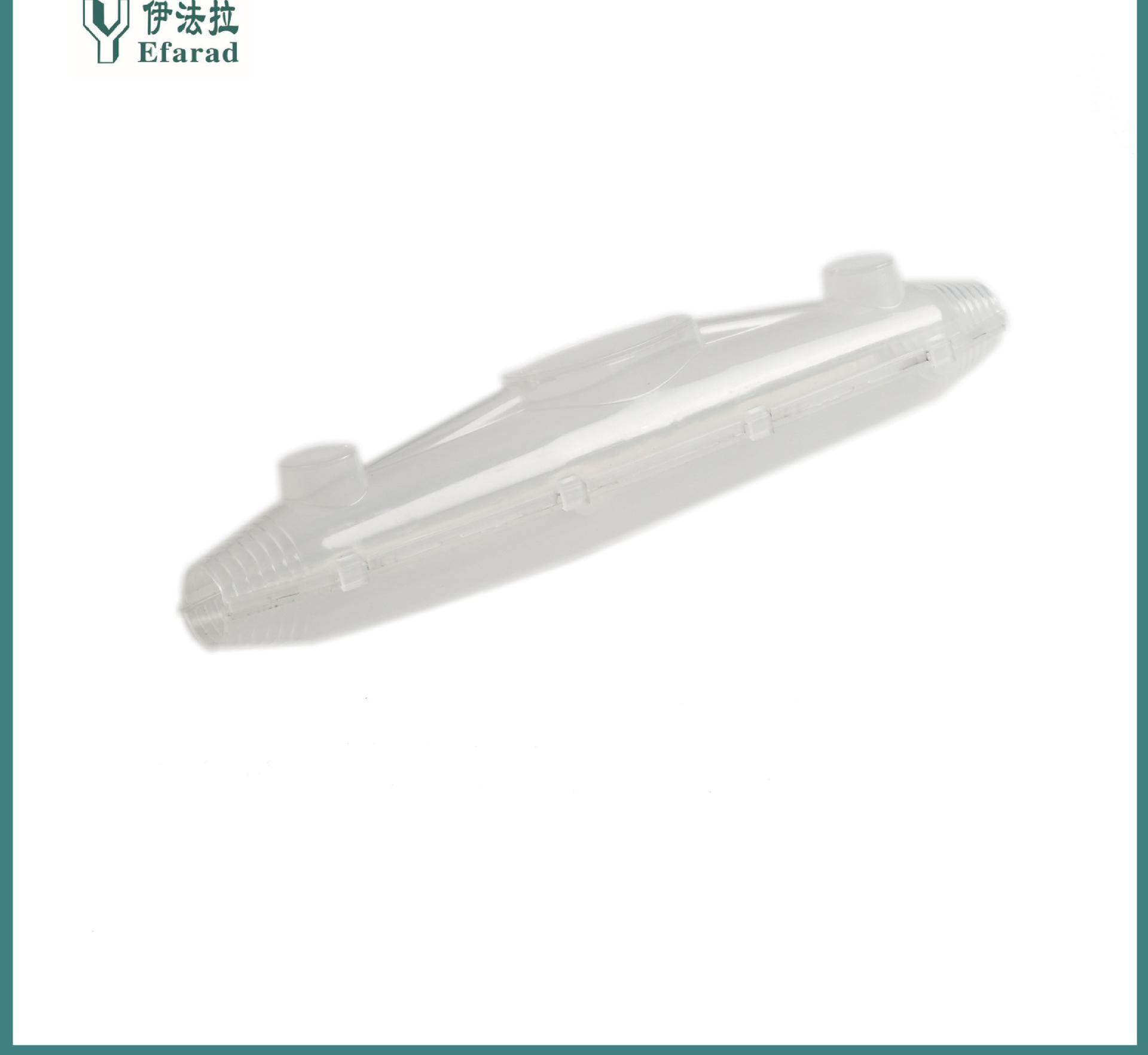

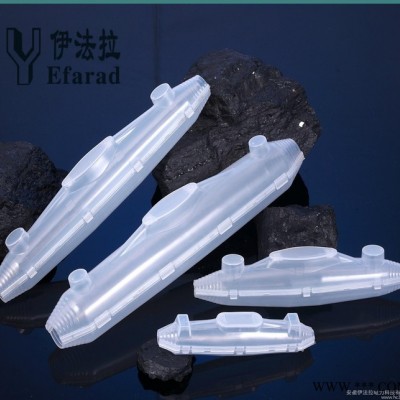

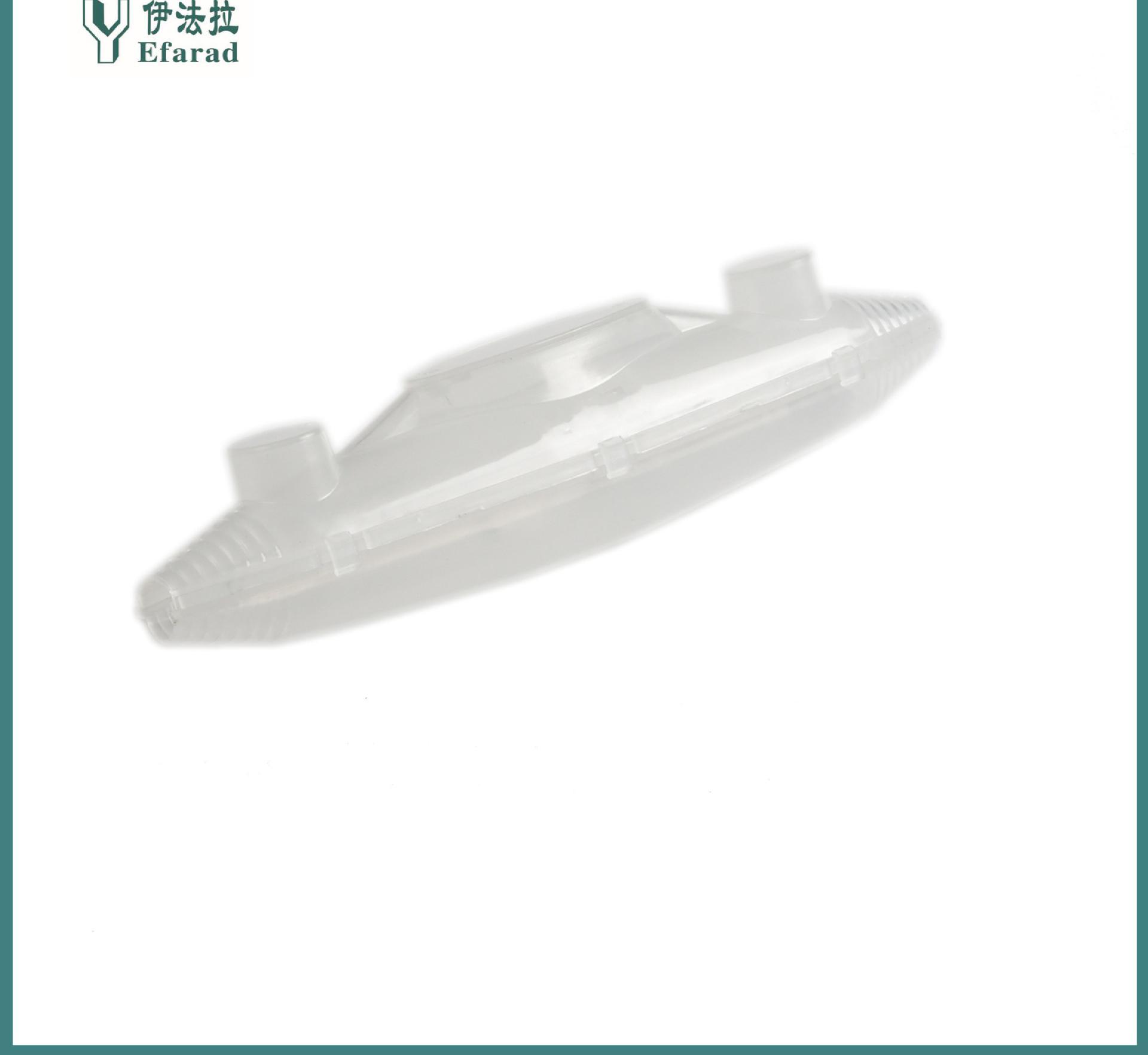

灌膠式地埋電纜防水接線盒主要應用于電線電纜、通訊電纜及信號電纜連接處的保護。
本產品屬于固化防護，不會有任何水和空氣與電纜連接點產生接觸，所有可以直接埋地下，本公司生產的灌膠式地埋電纜防水接線盒具有防水防潮、防爆、防電火花、耐酸、耐堿、外型美觀、品質穩定、完全絕緣不導電、抗撞擊不變形等特點。其廣泛應用供電、通信、市政、水利、園林景觀、路燈、隧道等領域．地埋灌膠式電纜接頭在國外已經成功運用二十多年，在我國也正大量的使用。
本產品具有以下特性：
1、適用于所有低壓電力電纜，通訊電纜及信號電纜。2、采用先進的樹脂澆注技術，安全簡便、快捷。3、先進的電纜分支接頭，節省空間和電纜**的防水絕緣效果和優良的機械保護
直通接頭防水盒選型表
型號 | **大截面范圍（mm2) | 產品尺寸 | 填充重量 | |
無鎧電纜 | 帶鎧電纜 | |||
YFL-Z1 | 3*16 4*16 | 3*10 4*10 | 185*40*45 | 150g |
YFL-Z2 | 3*35 4*25 | 3*16 4*16 | 270*55*55 | 365g |
YFL-Z3 | 3*50 4*50 | 3*50 4*35 | 355*65*60 | 620g |
YFL-Z4 | 3*95 4*95 | 3*95 4*70 | 400*90*75 | 1300g |
YFL-Z5 | 3*240 4*240 | 3*240 4*240 | 485*220*180 | 6000g |
注：電纜護套外徑為選型的**終決定因素，導體截面僅做參考。

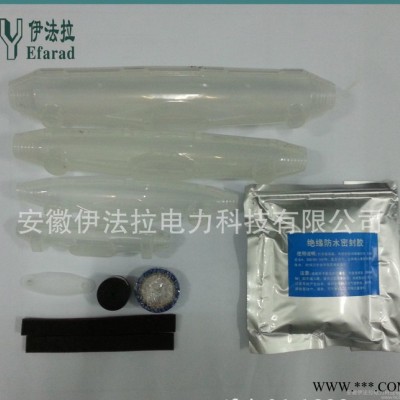

附錄：絕緣防水密封膠使用說明
樹脂使用方法（請嚴格遵守，違反如下操作方法所造成的一切后果我方不負責。
1.先將A組份與B組份數值之間的間隔棒打開，然后充分揉和2-3分鐘，直到均勻。
2.立即將混合好的樹脂倒入分支盒中，如耽誤時間太長容易使樹脂稠甚至于固化。
3.應避免皮膚、眼睛與樹脂直接接觸。
灌膠式電纜分支防水接線盒的安裝
安裝說明：1.剝除電纜需要連接處的外皮,長度應小于模盒長；2.選用一種連接方式,分支或?qū)?建議使用絕緣穿刺線夾；3.將海綿條纏繞在電纜連接的兩端,合上模盒；4.將A和B組樹脂膠按一定比例進行混合,攪拌均勻后倒入模盒內,安裝完5.樹脂固化速度與溫度有關,溫度越高固化**越快,在常溫下約為一小時；
絕緣防水密封膠使用說明
使用說明：
1. 先將A組份與B組份密封膠之間的間隔棒打開，然后充分揉和2-3分鐘，直至均勻。2. 立即將混合好的密封膠倒入絕緣防水盒中，如耽誤時間太長容易使密封膠變稠甚至固化。
注意事項：
1. 安裝時戴好PE手套（隨配件一起附送），如條件允許，可戴上眼鏡和口罩。2. 固定時間受環境溫度影響，在常溫25℃下固化時間為1小時，溫度越低，固化時間相應加長；溫度越高，固化時間越短。3. 施工現場應保持較好的通風條件。4. 未進行灌膠密封膠的置于通風陰涼處，在保質期內使用。密封膠不可暴曬，或與其他化學類產品堆置。
