| 適用范圍 | 電纜接頭 |
|---|---|
| 規格 | 175*110*76 |
| 填充量 | 500g |
| 產地 | 安徽亳州 |
| 品牌 | 伊法拉 |
| 型號 | YFL-F2 |

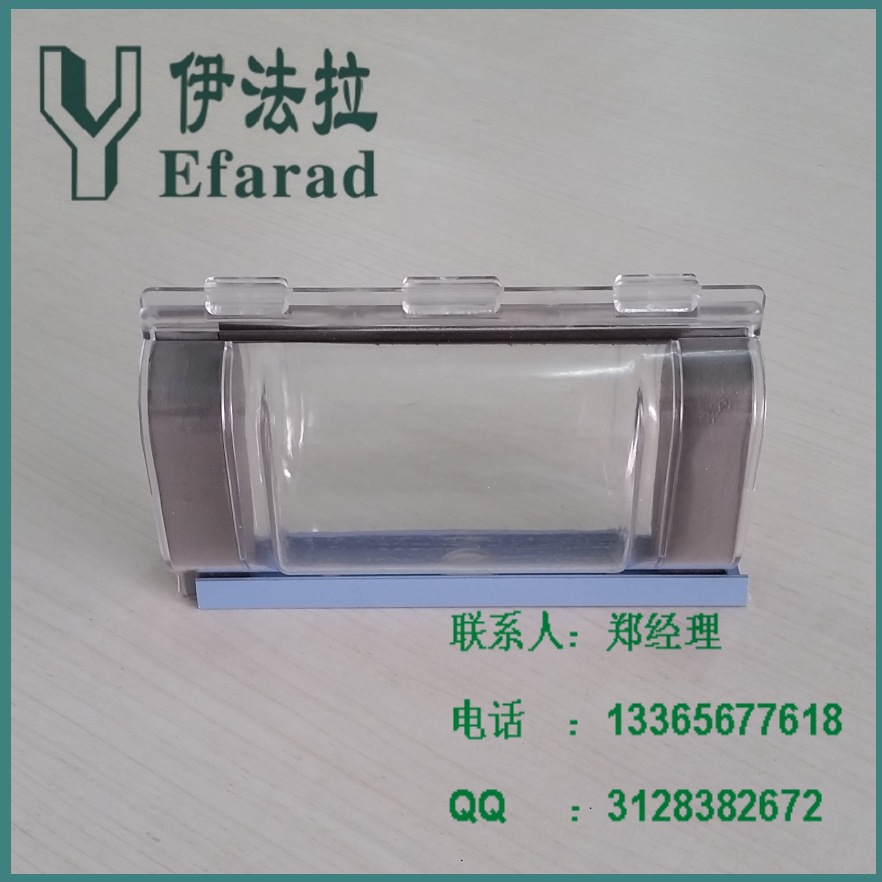

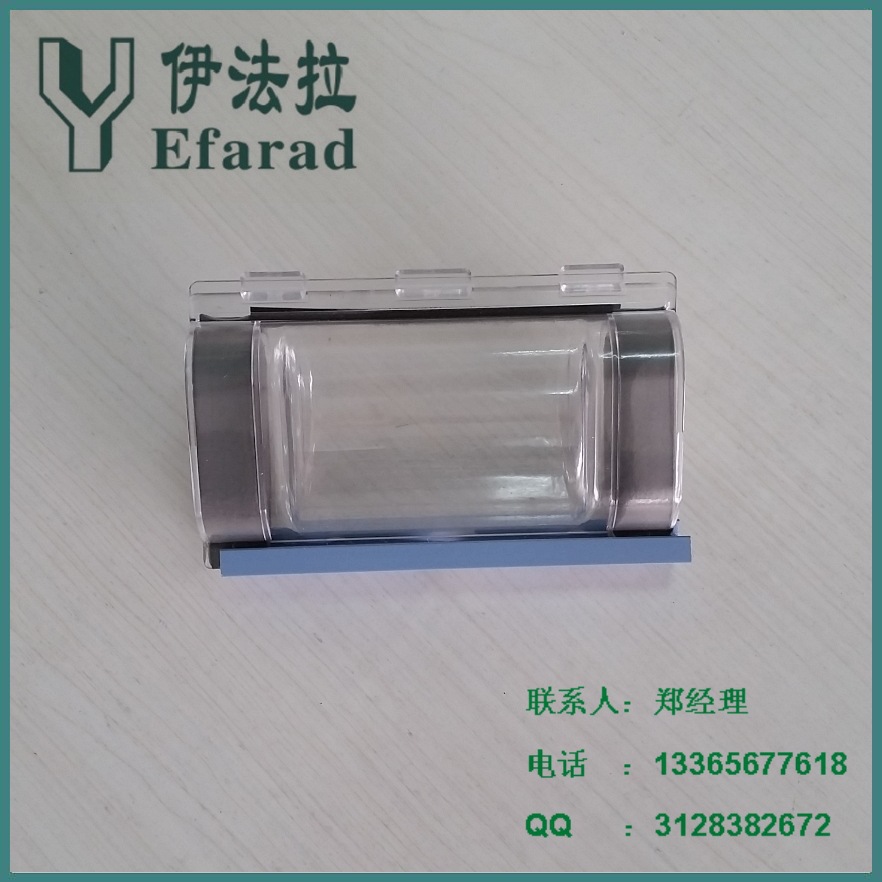

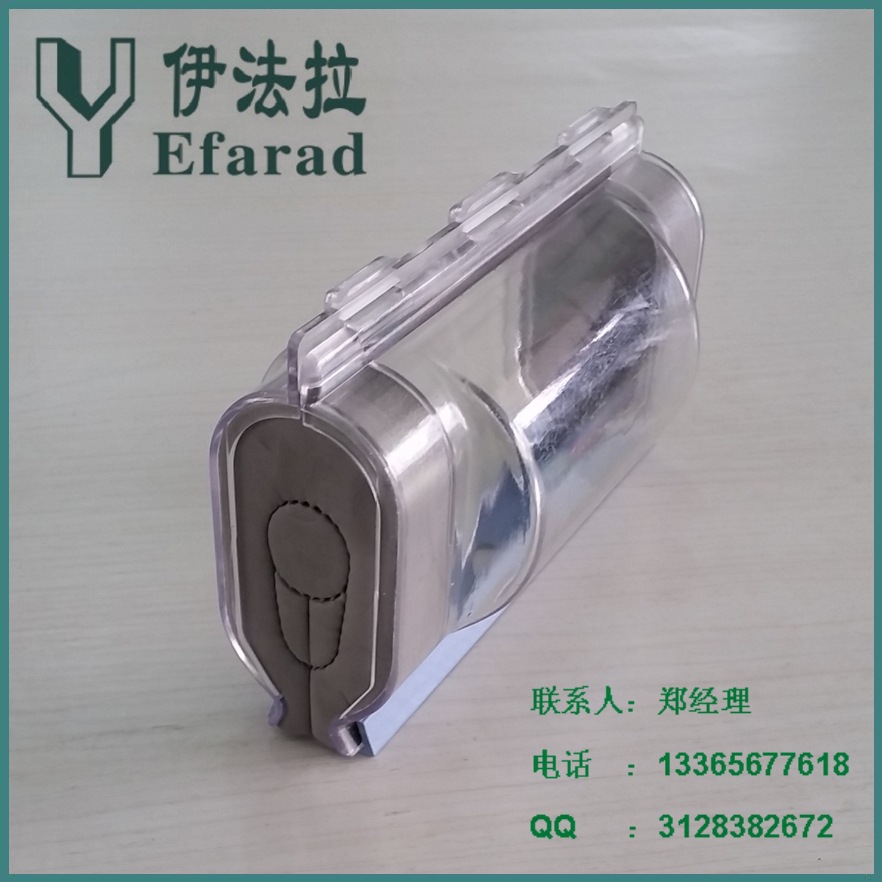

灌膠式地埋電纜防水接線盒主要應用于電線電纜、通訊電纜及信號電纜連接處的保護。
本產品屬于固化防護，不會有任何水和空氣與電纜連接點產生接觸，所有可以直接埋地下，伊法拉電力科技有限公司生產的灌膠式地埋電纜防水接線盒具有防水防潮、防爆、防電火花、耐酸、耐堿、外型美觀、品質穩定、完全絕緣不導電、抗撞擊不變形等特點。其廣泛應用供電、通信、市政、水利、園林景觀、路燈、隧道等領域．地埋灌膠式電纜接頭在國外已經成功運用二十多年，在我國也正大量的使用。
本產品具有以下特性：
1、適用于所有低壓電力電纜，通訊電纜及信號電纜。2、采用先進的樹脂澆注技術，安全簡便、快捷。3、先進的電纜分支接頭，節省空間和電纜**的防水絕緣效果和優良的機械保護

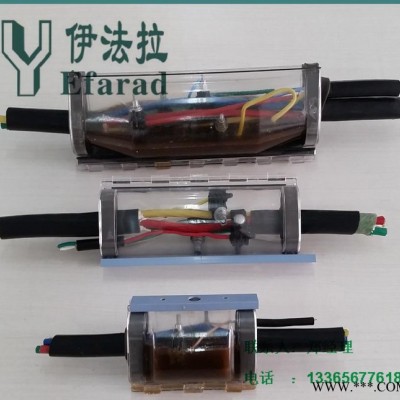

分支接頭防水盒選型表
序號 | 型號 | **大電纜外徑(MM) | **大截面范圍（MM2） | 產品尺寸 （MM） | 填充重量 | ||
主回路 | 分支回路 | 主線回路 | 支線回路 | ||||
1 | F1 | 15 | 15 | 4*1.5-6 | 4*1.5-4 | 175*75*40 | 140G
|
2 | F2 | 29 | 22 | 4*16-25 | 4*6-16 | 175*110*76 | 500G
|
3 | F3 | 29 | 22 | 4*16-25 | 4*6-16 | 300*110*76 | 1000G |
4 | F4 | 35 | 25 | 4*35-95 | 4*6-25 | 400*128*100 | 2500G
|
5 | M5 | 55 | 36 | 4*35-150 | 4*6-70 | 295*175*135 | 2000G
|
6 | F5 | 65 | 56 | 4*95-240 | 4*6-150 | 485*220*180 | 6000G
|
注：電纜護套外徑為選型的**終決定因素，導體截面僅做參考。
附錄：絕緣防水密封膠使用說明
樹脂使用方法（請嚴格遵守，違反如下操作方法所造成的一切后果我方不負責。
1.先將A組份與B組份數值之間的間隔棒打開，然后充分揉和2-3分鐘，直到均勻。
2.立即將混合好的樹脂倒入分支盒中，如耽誤時間太長容易使樹脂稠甚至于固化。
3.應避免皮膚、眼睛與樹脂直接接觸。

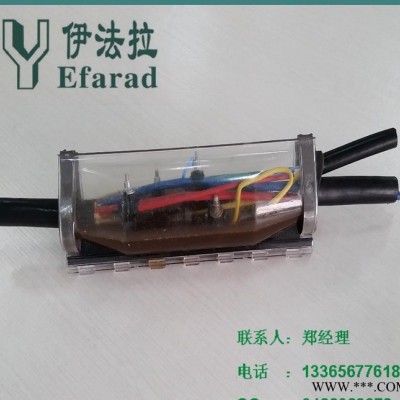

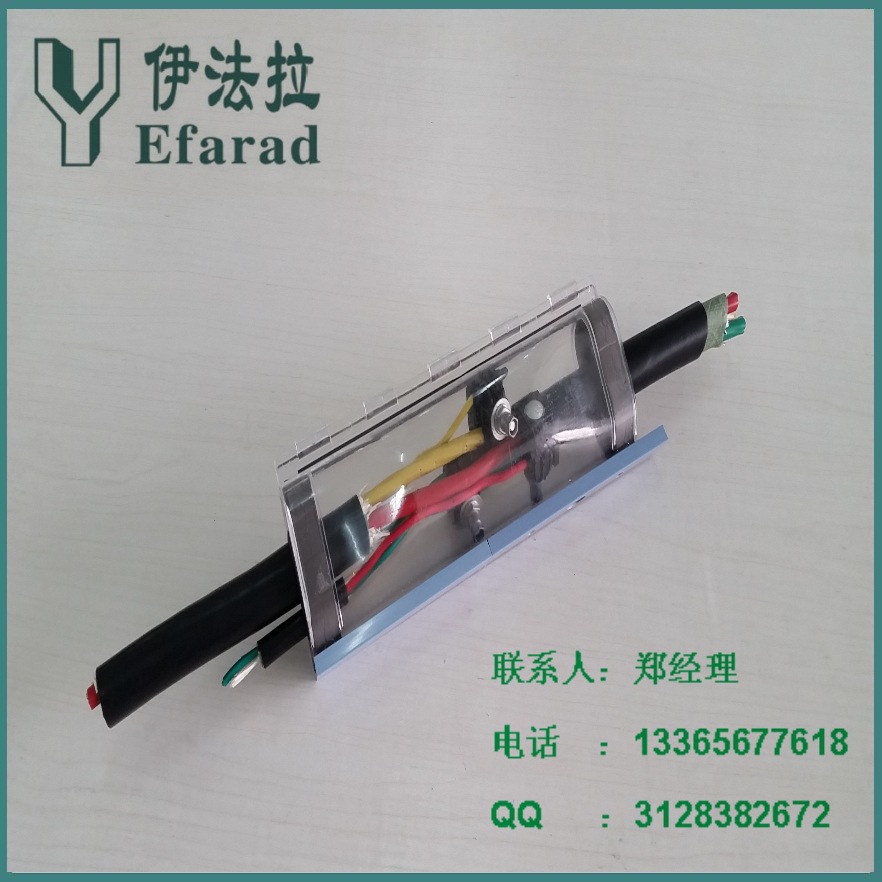

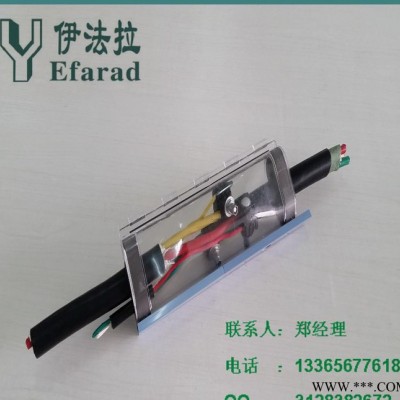

灌膠式電纜分支防水接線盒的安裝
安裝說明：1.剝除電纜需要連接處的外皮,長度應小于模盒長；2.選用一種連接方式,分支或?qū)?建議使用絕緣穿刺線夾；3.將海綿條纏繞在電纜連接的兩端,合上模盒；4.將A和B組樹脂膠按一定比例進行混合,攪拌均勻后倒入模盒內,安裝完5.樹脂固化速度與溫度有關,溫度越高固化**越快,在常溫下約為一小時；
絕緣防水密封膠使用說明
使用說明：
1. 先將A組份與B組份密封膠之間的間隔棒打開，然后充分揉和2-3分鐘，直至均勻。2. 立即將混合好的密封膠倒入絕緣防水盒中，如耽誤時間太長容易使密封膠變稠甚至固化。
注意事項：
1. 安裝時戴好PE手套（隨配件一起附送），如條件允許，可戴上眼鏡和口罩。2. 固定時間受環境溫度影響，在常溫25℃下固化時間為1小時，溫度越低，固化時間相應加長；溫度越高，固化時間越短。3. 施工現場應保持較好的通風條件。4. 未進行灌膠密封膠的置于通風陰涼處，在保質期內使用。密封膠不可暴曬，或與其他化學類產品堆置。
