| 額定電壓 | 380V |
|---|---|
| 功率范圍 | 2.2KW |
| 供電電壓 | 低壓 |
| 頻率范圍 | 0-3000 |
| 營銷方式 | 代理 |
| 品牌 | 海為 |
| 型號 | E2.2T4 |
| 加工定制 | 否 |
| 系列 | E系列經濟型 |

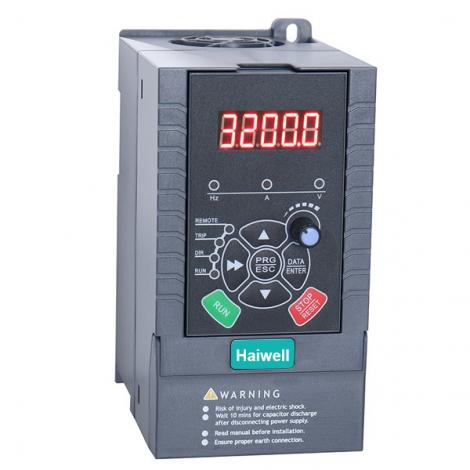

E2.2T4
| 產品系列 | |
| 通訊口 | |
| 網絡制式 | |
| 內置PID功能。支持國際標準RS485通訊（Modbus RTU）。簡易PLC，多段速運行。V/F曲線多樣化，V/F可分離。自動穩壓功能（AVR），保持輸出電壓恒定。 | |
| 變頻器型號 | 電源容量KVA | 輸入電流A | 輸出電流A | 適配電機 | 發熱功耗KW | |
| KW | HP | |||||
| 三相380V | ||||||
| E2.2T4 | 4 | 5.8 | 5.1 | 2.2 | 3 | 0.066 |

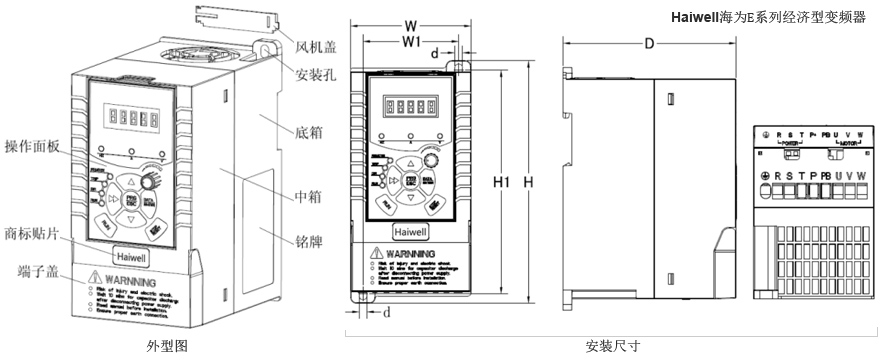

產品外形及安裝尺寸
| 變頻器型號 | 外形及安裝尺寸 | 重量 | |||||
| W | W1 | H | H1 | D | Φd | ||
| 三相380V | |||||||
| E2.2T4 | 82.6 | 65.5 | 166 | 154 | 118.5 | Φ5.2 | 1.25kg |
操作面板

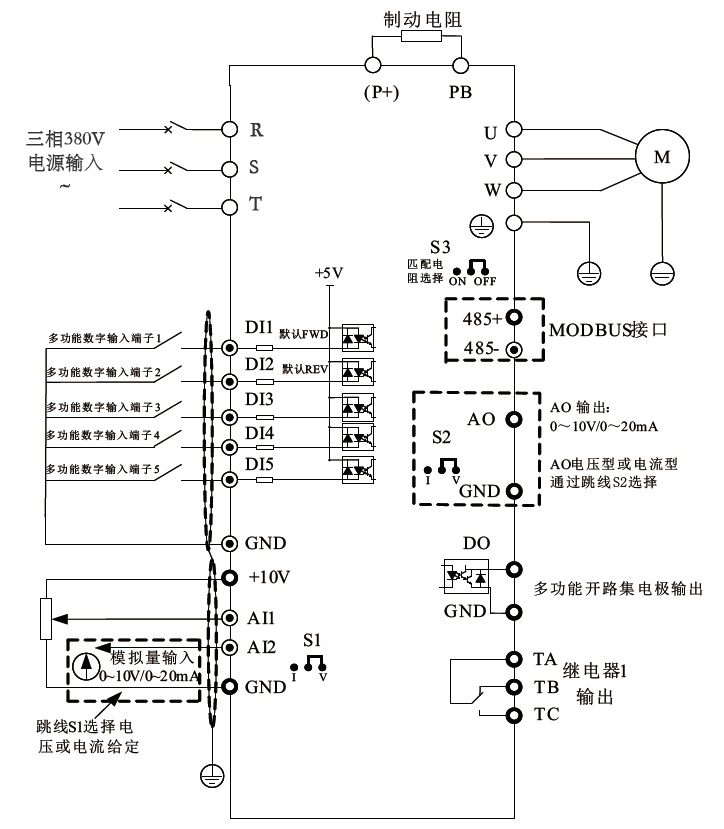

主控示意圖
| 項目 | 規格 | |
| 基本功能 | 頻率 | 矢量控制：0～300Hz V/F 控制：0～3000Hz |
| 載波頻率 | 0.5kHz～16kHz 可根據負載特性，自動調整載波頻率。 | |
| 輸入頻率分辨率 | 數字設定：0.01Hz 模擬設定：頻率×0.025% | |
| 控制方式 | 開環矢量控制（SVC）、V/F控制 | |
| 啟動轉矩 | G 型機：0.5Hz/（SVC） P 型機：0.5Hz/ | |
| 調速范圍 | 1：100（SVC） | |
| 穩速精度 | ±0.5%（SVC） | |
| 過載能力 | G 型機：150% 額定電流 60s；180% 額定電流 3s P 型機：120% 額定電流 60s；150% 額定電流 3s | |
| 轉矩提升 | 自動轉矩提升；手動轉矩提升 0.1%～30.0% | |
| V/F 曲線 | 三種方式：直線型；多點型；N 次方型 V/F 曲線 （1.2 次方、1.4 次方、1.6 次方、1.8 次方、2 次方） | |
| V/F 分離 | 2種方式：全分離、半分離 | |
| 加減速曲線 | 直線或 S 曲線加減速方式。四種加減速時間，加減速時間范圍 0.00s～65000s。 | |
| 直流制動 | 直流制動頻率：0.00Hz～頻率 制動時間：0.0s～36.0s 制動動作電流值：0-100 | |
| 點動控制 | 點動頻率范圍：0.00Hz～50.00Hz 點動加減速時間：0.00s～65000s | |
| 簡易 PLC、多段速運行 | 通過內置 PLC 或控制端子實現16段速運行 | |
| 內置 PID | 可方便實現過程控制閉環控制系統 | |
| 自動電壓調整（AVR） | 當電網電壓變化時，能自動保持輸出電壓恒定 | |
| 過壓過流失速控制 | 對運行期間電流電壓自動限制，防止頻繁過流過壓跳閘 | |
| 快速限流功能 | 減小過流故障，保護變頻器正常運行 | |
| 轉矩限定與控制 | “挖土機”特性，對運行期間轉矩自動限制，防止頻繁過流跳閘；閉環矢量模式可實現轉矩控制 | |
| 個性化功能 | 出色的性能 | 以高性能的電流矢量控制技術實現異步電機控制 |
| 瞬停不停 | 瞬時停電時通過負載回饋能量補償電壓的降低，維持變頻器短時間內繼續運行 | |
| 快速限流 | 避免變頻器頻繁的出現過流故障 | |
| 虛擬 IO | 五組虛擬 DIDO，可實現簡易邏輯控制 | |
| 定時控制 | 定時控制功能：設定時間范圍 0.0Min～6500.0Min | |
| 多電機切換 | 二組電機參數，可實現二個電機切換控制 | |
| 多線程總線支持 | 支持：RS-485總線 | |
| 強大的后臺軟件 | 支持變頻器參數操作及虛擬示波器功能。通過虛擬示波器可實現對變頻器內部狀態的圖形監視 | |
| 運行 | 命令源 | 操作面板給定、控制端子給定、串行通訊口給定?？赏ㄟ^多種方式切換 |
| 頻率源 | 10 種頻率源：數字給定、模擬電壓給定、模擬電流給定、脈沖給定、串行口給定?？赏ㄟ^多種方式切換。 | |
| 輔助頻率源 | 10 種輔助頻率源?？伸`活實現輔助頻率微調、頻率合成。 | |
| 輸入端子 | 標準： 5個數字輸入端子; 2 個模擬量輸入端子，1 個僅支持 0～10V 電壓輸入；1 個支持 0～10V 電壓輸入或 0～20mA 電流輸入。 | |
| 輸出端子 | 標準： 1 個數字輸出端子； 1 個繼電器輸出端子； 1個模擬輸出端子，支持 0～20mA 電流輸出或 0～10V 電壓。 | |
| 顯示與鍵 盤操作 | LED 顯示 | 顯示參數 |
| LCD 顯示 | 可選件，中 / 英文提示操作內容 | |
| 參數拷貝 | 可通過 LCD 操作面板選件實現參數的快速復制 | |
| 按鍵鎖定和功能選擇 | 實現按鍵的部分或全部鎖定，定義部分按鍵的作用范圍，以防止誤操作 | |
| 保護功能 | 上電電機短路檢測、輸出缺相保護、過流保護、過壓保護、欠壓保護、 過熱保護、過載保護等 | |
| 環境特性 | 使用場所 | 室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
| 海拔高度 | 低于 1000m | |
| 環境溫度 | －10℃～＋40℃（環境溫度在 40℃～50℃，請降額使用） | |
| 濕度 | 小于 95%RH，無水珠凝結 | |
| 振動 | 小于 5.9m/s2（0.6g） | |
| 存儲溫度 | －20℃～＋60℃ | |
