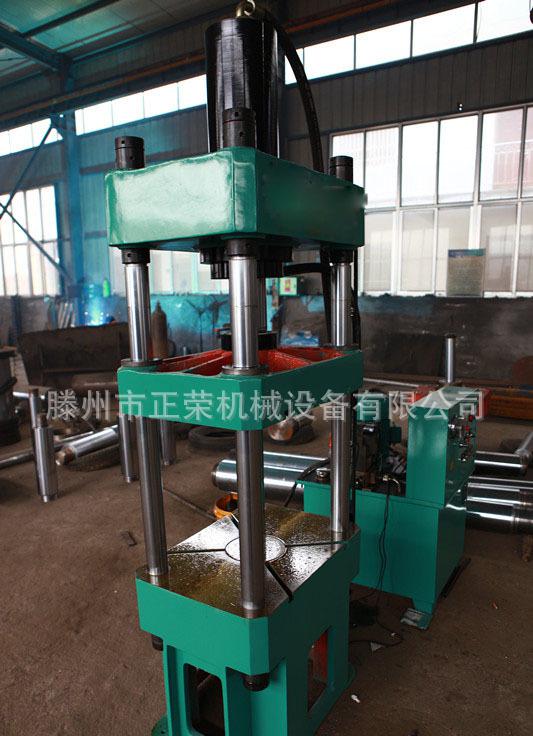

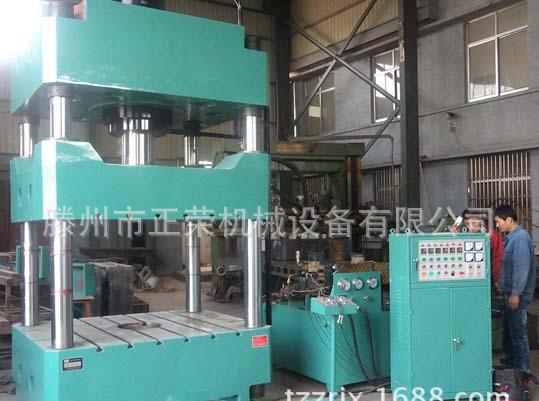

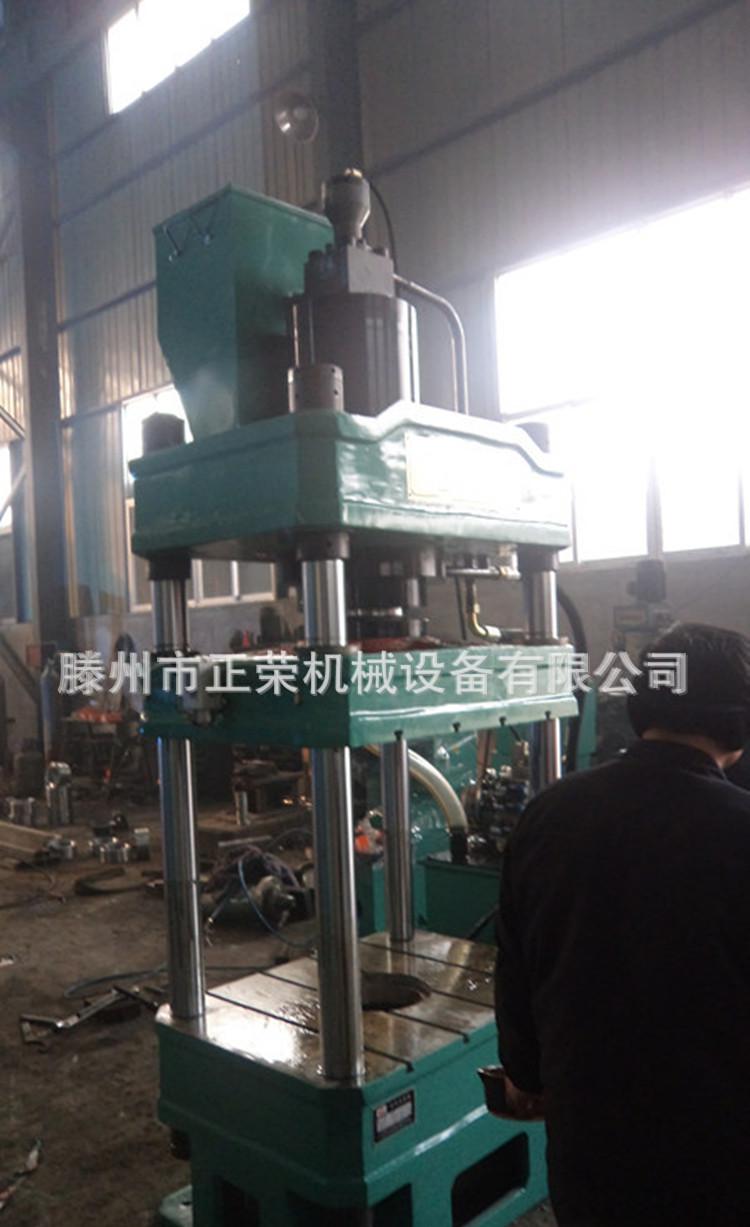

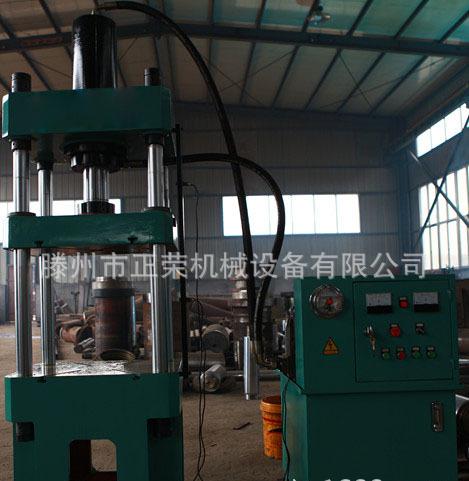

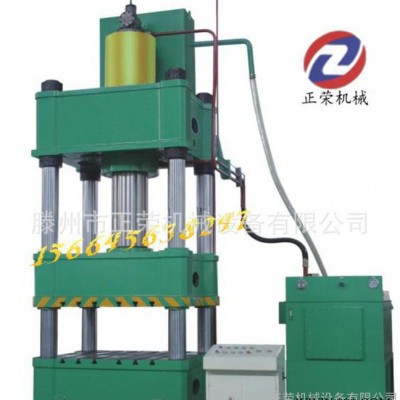

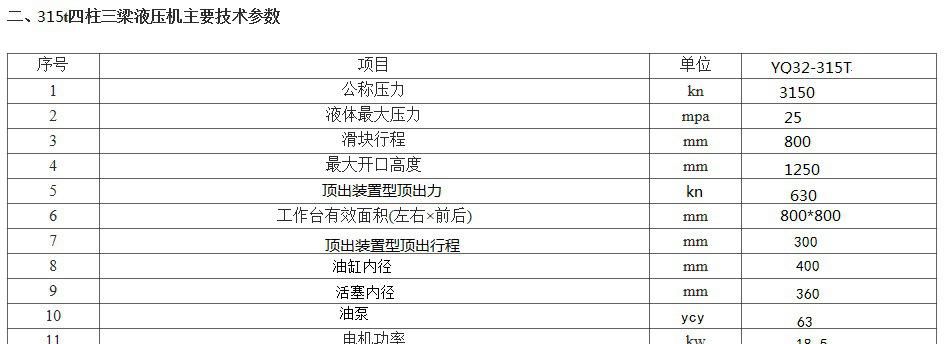

一、315t四柱三梁液壓機性能及結構概述

    本機由主機及控制機構兩大部分組成，通過主管道及電氣裝置聯系起來構成一體。主機包括機身、主油缸、頂出油缸及允液系統寺?，F(xiàn)將各部分結構和作用分述如下

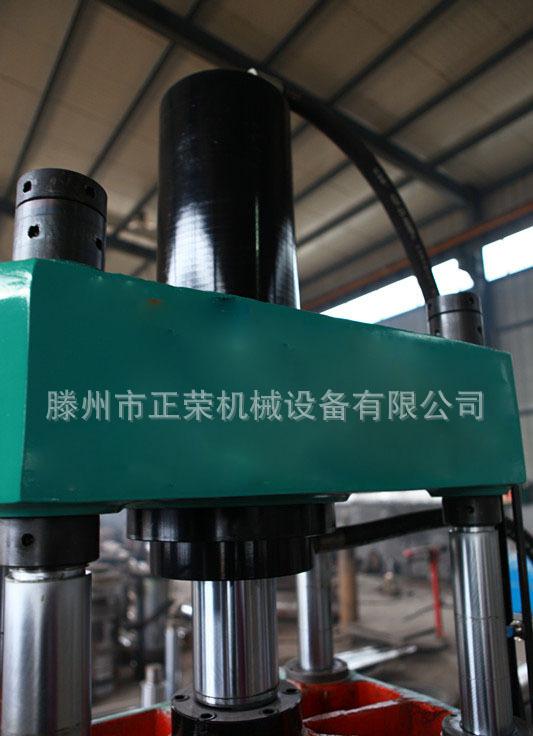

1、機身（見外形圖）

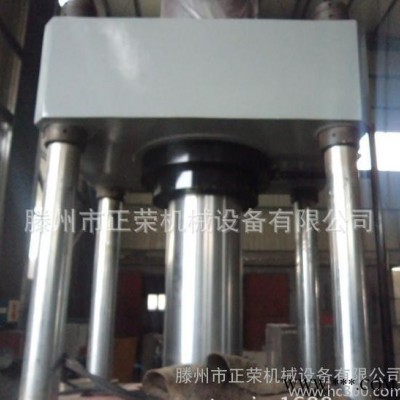

機身由上橫梁、滑塊、工作臺、立柱、鎖緊螺母、調節螺母等組成，上橫梁和工作臺用四根立柱與鎖緊螺母聯成一究竟剛性桁架，滑塊則由四根立柱導向，在蹭作上下運動。通過調節四個調節螺母，可調節滑塊下平面對工作臺臺面的不平行度及行程時的不垂直度。

在滑塊下平面及工作臺上平面上，設有T形槽，可配M24的螺栓**安裝工模具用。

在工作臺中央有一圓孔，頂出缸由壓套緊壓于圓孔內的臺階上，在上橫梁中央孔內，裝有主油缸。主油缸由缸口端的臺階和大螺母緊固于橫梁上?；瑝K中央的大孔，是用來裝主活塞桿的，由螺栓和螺紋法蘭反滑塊與主活塞桿聯成一體。在滑塊四立柱孔內，裝有導套，以便于磨損后更換同，在外部均裝有壓配式的壓注油杯，用以潤滑立柱——導套運動付，在孔口端均裝有防塵圈，以防止污物進入運動付，保持運動的潔凈。

在鎖緊螺母和調節螺母上，均配有緊定螺釘?shù)淖香~墊，機器調整好后，擰緊螺釘可防止螺母松動。

2、主油缸

主油缸為雙作用活塞式油缸，缸底為封底式整體結構，在缸體內裝有活塞頭，在活塞頭的外圈上，裝有兩道向上，一道向下的孔用Yx形密封圈與缸壁密封；活塞頭的內圈與活塞桿的密封，是由兩道O形密封圈來實現，從而使缸內形成上下兩個油腔。

在缸口裝有導向套，以保證活塞運動時有良好的導向性能。在導向套內孔裝有一道軸用Yx形密封圈，在導向套外圓上裝有兩道O形密封圈，以保證缸口部分的密封性能。缸口端采用可拆卸式的卡環聯接，在端部裝有防塵圈，以防止污物進入油缸內，保持油液的清潔。

在主油缸的缸底上裝有充液閥，以螺紋聯接，并由O形密封圈密封。在缸體的上端面，裝有充液筒，用螺栓堅固聯接，并用耐油橡膠圈密封。

3、頂出油缸（選配）

頂出油缸的形式和作用原理與主油缸相同。缸底采用了卡鍵式結構，可以拆卸。

在活塞頭的外圈，只布置兩道（一上一下）方向相反的孔用Yx形密封圈。

在活塞桿外伸端的端面上，設有一個標準螺紋孔，以供配置頂桿用。

在缸體的上端面，有2-M12的標準螺孔，供吊裝頂出缸用。

4、充液系統（選配）

充液系統由充液閥和充液筒兩部分組成。

當滑塊快速下行時，由于主油缸上腔的負壓而吸開充液閥的主閥，使液壓機充液筒內的大量油液流入主缸上腔，以使滑塊能順利的快速下行。卸壓時，控制油首先進入控制閥內，使其控制活塞克服彈簧力，推動卸荷閥芯下行，使主缸上腔的高壓油通過卸荷閥芯與充液筒內接通，達到卸壓的目的。在充液筒上部設有長形油標，用來觀察油位。充液筒踣的溢流管，把充液筒的容積分為兩部分：下部油液是供滑塊快速下行用的，上部容積則是容納滑塊回程時，主缸上腔排出的油液。在充液筒的側下部，裝有一閘閥，用于定期更換油液。

充液閥是用閥座上的螺紋與油缸缸底緊固聯接的，并用O形密封圈密封。充液筒是由中部平面與主缸上端面相聯接，并用螺栓緊固，耐油橡膠墊密封的。在筒的蓋上設有通氣孔，在充液筒內設有吊鉤。動力機構是由油箱。高壓油泵、電動機、集成閥塊等組成。它是產生和分配工作油液，使主機能完成各項預定動作的機構。油箱是一個盛油的容器，又是動力機構的基礎，用地腳螺栓直接安裝在地基上。全機所需要的液壓油均裝于內。并由此進行循環。油箱內設有過濾網，把油箱內的容積分為吸油區和回油區，以保證吸油區油液的清潔，在油箱外部的前壁上，裝有長形油標，可以直接觀察到油箱內油液的位置。在箱蓋上裝有電動機、高壓油泵、集成閥塊等元件。在箱蓋上還開有注油孔，并配有濾油筒，以防止加油時落入污物。油箱兩旁有側門，便于油箱清洗工作。

主油缸為雙作用活塞式油缸，缸底為封底式整體結構，在缸體內裝有活塞頭，在活塞頭的外圈上，裝有兩道向上，一道向下的孔用Yx形密封圈與缸壁密封；活塞頭的內圈與活塞桿的密封，是由兩道O形密封圈來實現，從而使缸內形成上下兩個油腔。在缸口裝有導向套，以保證活塞運動時有良好的導向性能。在導向套內孔裝有一道軸用Yx形密封圈，在導向套外圓上裝有兩道O形密封圈，以保證缸口部分的密封性能。缸口端采用可拆卸式的卡環聯接，在端部裝有防塵圈，以防止污物進入油缸內，保持油液的清潔。在主油缸的缸底上裝有充液閥，以螺紋聯接，并由O形密封圈密封。在缸體的上端面，裝有充液筒，用螺栓堅固聯接，并用耐油橡膠圈密封。

5、動力機構

動力機構是由油箱。高壓油泵、電動機、集成閥塊等組成。它是產生和分配工作油液，使主機能完成各項預定動作的機構。

6、液壓系統

液壓系統由能源轉換裝置（泵和油缸），能量調節裝置（閥塊）及能量輸送裝置（油箱、充液筒、管路）等組成，借助電氣系統的控制，驅動滑塊及頂出缸活塞運動，完成各項工藝動作循環。

本機具有調整、手動、半自動三種操縱方式可供選擇。依靠滑塊和頂出活塞的配合動作，完成各種制件的工藝要求。

調整操作為按壓相應按鈕，得到要求的前進動作。

手動操作為按壓相應按鈕，得到要求的連續動作。

半自動操作為按壓相應按鈕，使滑塊自動完成一個工藝循環動作。

在半自動操作中，按工藝方式可分為定壓成形和定行程成形兩種工藝方式。

在手動操作中，借助油均裝于內和頂出活塞的配合動作不可完成薄板拉伸工藝。
