本公司供應步進電機驅動單元，品牌業寶，型號：步進電機驅動器：MD-2545；開關電源：S-145-24；放電鉗：RC880，產品類別：驅動單元，外形尺寸：400*260*170mm，重量：8kg。質量保證，歡迎咨詢洽談。

1.產品介紹

該單元以24V開關電源與小型步進電機驅動器和放電鉗為核心構成。

2.技術參數

單元型號：步進電機驅動器：MD-2545；開關電源：S-145-24；放電鉗：RC880

電氣規格：

      輸出電壓：24V

      最大輸出電流：6A

      驅動器輸出電流：1~4.5Amps

      步進信號頻率：2~2M Hz

      步進脈沖寬度：250ns

      方向信號寬度：50us

      欠壓保護：20V

      過壓保護：60V

      輸入信號電壓：4~28V

       OUT導通電流：100mA

       OUT承受電壓：30V

特性：

      脈沖方向：雙脈沖模式

      電流控制：交流伺服原理，高速大力矩輸出，低振動，低噪音，低發熱

      細分設置：8種細分，400、800、1600、3200、6400、12800、25600、51200

      速度范圍：選配合適的步進電機，最高可達3000rpm

      運行電流：8檔

      使能輸入：控制驅動器是否給電機供電，清除驅動器故障信號

      故障輸出：驅動器故障信號輸出，光電隔離

      電機選擇：通過16檔旋鈕開關匹配電機參數，以獲得更好的運行性能

      抑制中頻共振：自動計算共振點，抑制中頻振動

開機系統自測：驅動器上電初始化自動檢測電機參數并由此優化電機電流算法和抗共振電子阻尼系數

控制方式：脈沖&方向模式

數字輸入濾波器：2MHz數字信號濾波器

空閑電流：16位旋轉撥碼器選擇電機參數及負載量比，使系統運行在最佳狀態撥碼開關選擇

驅動器自檢：在電機停止運行后1.0秒電流會自動減為額定電流的50%或90%

                    撥碼開關選擇

                    電機以1rev/s速度做兩圈正反轉往復運動

電源額定電壓：AC 220V

尺寸：400*260*170mm

重量：8kg

3.附件

   1）電源線：1條
   2）香蕉插頭連接導線：若干

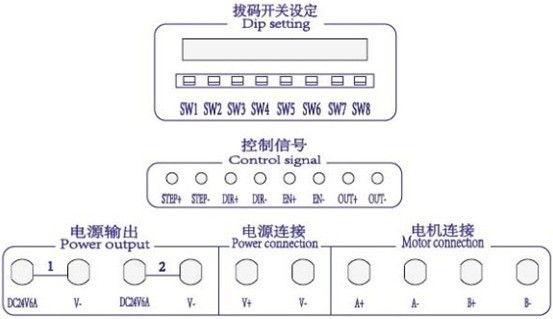

4.接線面板示意圖

   該單元面板接線端口如下圖所示：

面板上：

SW1~SW8：撥碼開關；

STEP+，STEP：脈沖信號；

DIR+、DIR-：方向信號；

EN+、EN-：使能信號；

OUT+、OUT-：報錯輸出信號；

DC24V6A、V-：24V電源輸出；

V+、V-：步進電機驅動器24V電源輸入；

A+、A-、B+、B-：電機連接；

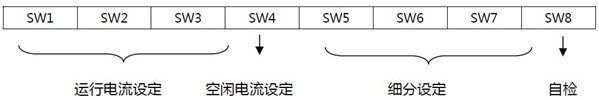

5.驅動器運行參數設定

6.驅動器運行參數設定

7.電流設定

8.細分設定

溫情提示：

        本產品的使用可登陸本公司網站（www.gzyebao.com）下載相關資料，有關PLC的詳細資料可參閱松下電器FP-X系列用戶手冊。
