| 加工定制 | 是 |
| 適用范圍 | 多級泵 |

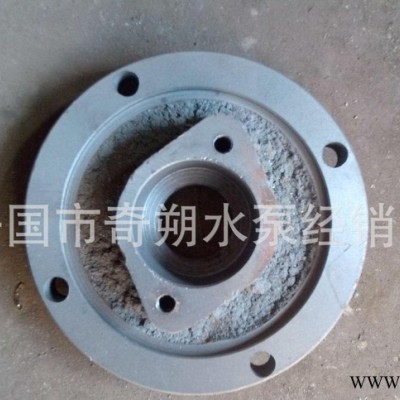

| 規格 | 尾蓋 |
| 品牌 | 奇朔 |
| 型號 | 80D30 |

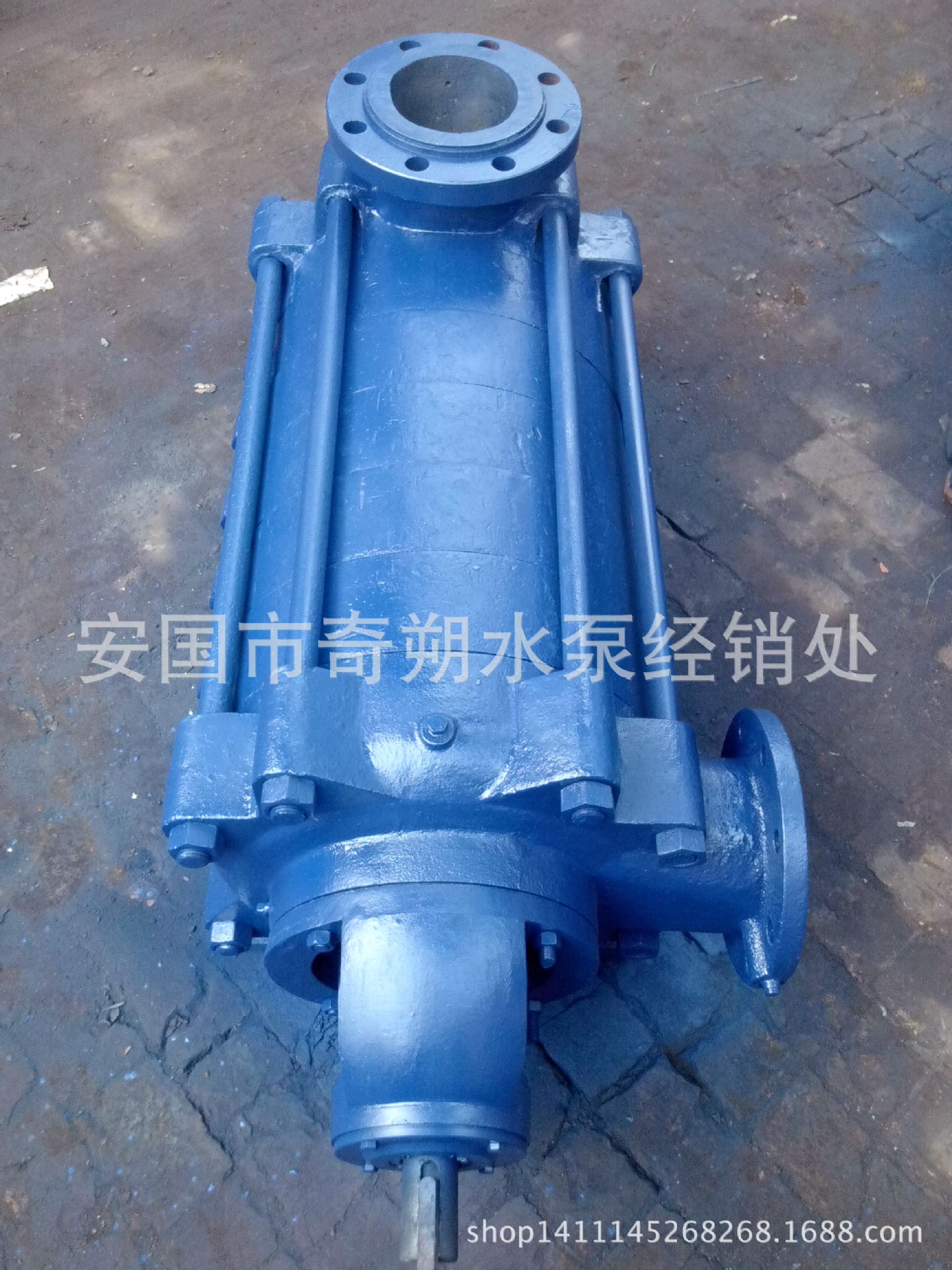

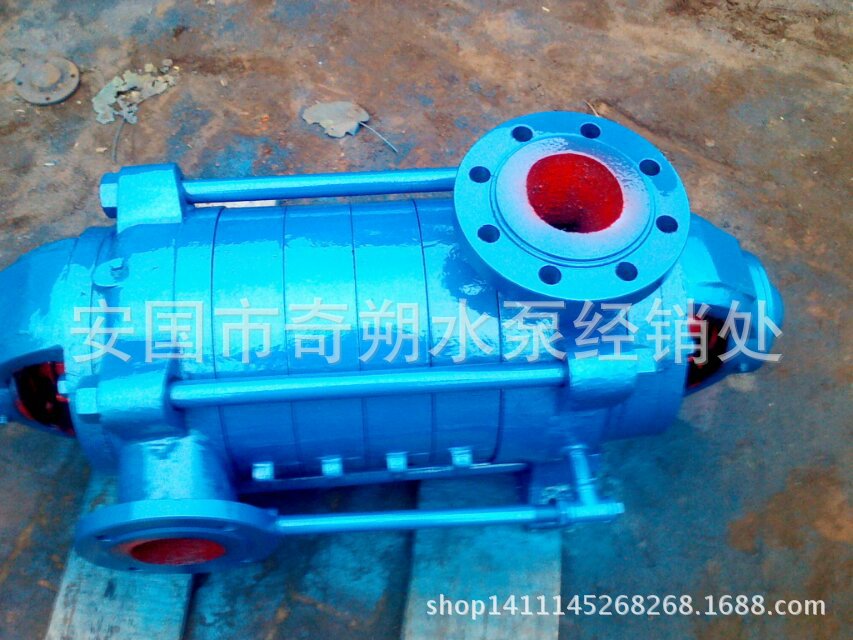

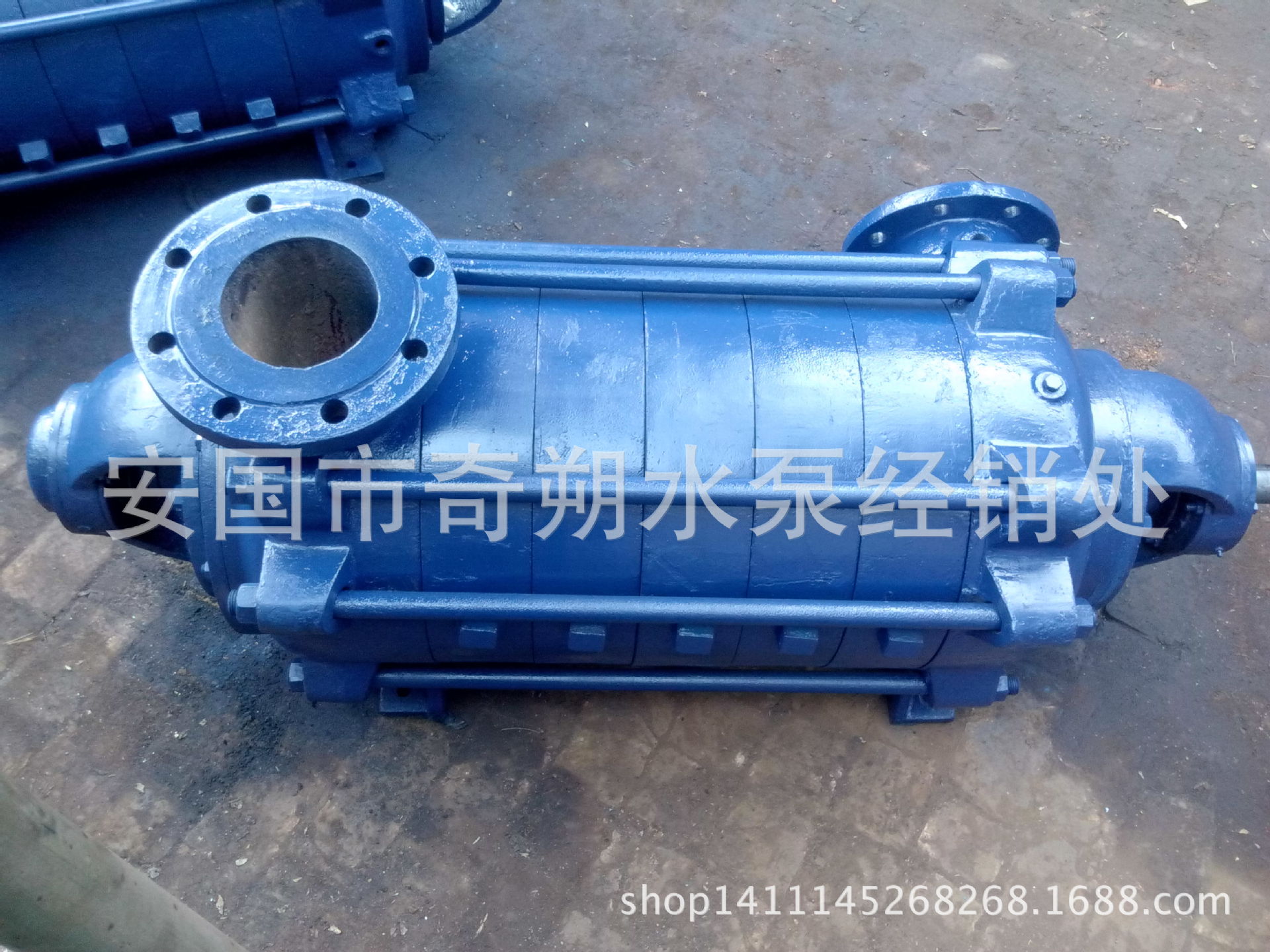

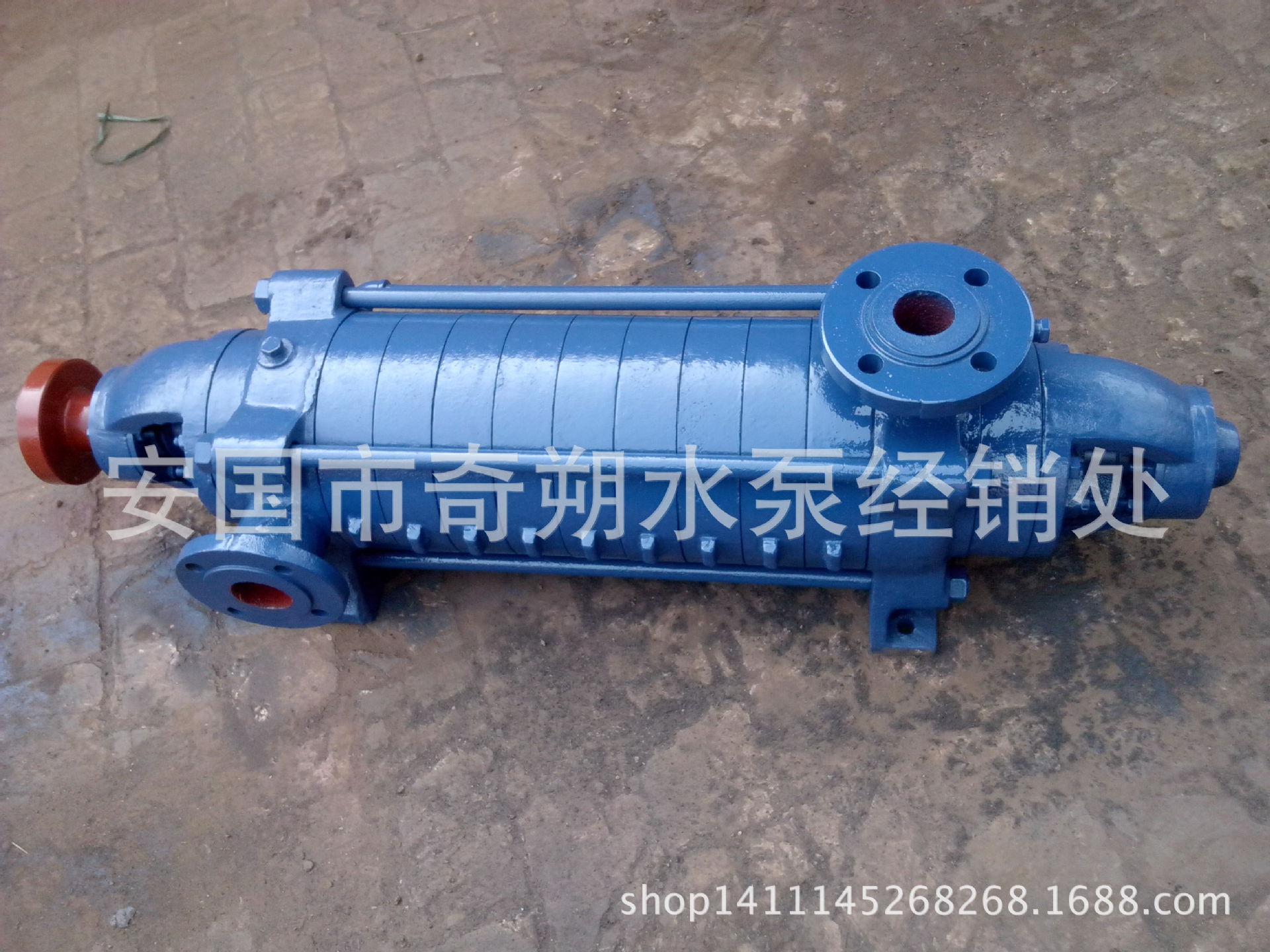

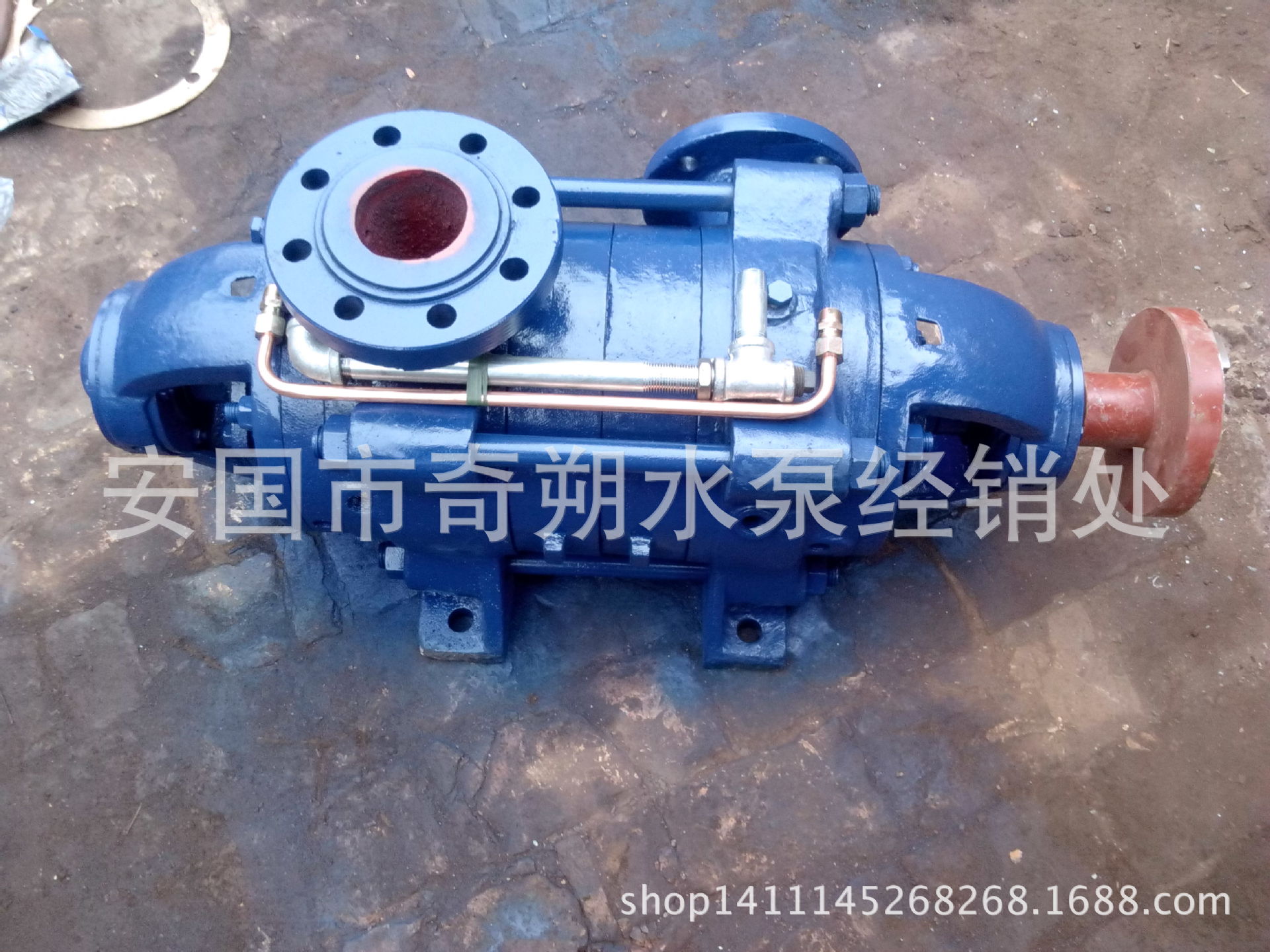

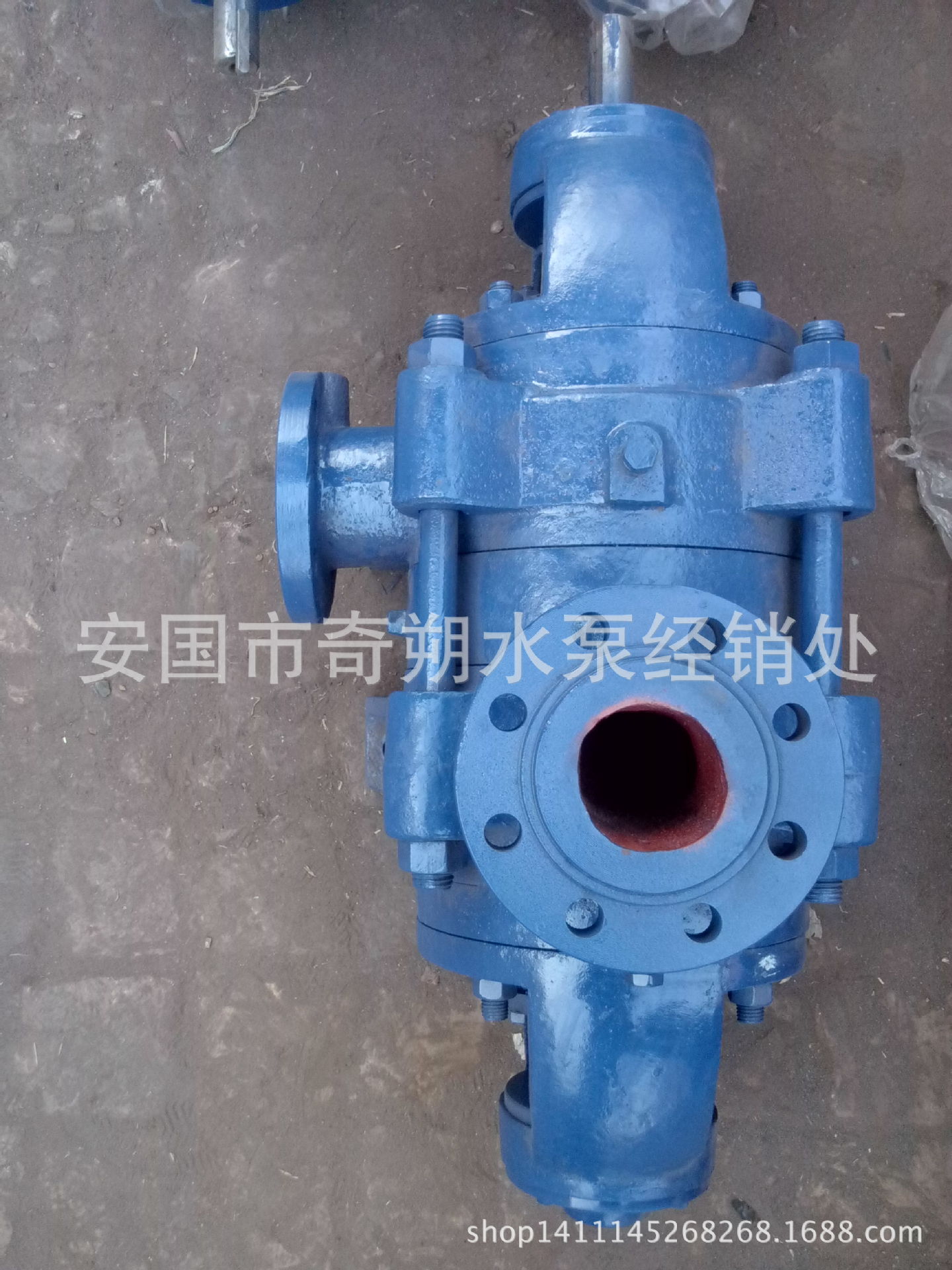

供應D型臥式多級離心清水泵/多級泵
D型泵系單吸多級分段式離心泵，供輸送清水及物理化學性質類似于水的液體之用。本型泵揚程在16至370米時，流量為20米3/時至288米3/時。液體的**高溫度不得超過80℃。適合于礦山、工廠及城市排水或給水之用。DF型泵通過改變某些零件的材質，作為輸送酸、堿性介質之用。在型號中用“F”字樣表示，其性能及外型尺寸與材質未經改變的泵完全相同。
技術參數：
流量：6.3-300m3/h；
揚程：13-650m；
功率：2.2-400KW；
轉速：1450-2950r/min；
口徑：φ50-φ200；
溫度范圍：≤105℃；
工作壓力：≤3.0Mpa。
50D8 80D12 80D30 100D16 100D45 125D25 150D30 200D43 80DF-30 80DF-12 150DF-30
單吸分段式離心泵型號意義
三、D型系列多級離心泵產品結構說明 D型系列多級離心泵為多級分段式，其吸入口位于進水段上，成水平方向，吐出口在水段上垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修裝配時務必注意。
D型系列多級離心泵主要零件有:進水段、中段、出水段、葉輪、導翼?yè)醢濉⒊鏊螌?dǎo)翼、軸、密封環、平衡環、軸套、尾蓋及軸承體。
進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。
葉輪為**鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。
軸為**炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電機直接連接。
密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，為易損件，磨損后可用備件更換。
平衡環為鑄鐵制成，固定在出水段上，它與平衡共同組成平衡裝置。

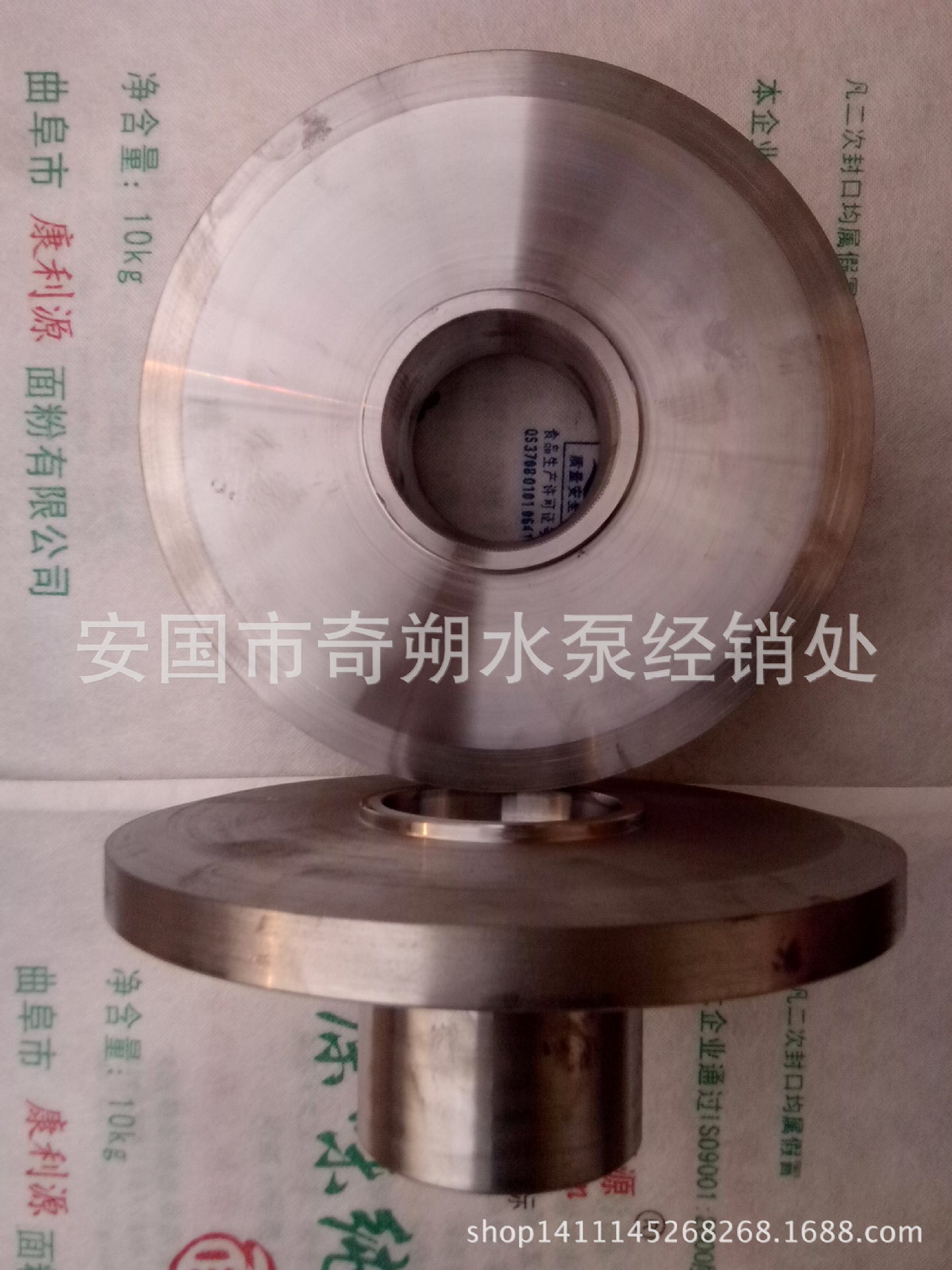

平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。

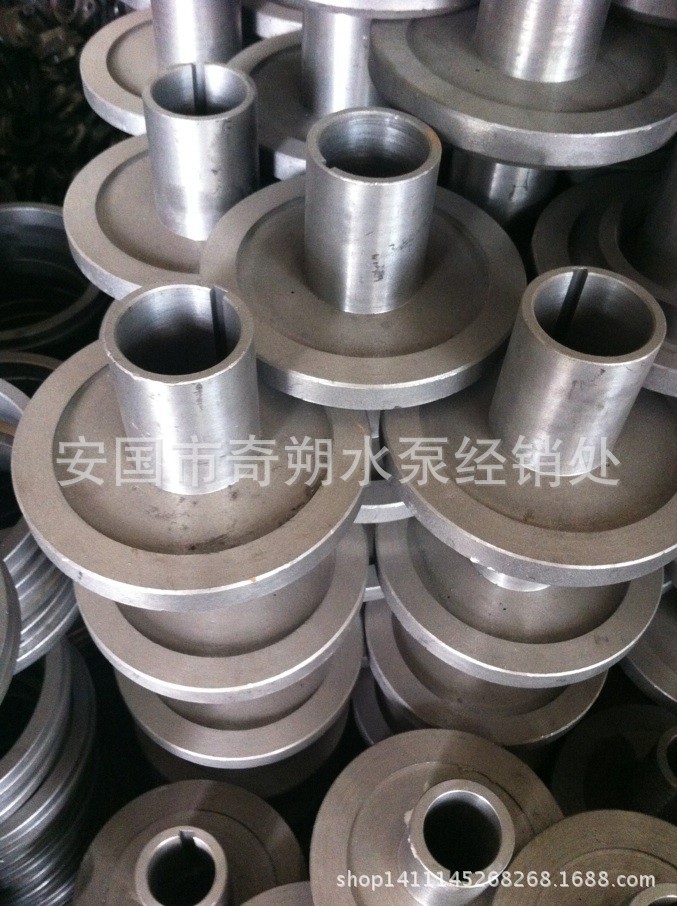

軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損件，磨損后可用備件更換。
軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。
填料起密封作用，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可太緊亦不可太松，以液體能一滴一滴的滲出為準。如果填料太緊，軸套容易發熱，同時耗費功率。填料太松，由于液體流失要降低水泵的效率。 D型系列多級離心泵產品特點： 1、水力模型先進，效率高，性能范圍廣。 2、泵運行平穩，噪音低。 3、軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。 4、軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。 |
|
