一、D型多級離心泵產品概述：

D型臥式多級離心泵，供輸送清水及物理化學性質類似于水的液體之用。本泵揚程為19－245.7m，流量為18至162m3/h。液體的**高溫度不超過80℃，廣泛應用于礦山排水、工廠及城市給水之用。
D型臥式多級離心泵供輸送不含固體顆粒，溫度低于80℃的清水或物理化學性質類似于水的液體，適用于礦山和城市給排水工程之用 　　DF型臥式多級離心泵供輸-20℃~105℃，不含固體顆粒，有腐蝕性的液體，泵的進口允許壓力為0.6MPa 　　DM型泵供輸送固體顆粒含量不大于1.5%的中性礦水（粒度小于0.5毫米）及類似的其他污水，被輸送介質的溫度不大于80℃，適用于鋼鐵廠、礦山排水、污水輸送等場合。

二、D型臥式多級離心泵產品特點：

1、水力模型先進，效率高，性能范圍廣。
2、泵運行平穩，噪音低。
3、軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。
4、軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。

三、D型臥式多級離心泵型號意義

例如：80D12*5
80-吸入口直徑
D-多級離心泵
12-單級揚程
5-葉輪的數量
為提高多級離心泵運行效率，降低設備能耗，對影響多級離心泵組效率的因素進行分析，并提出改進措施。

二、D型臥式多級離心泵產品特點：

1、水力模型先進，效率高，性能范圍廣。
2、泵運行平穩，噪音低。
3、軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。
4、軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。

三、D型臥式多級離心泵型號意義

例如：80D12*5
80-吸入口直徑
D-多級離心泵
12-單級揚程
5-葉輪的數量
為提高多級離心泵運行效率，降低設備能耗，對影響多級離心泵組效率的因素進行分析，并提出改進措施。
四、D型臥式多級離心泵產品結構說明

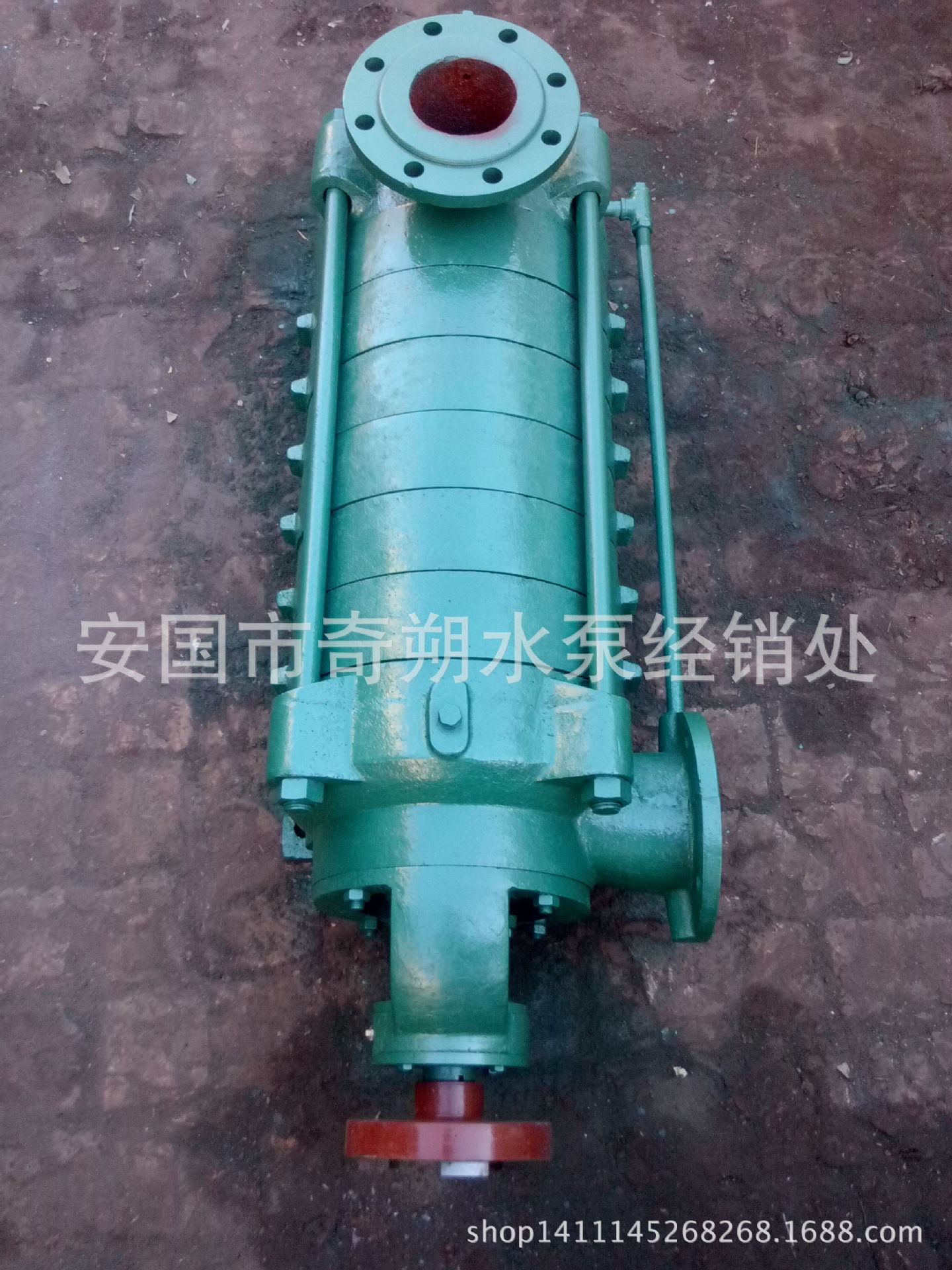

D型臥式多級離心泵為多級分段式，其吸入口位于進水段上，成水平方向，吐出口在水段上垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修裝配時務必注意。

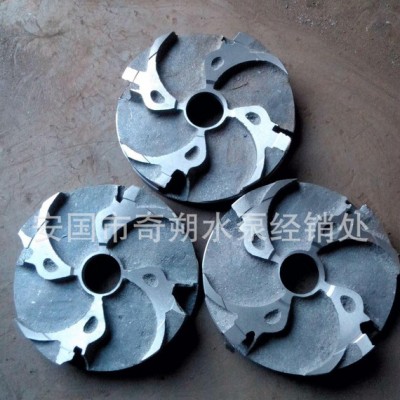

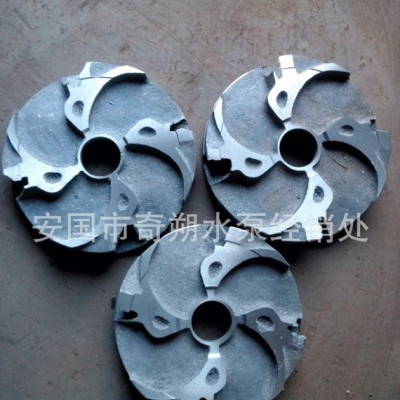

D型臥式多級離心泵主要零件有:進水段、中段、出水段、葉輪、導翼?yè)醢?、出水段?dǎo)翼、軸、密封環、平衡環、軸套、尾蓋及軸承體。
進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。
葉輪為**鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。
軸為**炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電機直接連接。
密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，為易損件，磨損后可用備件更換。
平衡環為鑄鐵制成，固定在出水段上，它與平衡共同組成平衡裝置。
平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。
軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損件，磨損后可用備件更換。
軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。
填料起密封作用，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可太緊亦不可太松，以液體能一滴一滴的滲出為準。如果填料太緊，軸套容易發熱，同時耗費功率。填料太松，由于液體流失要降低水泵的效率。

五、D型臥式多級離心泵的性能范圍：

流量Q：6.3~600m³/h
揚程H：17~850m
六、D型臥式多級離心泵的型號說明：
100 D 16 * 3
100是泵進口直徑為100mm
D是多級離心泵
16是泵單級設計點揚程
