| 材質 | 鑄鐵 |
|---|---|
| 性能 | 耐磨 |
| 用途 | 增壓泵 |
| 驅動方式 | 電動 |
| 輸送介質 | 清水泵 |
| 泵軸位置 | 臥式 |
| 葉輪結構 | 封閉式葉輪 |
| 葉輪吸入方式 | 單吸式 |
| 流量 | 85（m3/h） |
| 葉輪數目 | 4個 |
| 揚程 | 180（m） |
| 吸入口徑 | 100（mm） |
| 排出口徑 | 100（mm） |
| 結構原理 | 噴射泵 |
| 級數 | 多級 |
| 電壓 | 380（V） |
| 規格 | 泵頭,成泵,整機 |
| 轉速 | 2950轉/分 |
| 電機功率 | 75KW |
| 品牌 | 奇朔 |
| 型號 | D85-45*4 |

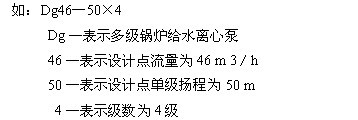

■ D、DG型臥式多級離心泵型號意義：
* D-單吸多級分段式離心泵
■ D、DG型臥式多級離心泵產品特點：
1、水力模型先進，效率高，性能范圍廣。
2、泵運行平穩，噪音低。
3、軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。
4、軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。
■ D、DG型臥式多級離心泵技術參數：
流量：6.3-300m3/h；
揚程：13-650m；
功率：2.2-400KW；
轉速：1450-2950r/min；
口徑：φ50-φ200；
溫度范圍：≤105℃；
工作壓力：≤3.0Mpa。

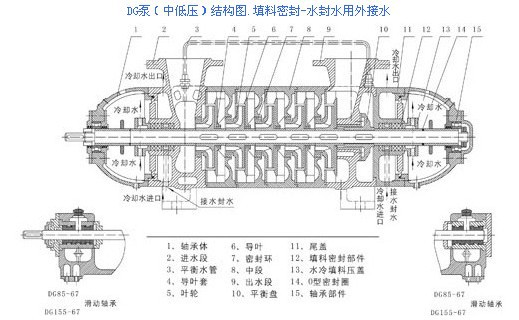

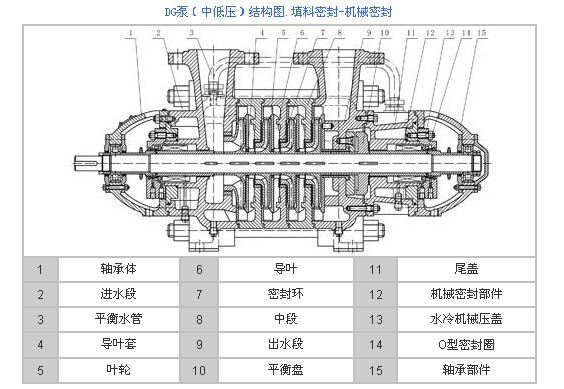

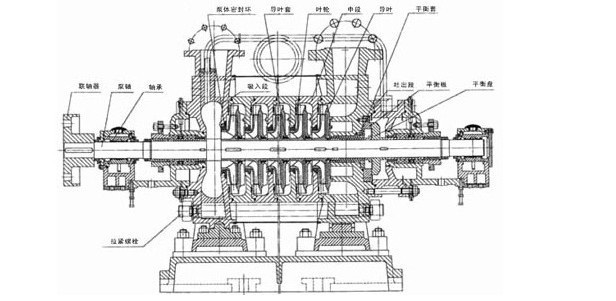

■ D、DG型臥式多級離心泵結構圖：
■ D、DG型臥式多級離心泵結構說明：
D、DG型臥式多級離心泵進、出水口均為垂直向上，通過拉緊螺栓將泵的進水段、中段、出水段、軸承體等泵殼體部分聯結成一體。根據泵的揚程選擇泵的級數。
D、DG型臥式多級離心泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件用平鍵和軸螺母緊固使之與軸聯為一體。整個轉子由兩端滾動軸承或滑動軸承支承。軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球軸承。滾動軸承用油脂潤滑，滑動軸承用稀油潤滑，并用油環進行自潤滑，循環水冷卻。
D、DG型臥式多級離心泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度已影響泵的工作性能時應予更換。
軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封箱內，箱內要通入一定壓力的水，起水封、水冷或水潤滑作用。在軸封處裝有可更換的軸套，以保護泵軸。
D、DG型臥式多級離心泵一般采用滾動軸承、干油潤滑結構，DG85-67、DG155-67型泵可采用滑動軸承、稀油潤滑結構，也可采用滾動軸承、干油潤滑結構。泵的主要零件材料一般采用**鑄鐵，也可采用鑄鋼或不銹鋼。
D、DG型臥式多級離心泵通過彈性聯軸器由原動機直接驅動，從原動機方向看，泵為順時針方向旋轉。
■ D、DG型臥式多級離心泵產品用途：
D、DG型臥式多級離心泵適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。

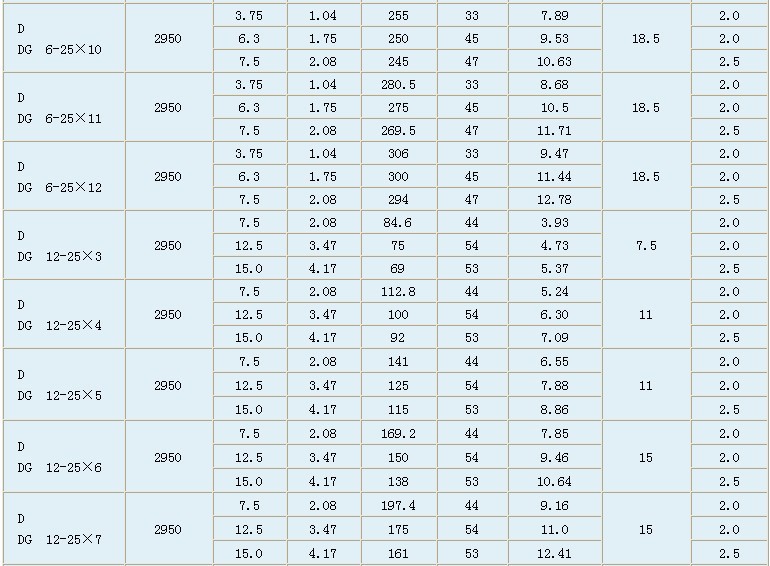

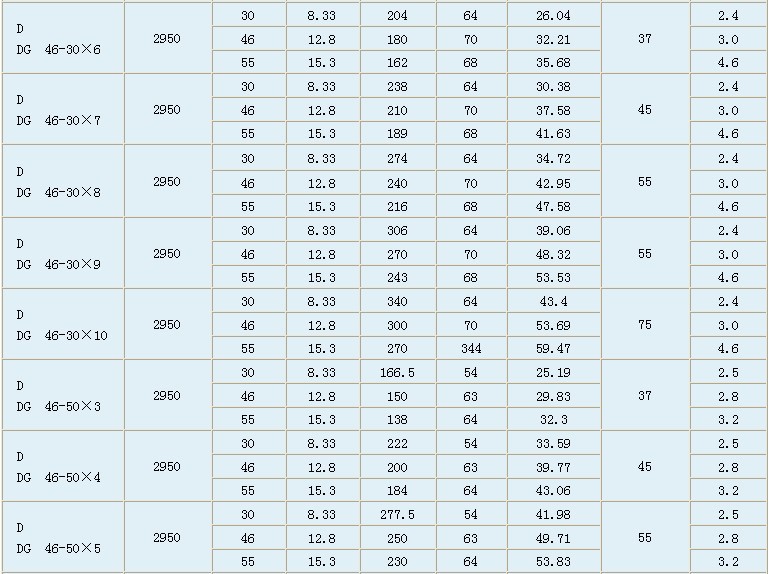

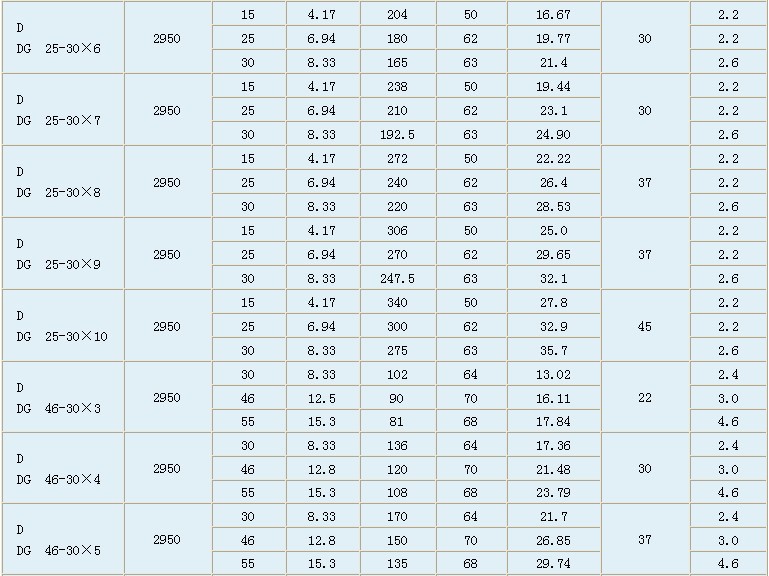

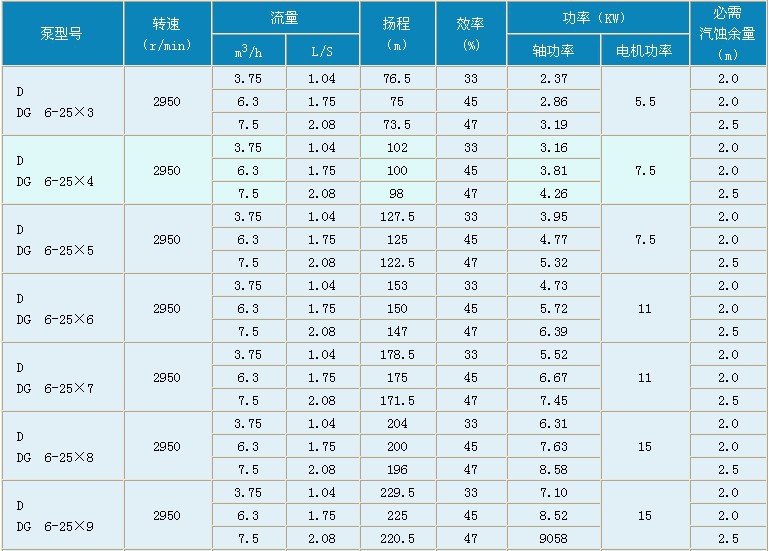

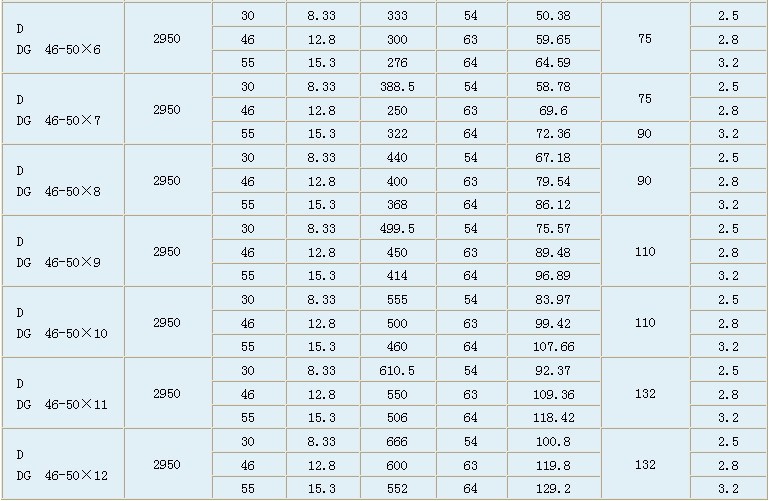

■ D、DG型臥式多級離心泵性能參數：
