適用范圍    QT5系列室內用起重機控制臺（以下簡稱控制臺）適用于交流50HZ電壓660伏以下和直流電壓440伏以下的電力線路或控制線路中，控制起重運輸機械和類似條件的電器設備中的電機起動、調速、制動和換向。 1、控制臺適用于下列環境中： a、周圍空氣溫度不超過 40℃，24小時周期內的平均溫度不超過 35℃，周圍空氣溫度不低于-5℃。 b、海拔高度不超過2000米。 c、安裝地點空氣清潔，在 40℃的**高溫度下相對濕度不超過50%，在較低溫度時，允許有較大的相對濕度（例如在20℃時可為90%）。但應考慮到由于濕度變化，可能偶然產生輕度凝露。 d、安裝部位**高振動條件為：5~13HZ時，位移為1.5mm;13~150HZ時，振動加速度為10m/S2。 e、供電電網質量合格，進線電壓波動范圍不超過額定電壓值的±10%。 f、垂直安裝，傾斜度不超過5°。 g、安裝牢固，在主機工作過程中不會財務預算生相對于主機的水平移動和垂直跳動。 2、控制臺的型號及其含義如下：

    QT5系列起重機控制臺由保護式的左右控制箱，活動式座椅和腳踏式開關組成，外殼防護等級為lp30。     控制臺所用觸頭組共有交流10安、32安、63安等三種規格。     控制箱分三部分：操縱、傳動機構部門、凸輪、觸頭系統部分和箱體部分。     操縱手柄是球形。為避免由于起重機震動和意外碰撞使操縱機構誤動作，該手柄帶有零位自鎖裝置。操作時只須提握下半球，才能使手柄（定位桿）離開零位，即可操作。但手柄一旦離開零位，即可將手柄下半球提起再順時針旋轉，使下半球固定在提起位置，使零位自鎖裝置不起作用。    機械傳動部分裝在箱體上部的罩內，該傳動機構分為聯動手柄操縱機構，抓斗雙手柄操縱機構，主付鉤雙手柄操縱機構及單手柄操縱機構，手柄運動都是用直齒園錐齒輪傳動凸輪軸的，控制器的凸輪軸為立式布置。傳動部分各支點全部用滾動軸承，以降低功率損耗。    定位棘輪是由3毫米厚鋼板沖壓而成的，并經過處理而獲得較高耐磨性。棘輪上沖脫六個定位孔，定位螺釘裝入位置不同的孔內，即可決定操縱手柄的擋位數。在左右各六檔的范圍內，擋位數可以任意選擇。定位棘輪彈簧力是可以調整的，這樣**可以根據具體情況，在分檔清楚的前提下，調整棘輪彈簧力，使手柄操縱力在許可范圍內。    凸輪為黑色酚醛塑料壓制而成，其結構為插入式，這樣不僅保證了裝配位置準確，而且如欲變換觸頭分合程序時，可以方便地取下任意凸輪，不必將整臺產品大拆大卸。    觸頭組結構分為兩種：32安和63安觸頭組除銀接點直徑不同外，其余結構都是一樣的。10安觸頭組為另一種結構形式。    箱體用2毫米鋼板制成，四周均可開后，供配線和維修用，傳動機構和觸頭系統可以一起箱體內取出。    座椅底腳固定上下可調，左右可轉，靠背可舒適地托墊于人體的腰背部，并可隨人體前后傾斜。    腳踏開關為防坐式，內裝LX3~11K行程開關，用于交流380伏，直流220伏額定發熱電流為6A。觸頭數為一付常開，一付常閉。該腳踏開關適用于控制音響裝置。    腳踏開關在配線和維修時，首先按下腳踏開關由兩側軸銷取下踏蓋，然后方可卸下螺釘將蓋打開。

   手柄操作力（只操作一臺控制臺）10A控制機構不大于25N，32安控制機構不大于40N，63安控制機構不大于50N。    **多控制檔位，左右各六檔。    **多控制回路數：17個。     控制臺所用的專用控制器和通用控制器，均應符合GB1497的要求，主令控制器還須符合JB4013.1，凸輪控制器還須符合JB4012的要求，即32A觸頭組可直接控制15千瓦及以下的繞線式電動機，63A觸頭組可直接控制30千瓦以下的繞線式電動機。    控制臺可根據使用單位的要求，來決定手柄位置和相應機構的觸頭分合程序。    控制臺常用規格見表1。觸頭元件分合程序見表2。

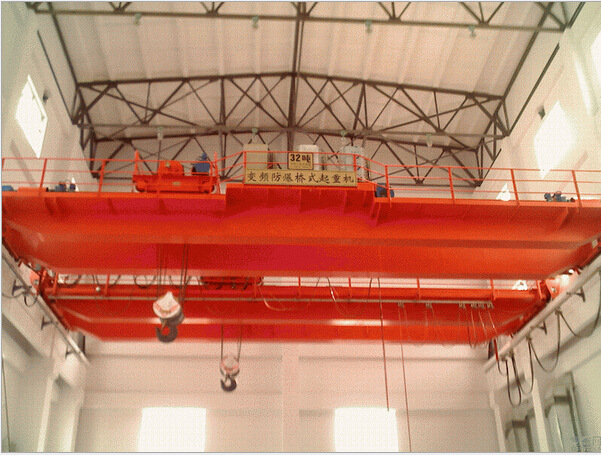

        新鄉市豫北起重機械設備廠 ，坐落在“中國起重機械之鄉”河南長垣起重工業園區位莊**鎮。我廠是一家集設計、開發、制造為一體的綜合性廠家，企業擁有專業的設計開發隊伍、先進的生產工藝、完整的技術資料及檢測設備、科學的管理體系，通過了ISO9001:2000質量體系認證，擁有專業的生產設計開發隊伍。    先進的生產工藝，完整的技術資料及檢測設備，科學的管理體制，產品達到**相關標準。公司信守“以誠為本、腳踏實地**服務、持續發展”的理念，秉承“為顧客創造價值，為員工創造機會，為社會創造效益”的企業宗旨,爭創**的管理**的服務，積極引進人才，培養人才，追求更高更遠的發展,將成為永恒的經營目標.      新鄉市豫北起重機械設備廠與您攜手并進，共創輝煌！     公司**產品：電動單梁 ，橋式雙梁，電動葫蘆，電磁吸盤，電纜卷筒，起重電器及單雙梁全配件，歡迎新老客戶前來洽談業務。
