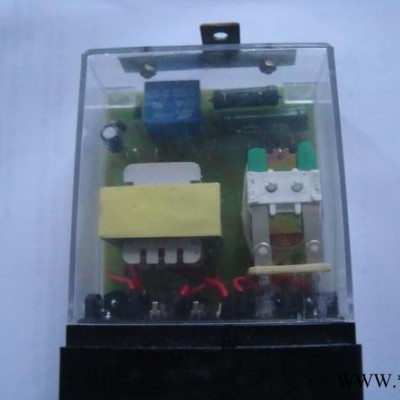

| 型號 | JHK-127/5D 本安控制繼電器 |
|---|---|
| 加工定制 | 是 |
| 額定電壓 | 36（V） |
| 斷開容量 | … |
| 額定電流 | 20MA（A） |
| 絕緣耐壓測試 | 4200（Vac /m） |
| 產品認證 | … |
| 品牌 | YDDZ |
| 加工定制:是 | 額定電壓:36（V） |
| 斷開容量:… | 額定電流:20MA（A） |
| 絕緣耐壓測試:4200（Vac /m） | 產品認證:… |
用于礦用隔爆型起動器作先導回
主要參數：
本質安全電路參數：
本安變壓器輸入電壓：AC36V；熔斷器0.1A；本安電路輸出端**大開路電壓Uo：AC21V/DC11V；
Io：AC68mA/DC21 mA。遠控電纜長度300m，分布電感：≤1mH/km；分布電容：≤0.1μF/km。
用于礦用隔爆型起動器作先導回.
1 適應范圍
本標準規定了QJZ系列礦用隔爆兼本質安全型真空電磁起動器（以下簡稱真空電磁起動器）的產品分類、技術要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于三相交流中性點不直接接地供電系統額定電壓至1140V，額定頻率為50Hz 的真空電磁起動器。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的**版本。凡是不注日期的引用文件，其**版本適用于本標準。
GB3836.1-2000 **性氣體環境用電氣設備**部分：通用要求；
GB3836.2-2000 **性氣體環境用電氣設備第2部分：隔爆型“d”；
GB3836.3-2000 **性氣體環境用電氣設備第3部分：增安型“e”；
GB3836.4-2000 **性氣體環境用電氣設備第4部分：本質安全型“i”；
GB14048.1-2006 低壓開關設備和控制設備**部分 總則；
GB/T2423.4-93 電工電子產品基本環境試驗規程試驗Db：交變濕熱試驗方法；
GB4208-1993 外殼防護等級(IP代碼)
MT111-1998 礦用防爆型低壓交流真空電磁起動器；
MT/T661-1997 煤礦井下用電器設備通用技術條件；
MT175-1988 礦用隔爆型電磁起動器用電子保護器；
MT/T154.2-1996 煤礦用電器設備產品型號編制方法和管理辦法；
3 型號含義、防爆形式及基本參數
3.1 型號含義
Q J Z — □ / □
額定工作電壓，V
額定工作電流，A
真空
隔爆兼本質安全型
起動器
3.2 真空電磁起動器防爆型式為: 礦用隔爆兼本質安全型 防爆標志: Exd[ib]I
3.3 基本參數
Q/HD004-2008 |
3.3.1額定工作電壓： 1140V、660V
3.3.2額定工作電流： 200A、400A
3.3.3電源額定頻率： 50Hz
3.3.4工作制： 長期工作制
3.4環境條件：
應符合MT111－1998中第6條的規定。
3.5起動器必須具備以下保護性能：
3.5.1過載保護；
3.5.2斷相保護；
3.5.3短路保護；
3.5.4主電路漏電閉鎖保護。
3.6補充技術參數
3.6.1 本質安全電路參數：
本安變壓器輸入電壓：AC36V；熔斷器0.1A；本安電路輸出端**大開路電壓Uo：AC21V/DC11V；
Io：AC68mA/DC21 mA。遠控電纜長度300m，分布電感：≤1mH/km；分布電容：≤0.1μF/km。
3.6.2本安與非本安端子間距離應大于50mm，本安端子旁設“ib”標志，本安電路用導線應使用蘭色，并單獨布置。
3.6.3保護應雙重化，保護性元件應經老化篩選且在正常工作及故障狀態下的電壓、電流或功率不得超過其額定值的2/3。
3.6.4出廠檢驗時應進行本安參數測量和工頻耐壓試驗,變壓器入廠時須進行例行試驗。
3.6.5印制電路板厚度1.6mm，銅箔厚度不小于0.35mm，寬度不小于1mm，元件安裝調試完畢后，噴涂?jī)杀槿榔帷?/p>
3.6.6本安變壓器例行試驗要求：(試驗期間漏泄電流≤5mA)
3.6.7輸入有熔斷器保護，熔斷器額定電流為0.1A，變壓器采用0.075mm厚的銅箔作為屏蔽，并設置兩根結構上分開的接地導線,且每根均應能承受1.7Ie流過,Ie為熔斷器額定電流，變壓器鐵芯應接地。
3.6.8兩個繞組并列在鐵芯的一個柱上，繞組之間加0.8mm的固體絕緣。
3.6.9變壓器繞組應用浸漬加以固定。
3.6.10 端子分開布置。
3.6.11本安電路電氣間隙≥3mm，爬電距離≥3mm，涂層下爬電距離≥1mm。
3.6.12漏電閉鎖檢測回路電壓≤DC18V,檢驗電流≤0.4mA。
6.1 出廠檢驗
出廠檢驗項目見表1中出廠檢驗欄。
