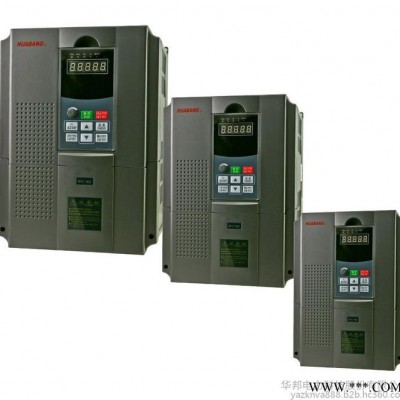

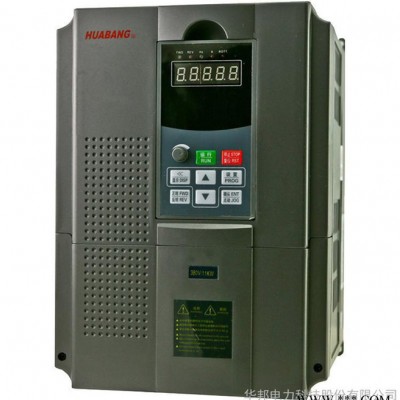

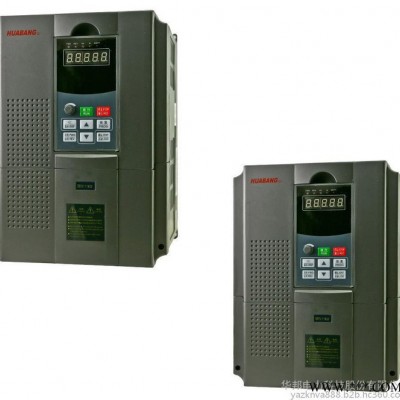

VFD-V矢量高性能產品介紹

 采用DSP控制系統，實現無速度傳感器矢量控制，有效抑制低頻振蕩；豐富的端子使應用更加靈活。主要應用于風機、泵類負載及對速度控制精度、轉矩響應速度、低頻輸出有較高要求的場合。

技術特點

三種控制方式：無PG矢量控制（SVC)、V/F控制、轉矩控制；

啟動轉矩：無PG矢量控制：0.5Hz/150%(SVC)；

18.5KW-90KW變頻器可選內置直流電抗器，提高輸入側功率因數，提高整機效率及穩定性；

0.75KW-15KW各規格內置制動單元，如需快速停車，可直接連接制動電阻；

16段簡易PLC、多段速控制及PID控制；

支持多種頻率設定方式：數字設定、模擬量設定、PID設定、通訊設定等；

支持啟動、停機直流制動；

輸入、輸出端子均自由編程，用戶可根據需要組合出多種工作模式；

具備跳躍頻率控制功能，避免機械共振，使系統更加穩定可靠；

具備瞬時掉電不停機功能；

具備休眠喚醒延時設置功能；

具備過轉矩檢測功能；

多種上限頻率設定源選擇；

可以通過具備雙向移位功能的移位鍵“》、SHIFT”查看實時參數；

具備轉速追蹤再啟動功能：實現對旋轉中的電機的無沖擊平滑啟動；

QUICK/JOG功能：用戶可自由定義多功能快捷鍵，通過設定此參數可以快速瀏覽修改后與出廠缺省值不同的相關功能代號；

具備自動電壓調整功能，有效解決大功率電機低頻振蕩問題；

具備振蕩抑制功能；

提供多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能。

VFD-V應用場合

塑料和化纖擠出設備；

金屬加工機械：車床、銑床、刨床、磨床；

建材：水泥、玻璃主傳動設備；

橡塑機械；

電線、電纜擠出設備；

鍋爐鼓、引風機、煤礦井下排風機；

中央空調節能改造；

油田注水泵、輸油泵；

空壓機節能改造；

循環水泵、補水泵、恒壓供水；

外圍接口特性
可編程數字輸入；7 路開關量輸入，1 路高速脈沖輸入，支持 PNP、NPN雙極性光耦
隔離輸入
可編程模擬量輸入：AI1：-10～10V輸入，AI2: 0～10V或0～20mA輸入
可編程開路集電極輸出：1 路輸出（開路集電極輸出或高速脈沖輸出）
繼電器輸出：2 路輸出
模擬量輸出：2 路輸出，分別可選0/4～20mA或0～10V

技術性能特性
控制方式：V/F 控制、開環矢量控制（SVC)
過載能力：150% 額定電流 60s； 180%額定電流10s
調速比：  1：100 （SVC)
載波頻率：1～15.0kHz

1.2 變頻器的銘牌說明

1.3 變頻器系列機型
