| 適用電機功率 | 200V、 400V |
|---|---|
| 額定容量 | 26.3~22.9 |
| 額定電流 | 69.0~60.0 |
| 品牌 | YASKAWA安川變頻器 |

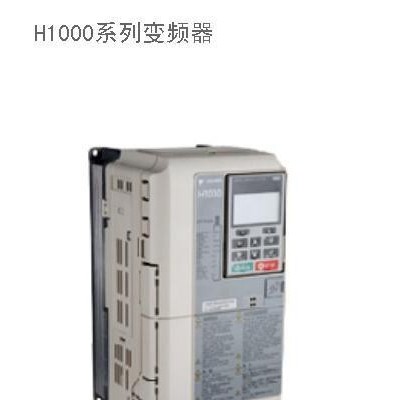

H1000系列
容量范圍
200V級 0.4~110kW
400V級 0.4~355kW
應用
升降機械
流體機械
金屬加工機械
搬運機械
全新安川“H1000”重負載變頻器，在重型工業領域發揮穩定出眾！業內首屈一指的驅動性能，源于我們對產品的絕對自信。
先進的電機驅動技術，帶來巔峰級的高效運行。將我們的技術融入各個領域，定義高效便利、安全環保的驅動準則。
它能夠根據不同用途最大限度地發揮特長，無論在性能還是控制上都值得信賴！安川始終致力于為您奉獻更精益求精的可靠品質，
“H1000”正以其致臻姿態展現，全面助力您的工作。
附件下載 ：
H1000樣本.pdf H1000技術手冊.pdf
原G7系列型號 新H1000系列型號 超重載 重載
CIMR-G7B40P4 CIMR-HB4A0003 0.4KW 0.75KW
CIMR-G7B40P7 CIMR-HB4A0005 0.75KW 1.5KW
CIMR-G7B41P5 CIMR-HB4A0006 1.5KW 2.2KW
CIMR-G7B42P2 CIMR-HB4A0009 2.2KW 3.7KW
CIMR-G7B43P7 CIMR-HB4A0015 3.7KW 5.5KW
CIMR-G7B45P5 CIMR-HB4A0018 5.5KW 7.5KW
CIMR-G7B47P5 CIMR-HB4A0024 7.5KW 11KW
CIMR-G7B4011 CIMR-HB4A0031 11KW 15KW
CIMR-G7B4015 CIMR-HB4A0039 15KW 18.5KW
CIMR-G7B4018 CIMR-HB4A0045 18.5KW 22KW
CIMR-G7B4022 CIMR-HB4A0060 22KW 30KW
CIMR-G7B4030 CIMR-HB4A0075 30KW 37KW
CIMR-G7B4037 CIMR-HB4A0091 37KW 45KW
CIMR-G7B4045 CIMR-HB4A0112 45KW 55KW
CIMR-G7B4055 CIMR-HB4A0150 55KW 75KW
CIMR-G7B4075 CIMR-HB4A0180 75KW 90KW
CIMR-G7B4090 CIMR-HB4A0216 90KW 110KW
CIMR-G7B4110 CIMR-HB4A0260 110KW 132KW
CIMR-G7B4132 CIMR-HB4A0304 132KW 160KW
CIMR-G7B4160 CIMR-HB4A0370 160KW 185KW
CIMR-G7B4185 CIMR-HB4A0450 185KW 220KW
CIMR-G7B4220 CIMR-HB4A0515 220KW 250KW
CIMR-G7B4315 CIMR-HB4A0605 315KW 355KW
CIMR-HB4A0810 355KW 450KW
CIMR-HB4A1090 500KW 560KW安川變頻器

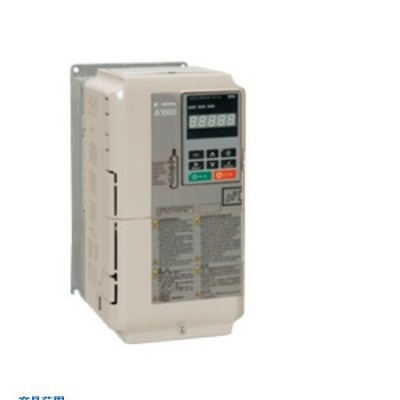

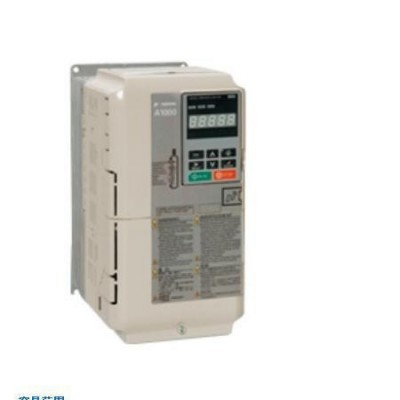

A1000系列變頻器
容量范圍
200V級 0.4~110kW
400V級 0.4~355kW
應用
升降機械
流體機械
金屬加工機械
搬運機械
以卓越性能探索全新驅動領域的“A1000”變頻器閃亮登場！業內頂級的超高效運行，源于對世界驅動器市場了如指掌的安川。
超強的性能，等待您的切身體驗，這就是品質卓越的安川?！癆1000”是將您夢寐以求的性能、功能高度融合的電流矢量控制通用變頻器。
它秉承了安川對于“可靠品質”的一貫追求，以煥然一新的面貌將最佳性能呈現在您的面前。
變頻器選型提供數據
1） 請告知變頻器輸入電壓 220V/380V
2) 請告知變頻器使用電機 KW 數
3）請告知使用電機級數 4P/6P
4）請告知使用設備名稱
5）請告知變頻器控制方式 V/F 控制 /矢量控制 /帶編碼器矢量控制 / 轉矩控制
6）請告知變頻器啟動方式 面板控制 / 接線控制 /通訊控制
7）請選擇 變頻器是否要配 濾波器 電抗器 制動單元 制動電阻 能量回饋單元
附件下載 ：
A1000樣本.pdf A1000技術手冊.pdf
F7 A1000 重載 輕載
CIMR-F7B40P4 CIMR-AB4A0002 0.4 0.75
CIMR-F7B40P7 CIMR-AB4A0004 0.75 1.5
CIMR-F7B41P5 CIMR-AB4A0005 1.5 2.2
CIMR-F7B42P2 CIMR-AB4A0007 2.2 3
CIMR-F7B43P7 CIMR-AB4A0009 3 3.7
CIMR-F7B45P5 CIMR-AB4A0011 3.7 5.5
CIMR-F7B47P5 CIMR-AB4A0018 5.5 7.5
CIMR-F7B4011 CIMR-AB4A0023 7.5 11
CIMR-F7B4015 CIMR-AB4A0031 11 15
CIMR-F7B4018 CIMR-AB4A0038 15 18.5
CIMR-F7B4022 CIMR-AB4A0044 18.5 22
CIMR-F7B4030 CIMR-AB4A0058 22 30
CIMR-F7B4037 CIMR-AB4A0072 30 37
CIMR-F7B4045 CIMR-AB4A0088 37 45
CIMR-F7B4055 CIMR-AB4A0103 45 55
CIMR-F7B4075 CIMR-AB4A0139 55 75
CIMR-F7B4090 CIMR-AB4A0165 75 90
CIMR-F7B4110 CIMR-AB4A0208 90 110
CIMR-F7B4132 CIMR-AB4A0250 110 132
CIMR-F7B4160 CIMR-AB4A0296 132 160
CIMR-F7B4185 CIMR-AB4A0362 160 185
CIMR-F7B4220 CIMR-AB4A0414 185 220
CIMR-F7B4300 CIMR-AB4A0515 220 250
CIMR-AB4A0675 315 355
E1000系列變頻器
容量范圍
400V級 0.75~630kW
應用
風機、泵
高效率驅動感應電機和同步電機，根據負載和溫度調節到最優效率運行
恒轉矩負載的壓縮機也能高效穩定地運行，內置節能控制學習功能
符合用途的瞬時停電措施，超大容量范圍
變頻器選型提供數據
1） 請告知變頻器輸入電壓 220V/380V
2) 請告知變頻器使用電機 KW 數
3）請告知使用電機級數 4P/6P
4）請告知使用設備名稱
5）請告知變頻器控制方式 V/F 控制 /矢量控制 /帶編碼器矢量控制 / 轉矩控制
6）請告知變頻器啟動方式 面板控制 / 接線控制 /通訊控制
7）請選擇 變頻器是否要配 濾波器 電抗器 制動單元 制動電阻 能量回饋單元
附件下載 ：
E1000樣本.pdf E1000技術手冊.pdf
原E7系列型號 新E1000系列型號 KW
CIMR-E7B40P7 CIMR-EB4A0002 0.75
CIMR-E7B41P5 CIMR-EB4A0004 1.5
CIMR-E7B42P2 CIMR-EB4A0005 2.2
CIMR-E7B43P7 CIMR-EB4A0009 3.7
CIMR-E7B45P5 CIMR-EB4A0011 5.5
CIMR-E7B47P5 CIMR-EB4A0018 7.5
CIMR-E7B4011 CIMR-EB4A0023 11
CIMR-E7B4015 CIMR-EB4A0031 15
CIMR-E7B4018 CIMR-EB4A0038 18.5
CIMR-E7B4022 CIMR-EB4A0044 22
CIMR-E7B4030 CIMR-EB4A0058 30
CIMR-E7B4037 CIMR-EB4A0072 37
CIMR-E7B4045 CIMR-EB4A0088 45
CIMR-E7B4055 CIMR-EB4A0103 55
CIMR-E7B4075 CIMR-EB4A0139 75
CIMR-E7B4090 CIMR-EB4A0165 90
CIMR-E7B4110 CIMR-EB4A0208 110
CIMR-E7B4132 CIMR-EB4A0250 132
CIMR-E7B4160 CIMR-EB4A0296 160
CIMR-E7B4185 CIMR-EB4A0362 185
CIMR-E7B4220 CIMR-EB4A0414 220
CIMR-E7B4250 CIMR-EB4A0515 250
CIMR-E7B4300 CIMR-EB4A0675 355
J1000系列變頻器
容量范圍
單相 100V：0.1～1.1kW
三相 200V：0.1～5.5kW
單相 200V：0.1～2.2kW
三相 400V：0.2～5.5kW
應用
小型風機、給水泵、油壓泵等小型泵、傳送帶等小型搬運機械、自動卷簾門、食品機械、農業用機械、健康器具、小型升降裝置、攪拌機、離心分離機、研磨機等旋轉體機械。
變頻器選型提供數據
1） 請告知變頻器輸入電壓 220V/380V
2) 請告知變頻器使用電機 KW 數
3）請告知使用電機級數 4P/6P
4）請告知使用設備名稱
5）請告知變頻器控制方式 V/F 控制 /矢量控制 /帶編碼器矢量控制 / 轉矩控制
6）請告知變頻器啟動方式 面板控制 / 接線控制 /通訊控制
7）請選擇 變頻器是否要配 濾波器 電抗器 制動單元 制動電阻 能量回饋單元
附件下載 ：
J1000樣本.pdf J1000技術手冊.pdf
3相400V
J7型號 新J1000系列 重載 輕載
CIMR-J7AA40P2 CIMR-JB4A0001 0.2 0.4
CIMR-J7AA40P4 CIMR-JB4A0002 0.4 0.75
CIMR-J7AA40P7 CIMR-JB4A0004 0.75 1.5
CIMR-J7AA41P5 CIMR-JB4A0005 1.5 2.2
CIMR-J7AA42P2 CIMR-JB4A0007 2.2 3
3KW CIMR-JB4A0009 3 3.7
CIMR-J7AA43P7 CIMR-JB4A0011 3.7 5.5
3相200V
CIMR-JB2A0001 0.1 0.2
CIMR-JB2A0002 0.2 0.4
CIMR-JB2A0004 0.4 0.75
CIMR-JB2A0006 0.75 1.1
CIMR-JB2A0008 1.1 1.5
CIMR-JB2A00010 1.5 2.2
CIMR-JB2A0012 2.2 3
CIMR-JB2A0018 3 3.7
CIMR-JB2A0020 3.7 5.5
單相200V
J7型號 新J1000系列
CIMR-J7AAB0P1 CIMR-JBBA0001 0.1 0.2
CIMR-J7AAB0P2 CIMR-JBBA0002 0.2 0.4
CIMR-J7AAB0P4 CIMR-JBBA0003 0.4 0.75
CIMR-J7AAB0P7 CIMR-JBBA0006 0.75 1.1
CIMR-J7AAB1P5 CIMR-JBBA0010 1.5 2.2
應用
搬送機械： 傳送帶、電動葫蘆、起升機
民用機械： 卷簾門
流體機械： 風機、水泵
空調機： 壓縮機
性能驚人,用途廣泛、使用維護簡單、帶有用戶自編程功能，無論在哪方面都與以往的小型變頻器有突破性的提高，它將提高所有小型機械的等級。
變頻器選型提供數據
1） 請告知變頻器輸入電壓 220V/380V
2) 請告知變頻器使用電機 KW 數
3）請告知使用電機級數 4P/6P
4）請告知使用設備名稱
5）請告知變頻器控制方式 V/F 控制 /矢量控制 /帶編碼器矢量控制 / 轉矩控制
6）請告知變頻器啟動方式 面板控制 / 接線控制 /通訊控制
7）請選擇 變頻器是否要配 濾波器 電抗器 制動單元 制動電阻 能量回饋單元
舊型號 新型號V1000 重載 輕載
CIMR-V7AT40P2 CIMR-VB4A0001 0.2 0.4
CIMR-V7AT40P4 CIMR-VB4A0002 0.4 0.75
CIMR-V7AT40P7 CIMR-VB4A0004 0.75 1.5
CIMR-V7AT41P5 CIMR-VB4A0005 1.5 2.2
CIMR-V7AT42P2 CIMR-VB4A0007 2.2 3
CIMR-V7AT43P0 CIMR-VB4A0009 3 3.7
CIMR-V7AT43P7 CIMR-VB4A0011 3.7 5.5
CIMR-V7AT45P5 CIMR-VB4A0018 5.5 7.5
CIMR-V7AT47P5 CIMR-VB4A0023 7.5 11
CIMR-VB4A0031 11 15
CIMR-VB4A0038 15 18.5
三相200V
CIMR-VB2A0001 0.1 0.2
CIMR-VB2A0002 0.2 0.4
CIMR-VB2A0004 0.4 0.75
CIMR-VB2A0006 0.75 1.1
CIMR-VB2A0008 1.1 1.5
CIMR-VB2A0010 1.5 2.2
CIMR-VB2A0012 2.2 3
CIMR-VB2A0018 3 3.7
CIMR-VB2A0020 3.7 5.5
CIMR-VB2A0030 5.5 7.5
CIMR-VB2A0040 7.5 11
CIMR-VB2A0056 11 15
CIMR-VB2A0069 15 18.5
單相200V
CIMR-VABA0001 0.1 0.2
CIMR-VABA0002 0.2 0.4
CIMR-VABA0003 0.4 0.75
CIMR-VABA0006 0.75 1.1
CIMR-VABA00010 1.5 2.2
CIMR-VABA0012 2.2 3
CIMR-VABA0018 3.7
L1000A系列變頻器
容量范圍
200V級 3.7~45kW
400V級 3.7~75kW
應用
電梯
實現高性能無傳感器的起動轉矩補償功能，使電梯乘坐更加舒適；
驅動感應電機或同步電機都能進行停止型自學習，內置電梯專用時序，可拆卸式端子盤，使得調試、維護更加簡單方便；
同時具有自動轉矩提升功能，滿足電梯各種過負載試驗；
多種安全功能及長壽命設計，使產品更具安全、高可靠性。
變頻器選型提供數據
1） 請告知變頻器輸入電壓 220V/380V
2) 請告知變頻器使用電機 KW 數
3）請告知使用電機級數 4P/6P
4）請告知使用設備名稱
5）請告知變頻器控制方式 V/F 控制 /矢量控制 /帶編碼器矢量控制 / 轉矩控制
6）請告知變頻器啟動方式 面板控制 / 接線控制 /通訊控制
7）請選擇 變頻器是否要配 濾波器 電抗器 制動單元 制動電阻 能量回饋單元
T1000V系列變頻器
容量范圍
200V級（三相電源用）0.1~18.5kW
200V級（單相電源用）0.1~3.0kW
400V級（三相電源用）0.2~18.5kW
應用
紡織機械
為防止機械提供最適宜的驅動，可驅動同步電機和感應電機，標配擺頻功能，完備的瞬時停電對策實現最優控制，為您提供各種專業解決方案。
變頻器選型提供數據
1） 請告知變頻器輸入電壓 220V/380V
2) 請告知變頻器使用電機 KW 數
3）請告知使用電機級數 4P/6P
4）請告知使用設備名稱
5）請告知變頻器控制方式 V/F 控制 /矢量控制 /帶編碼器矢量控制 / 轉矩控制
6）請告知變頻器啟動方式 面板控制 / 接線控制 /通訊控制
7）請選擇 變頻器是否要配 濾波器 電抗器 制動單元 制動電阻 能量回饋單元
