| 型號(hào) | 7S |
|---|---|
| 包裝 | 簡筒包裝、桶裝 |
| 材質(zhì) | 聚氨脂 |
| 供貨量 | 1000 |
| 類別 | 聚氨酯彈性樹脂 |
| 類型 | 標(biāo)準(zhǔn)料 |
| 密度 | 1.03 |
| 外觀 | 無色透明液體 |
| 用途 | 面漆 |
| 執(zhí)行質(zhì)量標(biāo)準(zhǔn) | 美標(biāo) |
| 供貨方式 | 現(xiàn)貨 |
噴涂式聚氨酯噴涂材料分為A和B兩組份材料
產(chǎn)品描述：溶劑型聚氨酯噴涂材料，主要應(yīng)用在具有強(qiáng)磨損要求的應(yīng)用領(lǐng)域，一般情況下采用無氣噴槍進(jìn)行噴涂作業(yè)。其還可以通過刷漆法、浸漆法及輥涂法等方式進(jìn)行涂裝作業(yè)。
材料：**聚醚類脂肪族聚氨酯配比（重量比）： A B
重量 100 21
包裝規(guī)格：分包/以重量為單位銷售
| 包裝規(guī)格(A+B) | A | B |
| 1kg（大約1L） | 0.83kg | 0.17kg |
| 5kg（大約5L） | 4.13kg | 0.87kg |
| 24.2kg（約24L） | 20kg | 4.2kg |
| 275kg（約215L） | 227kg | 48kg |
貯放時(shí)間：在21℃溫度條件下30-45分鐘
無粘性時(shí)間：在21℃溫度條件下需1小時(shí)
無手印時(shí)間：在21℃溫度條件下需3小時(shí)
硬度：肖氏A60±5
撞擊回彈能力：40%（ASTMD2632-74）
耐沖擊性：大于1.1MPa（ASTMD2794）
撕裂強(qiáng)度：93.8kg/cm Die C （ASTMD-624-73）
拉伸強(qiáng)度：35.16MPa（ASTMD412-68）
伸長率：220%（ASTMD412-68）
耐磨性能：用1000克重的H18型輪體對(duì)此材料涂層表面進(jìn)行連續(xù)摩擦，輪體每進(jìn)行1000轉(zhuǎn)的摩擦，涂層的重量損耗為0.090克（ASTMD1-044-73）
工作溫度：-56℃到93℃之間
模量：16.2MPa (ASTMD412-68)
固化時(shí)間：在21℃以及30mil的空氣條件下，固化時(shí)間為5天
涂裝間隔時(shí)間： 少10-15分鐘， 長不過72小時(shí)
揮發(fā)性有機(jī)化合物：因亞甲氯化物不作為揮發(fā)性有機(jī)化合物考慮，所以材料中實(shí)際含有的揮發(fā)性有機(jī)化合物成分低于1%。建議使用前考慮當(dāng)?shù)?、省或?lián)邦的相關(guān)法律規(guī)定。
配比后固態(tài)物質(zhì)含量： 材料A組份61.5%，材料B組份99.9%，配比混合材料68.2%。
燃點(diǎn)： 無燃燒點(diǎn)， 7S的兩組份涂料在運(yùn)輸、儲(chǔ)存以及使用過程中都不具有燃燒性。

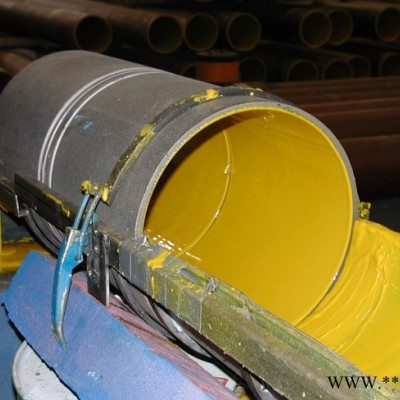

使用方法： 7S可以采用噴涂法、刷漆法、浸漆法等方式進(jìn)行涂裝。 噴涂方式是采用標(biāo)準(zhǔn)的氣動(dòng)噴涂設(shè)備或無氣噴涂設(shè)備進(jìn)行涂裝作業(yè)。噴嘴大小主要取決于被噴涂物體，通常噴嘴的口徑在0.4mm到0.9mm之間。
表面預(yù)處理： 為使 7S噴涂式聚氨酯產(chǎn)品達(dá)到好的機(jī)構(gòu)件粘接效果，涂裝作業(yè)前需要對(duì)基材表面進(jìn)行一些標(biāo)準(zhǔn)的表面預(yù)處理方式，如將基材表面噴砂處理至金屬白色化，或?qū)炷敛馁|(zhì)進(jìn)行的酸化處理等。
底漆：
N701：雙組份、單涂層空氣固化溶劑型底漆
P601： 主要用于做N701的蝕洗底漆
RM301：雙組份、空氣固化型橡膠類底漆
理論用量：每一千克按比例混合后的 7S理論上可以噴涂出厚度為25μm面積為23.24m2的范圍。
儲(chǔ)存:材料應(yīng)在10℃左右的溫度條件下儲(chǔ)存，避免陽光直射，同時(shí)需遠(yuǎn)離熱源及火焰。對(duì)于冷卻的產(chǎn)品 先將其保溫至正常室溫以后再進(jìn)行涂裝作業(yè)。請(qǐng)務(wù)必確保產(chǎn)品溫度低于38℃，因產(chǎn)品中包含的溶劑沸點(diǎn)為40℃。為確保產(chǎn)品中的溶劑組份和樹脂組份能夠均勻混合，請(qǐng)?jiān)诎牙鋮s的產(chǎn)品保溫至正常室溫以后對(duì)材料進(jìn)行大力搖晃之后再進(jìn)行噴涂作業(yè)。
噴涂設(shè)備
可以使用各種噴槍及設(shè)備進(jìn)行噴涂。這些設(shè)備小至小型的手持式無氣噴槍，大到大型35:1泵式系統(tǒng)驅(qū)動(dòng)噴涂設(shè)備。在將涂料的Ａ組份和Ｂ組份按比例混合以前，先使用溶劑測試噴槍以確定噴槍參數(shù)以及噴涂工作的先后順序。
涂裝間隔： 7S前后兩道涂層間的操作間隔 為15分鐘， 不能超過72小時(shí)。如果放置時(shí)間超過 間隔時(shí)間，涂裝前 使用中等精度的砂紙對(duì)涂層表面進(jìn)行打磨以確保粘接效果。該產(chǎn)品可以和N701底漆配合使用。
硬化條件：在21℃
無粘性時(shí)間： 60-90分鐘 無手印時(shí)間： 3-4小時(shí)
限制使用時(shí)間： 18小時(shí) 硬化完成： 5-7天
理論用量：每一千克配比混合后的NR-2S可以噴涂出厚度為25μm面積為22m2的范圍。考慮到噴涂過程中出現(xiàn)的浪費(fèi)或過度噴涂，允許在以上范圍基礎(chǔ)上有20%-25%的波動(dòng)。
