| 動力形式 | 高周波 |
|---|---|
| 作用原理 | 逆變 |
| 電流 | 直流 |
| 額定容量 | 5KVA |
| 規格 | 323 |
| 加工精度 | 精密 |
| 控制方式 | 自動 |
| 頻段 | 中頻 |
| 驅動形式 | 氣動 |
| 適用原料 | PA |
| 樣式 | 其它 |
| 用途 | 焊接 |
| 執行標準 | 企業標準 |
| 重量 | 30 |
| 作用對象 | 金屬 |
| 焊接原理 | 對焊 |
| 焊接方式 | 壓力式 |
| 最大焊接厚度 | 1.5+1.5（mm） |
| 品牌 | 廣州精源電子 |
| 型號 | JYD |

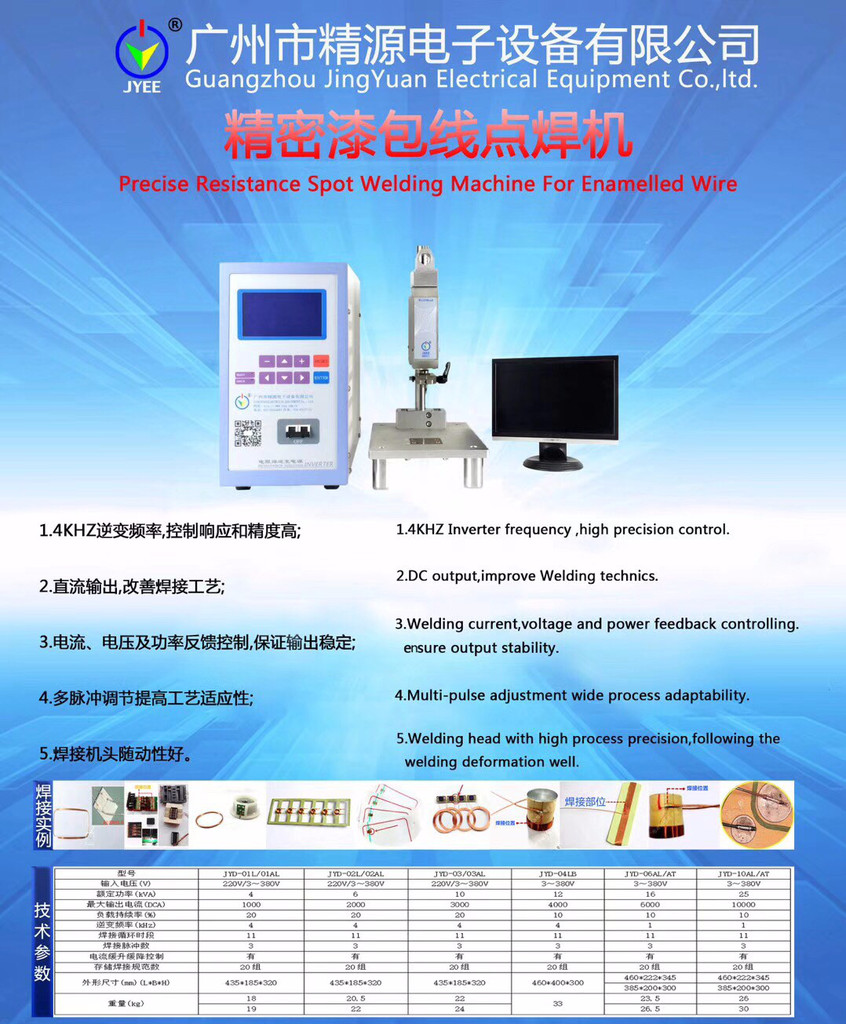

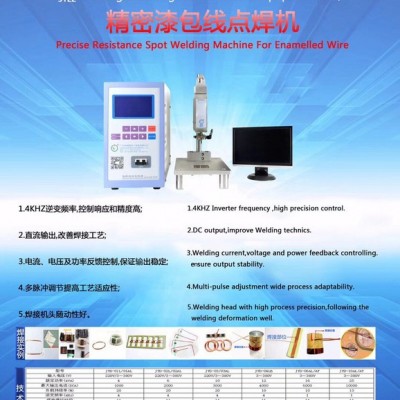

設備組成
我司有著豐富的漆包線點焊經驗，多款漆包線點焊機可供選擇。我司漆包線點焊機由目前最先進的精密逆變焊接電源、具有專利的精密焊接機頭組成,小線徑漆包線點焊配有ccd成像系統。
主要特點：
焊接漆包線不必預先除去表面絕緣漆，自動脫漆；
無需任何焊料、輔料，即可直接焊接ф0.02-ф1.20mm的漆包線；
焊點牢靠，導電性好，可靠性高，可節約成本，操作簡單方便；
焊接方法環保穩固，符合歐洲環保指令及安規。
主要應用：
這套系統廣泛應用在貼片電感器、微型手機馬達轉子、銅箔漆包線焊接、貼片變壓器、高頻通訊元件、感應式IC卡、微型訊響器、鐘表線圈、揚聲器 、 耳機 、 天線 、 麥克風 、免提耳機、光學器件、厚膜電路、模塊等各種帶小線圈電子元器件的生產制造上。
詳細說明
我公司廣州市精源電子設備有限公司，專業從事焊接設備的研發、生產及銷售。公司成立于2006年，坐落在廣州市高新技術產業園，由留學回國的電阻焊專家、華南理工大學曹教授一手創辦，公司由多位教授、博士組成的研發團隊提供技術支持，擁有多項技術。
我公司產品主要包含：電阻焊機電源、精密點焊機、脈沖熱壓焊機、縫焊機、微弧焊機等焊接設備，廣泛應用于電子行業、照明行業、汽車電池行業、機械五金行業等；公司的主打產品：點焊機電源致力于為廣大自動化廠商做配套服務。
逆變直流電阻焊接電源是采用IGBT逆變技術、微機控制技術和現代電力電子技術開發的新型電源。由于采用AC－DC－AC－DC的變換技術，時間控制達到毫秒級精度、控制響應和控制精度大大提高；直流輸出，使焊接工藝性顯著改善；逆變技術還使設備具有小型、節能高效等一系列優點；微控制器（MCU）與電子技術的采用使該設備具備現代設備的優秀功能，包括數字控制、監控、故障診斷與保護、數據傳輸?shù)?，設備功能齊全、靈活方便、適應面廣。該類設備特別適合于漆包線的點焊、銅、鋁等有色金屬材料的點焊、合金材料的點焊、精密零件的點焊和高質量產品的點焊。
微點焊逆變直流電阻焊接電源可應用于自動化焊接設備，我們提供的是中頻逆變直流焊接電源，適合自動焊接要求的高效、高焊接一致性的要求。是自動焊接機的最佳選擇，歡迎自動化設備廠商咨詢。
電阻焊工藝簡介：
焊件組合后通過電極施加壓力，利用電流通過接頭的接觸面及鄰近區域產生的電阻熱進行焊接的方法稱為電阻焊。電阻焊具有生產效率高、低成本、節省材料、易于自動化等特點，因此廣泛應用于航空、航天、能源、電子、汽車、輕工等各工業部門，是重要的焊接工藝之一。
目前市場上的電阻點焊機大概可以分三種類型：儲能點焊機、工頻交流點焊機、逆變直流點焊機。各點焊機區別如下：
儲能點焊機和交流點焊機屬于傳統點焊機，近幾年經過技術的不斷更新創新，逆變直流點焊機漸漸取代了傳統點焊機的位置，在設備穩定性和控制精準度方面，逆變直流點焊機的性能要大大領先。我公司的電阻點焊機屬于逆變直流點焊機。
工頻交流電源：電流脈動，半波之間存在冷卻間隔，時間調節分辨率20ms（最小10ms），反饋速度慢（10ms）。
電容貯能電源：脈沖電流放電，時間不可調，焊接過程中不能反饋補償。
逆變直流電源：電流呈脈動直流，電流平穩，時間調節分辨率提高，反饋速度快。
逆變直流點焊機特點：
1、電流直流輸出，焊接電流為脈動直流（且波紋度?。?；逆變頻率4KHZ或8KHZ，通電時間控制周期為0.125ms或0.25ms，焊接時間可任意控制；
2、可采取恒電壓、恒功率、恒電流、定脈寬模式控制；
3、具有電流失常、監控值超限、網壓超限、過熱等故障診斷與報警功能；可極大減少產品焊接不良率。
4、三段加熱設定，帶電流緩升緩降功能，可有效解決“飛濺”，更加保證了焊接的穩定性。電極壽命能有效延長。

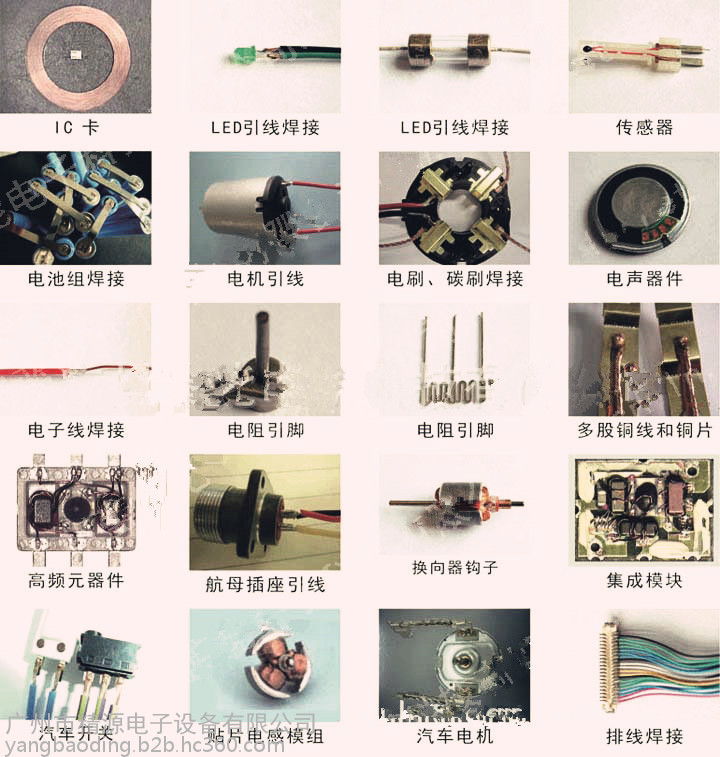

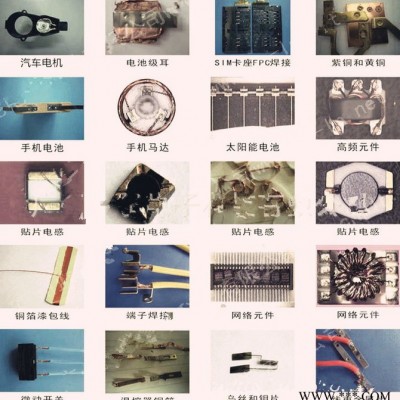

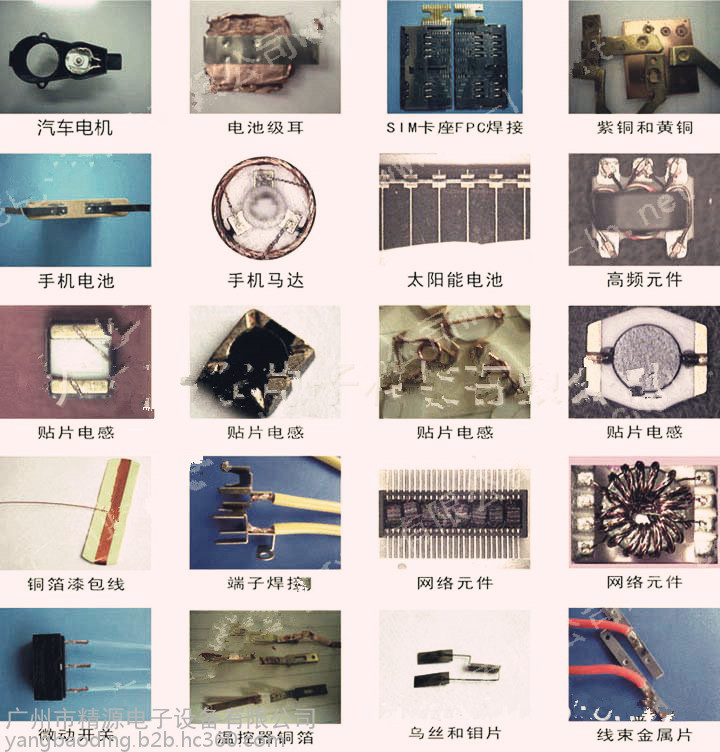

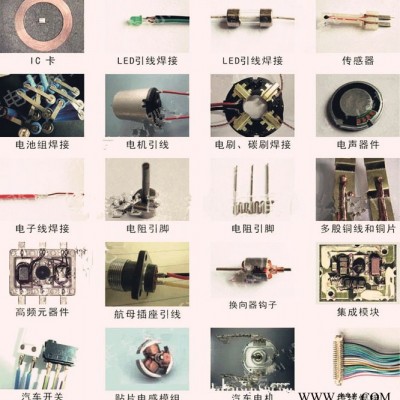

焊接實例：
工件樣品免費焊接 ：
廣州精源電子設備有限公司在工廠內備有多種功率的精密逆變點焊機（碰焊機）、熱壓焊機、縫焊機，并且有幾百種適合不同產品的夾具（還可根據產品設計夾具），無論貴司有任何產品存在焊接難點問題，都誠懇的歡迎您來我司（或?qū)⒐ぜ牡轿宜荆┖附哟驑?，我們工程?0年的“電阻焊研究”和對焊接工藝的深度理解，完全有可能助你找到最佳的焊接解決方案。
可為您量身定做全方位的精密焊接解決方案！
