| 加工定制 | 是 |
|---|---|
| 類型 | 電子儀表盒 |
| 材質 | 金屬 |
| 外形尺寸 | 130*65（mm） |
| 適用范圍 | 稱重傳感器外置放大器 |
| 輸入 | 20mv |
| 防護等級 | Ip65 |
| 輸出 | 0-5、0-10v |
| 品牌 | 啟勵傳感 |
| 型號 | 變速器外殼 |
技術參數
技術指標 | 技術指標 | 單位 |
輸入 | 0-20 | mV |
輸出 | 0-5/0-10 | V |
| 4-20 | mA |
精度 | ±0.1 | %F•S |
供電電壓 | 12、24 | VDC |
防護等級 | Ip65 |
|
特點與用途

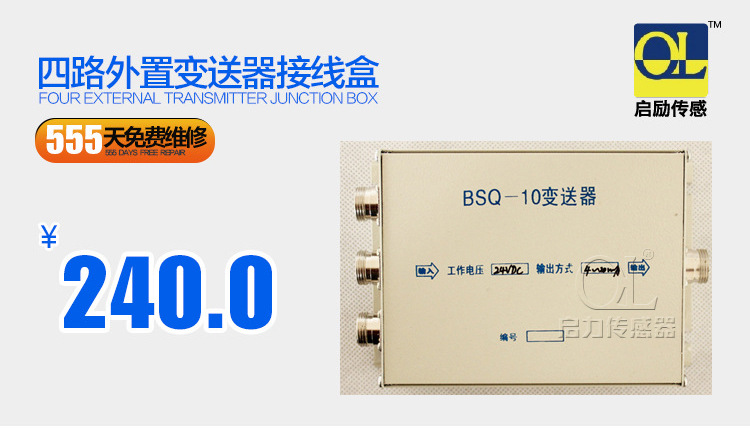

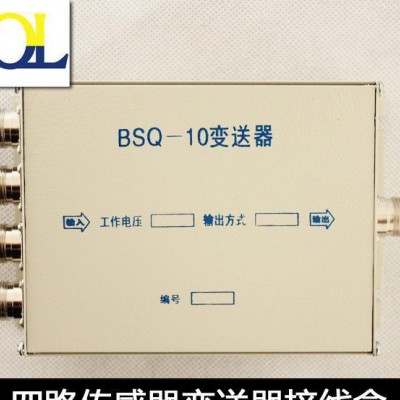

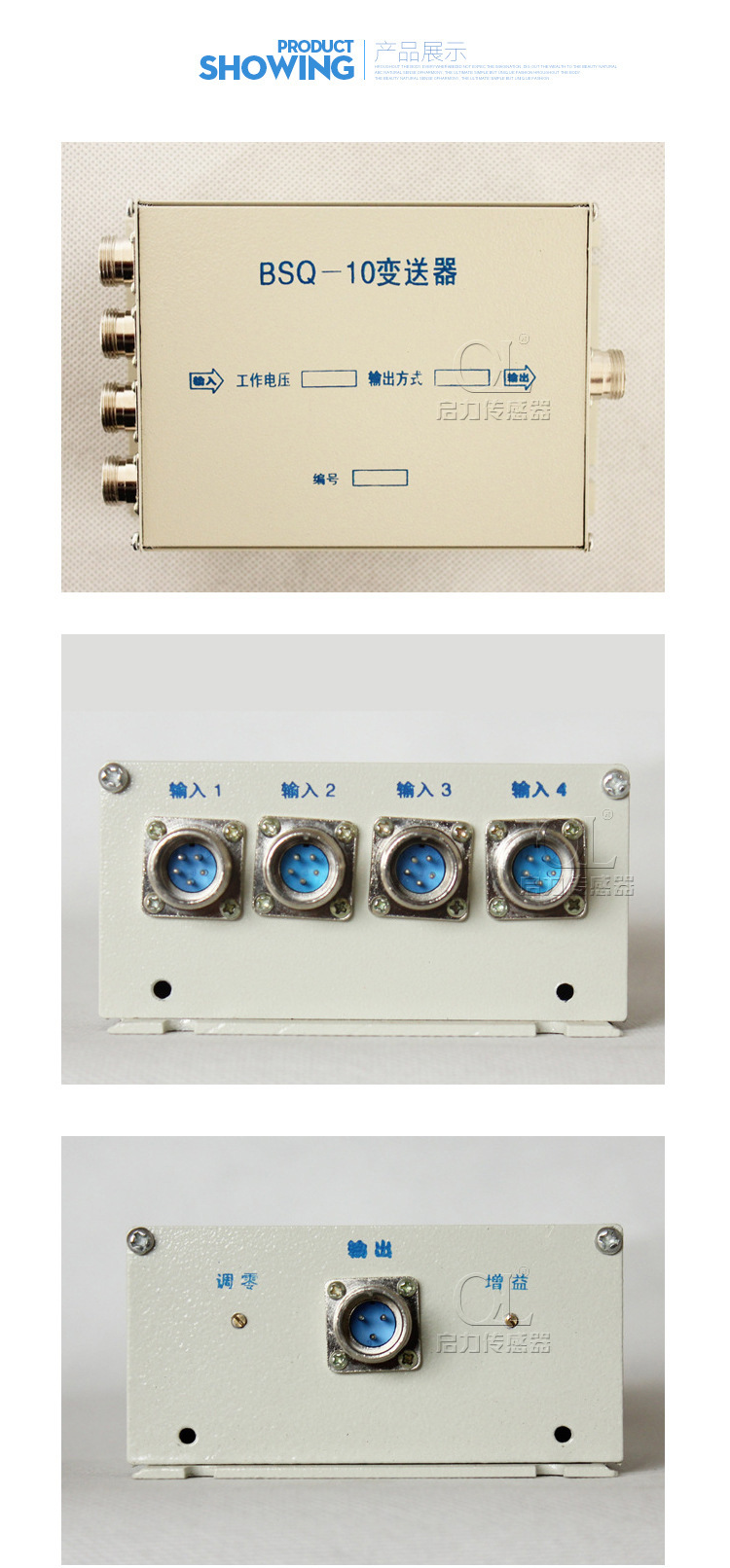

BSQ-10多路變送器。各路傳感器可獨立糾偏；擁有電源浪涌保護；輸入反保護盒輸出保護；電流/電壓輸出形式。
接線：紅-電源 黑-共負 綠-信號
1. 調試方法：將BSQ-2變送器盒打開，即可看到兩只灰色可調電容器。其中R5K為調零，R100Ω為增益調整電位器。
2. 接線方式：將輸入端為傳感器接線，其中紅線——傳感器電源正
黑線——傳感器電源負
綠線——傳感器信號正
白線——傳感器信號負
3. 輸出端接線：紅線——12VDC或24VDC
黑線——0V
綠線——0-5V、0-10V、0-10mA、0-20mA、4-20Ma
4. 注意事項：不能把變送器輸出端的電源線和信號線接反，如若接反，將導致變送器燒毀，
敬請注意！

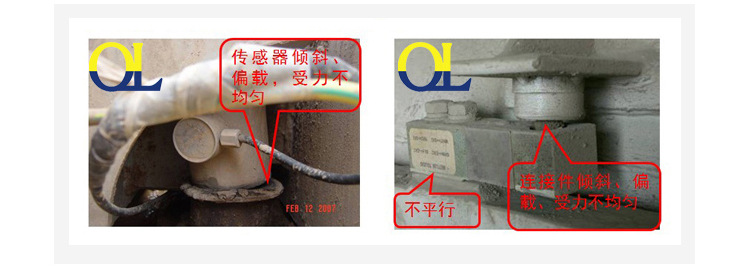

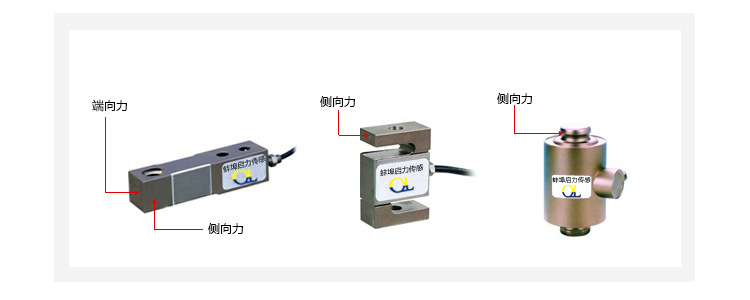

▉ 側向力
-傳感器安裝位置不準確以及熱脹冷縮等原因?qū)е麓嬖谒搅σ鸬?/p>
▉ 故障隱患
-稱量不準，數據緩慢移動，嚴重影響傳感器計量精度
■

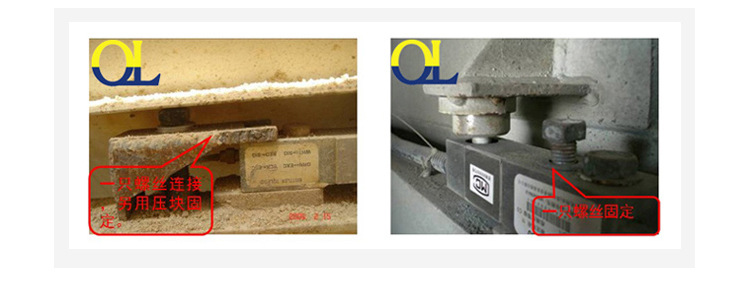

■ 嚴禁在安裝傳感器時，少裝禁錮螺栓。
■ 緊固螺栓旋入安裝孔的深度應≥螺栓螺紋直徑的1.5倍
■ 故障隱患：
-稱量數據緩慢移動，計量精度下降，縮短螺栓、傳感器使用壽命，甚至可能造成安全事故
-螺栓螺紋會拉伸、變形，甚至可能造成安全事故。

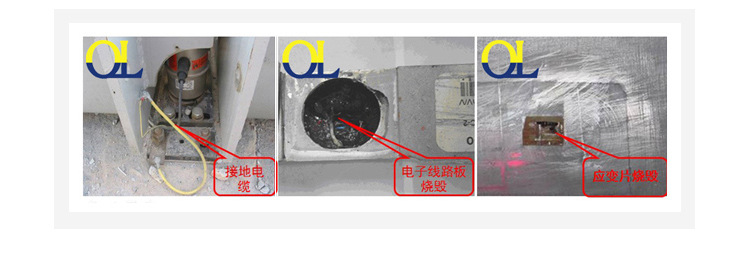

稱重傳感器安裝嚴禁電焊
■ 傳感器安裝時，嚴禁采用電焊方式。
-稱重設備需要電焊時**將傳感器取下與設備分離。
-如傳感器不能與設備分離，電焊前需確保設備有良好接地。
■ 故障隱患：
-如果有大電流通過傳感器會導致內部電路或電子元器件燒毀。
