一概述

TGRY系列中高壓開關固態軟啟動一體柜是將高壓固態軟啟動柜和高壓開關柜兩個柜子合二為一，同時具備軟啟動和高壓開關柜所有的功能，主要用于籠型同步或者異步三相交流電機。

本裝置占地面積小，比單獨的高壓柜和軟啟動柜占地面減少一半，該設計一舉解決了困擾多年的現場**地安裝空間有限的難題

高壓開關固態軟啟動一體柜采用免維護設計，減少高壓開關和軟啟動柜的接線電纜，投入使用后無需其它維護，可以大量節約維護成本；內部有屯門阻容吸收回路，抗干擾能力強。由于采用改變晶閘管的導通角控制電機輸入電壓技術，因此無能量損失，啟動電流小。

二工作原理

軟啟動采用高質量串聯晶閘管，無極控制輸出電壓、使電機平穩地起動和停止。

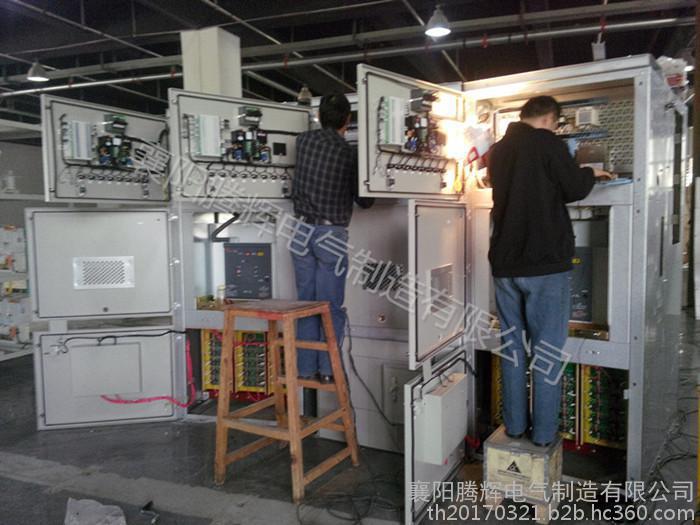

圖為生產現場

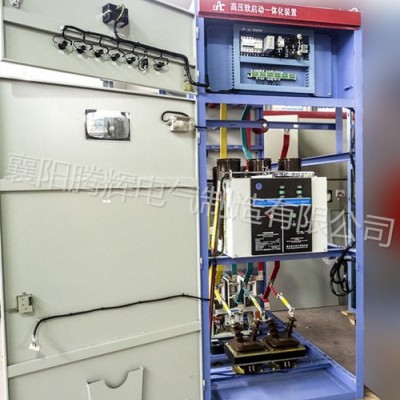

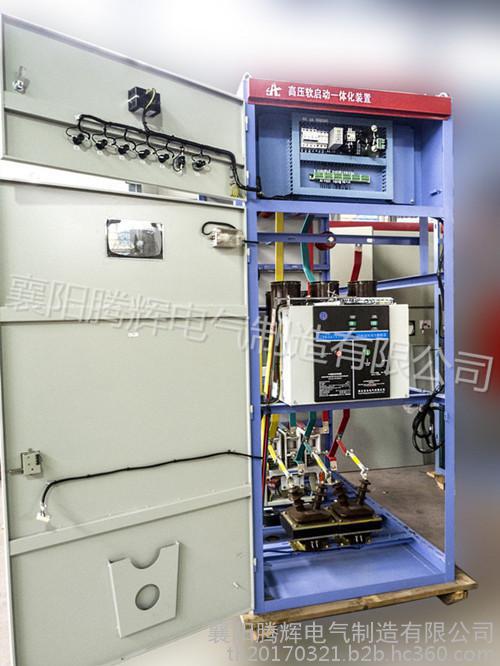

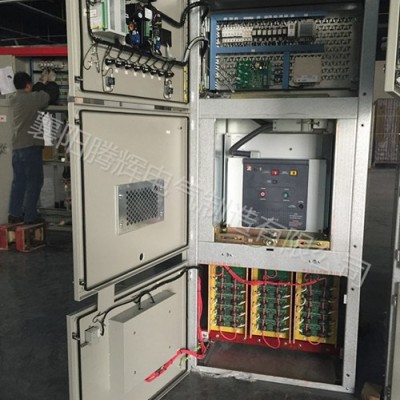

圖為柜體內部結構

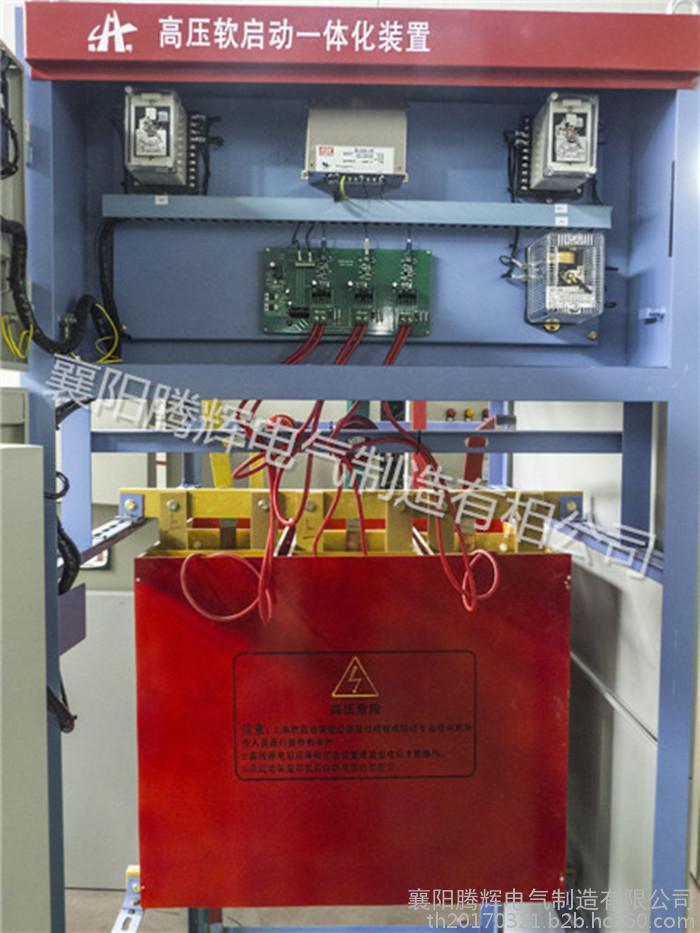

圖為內部硅箱

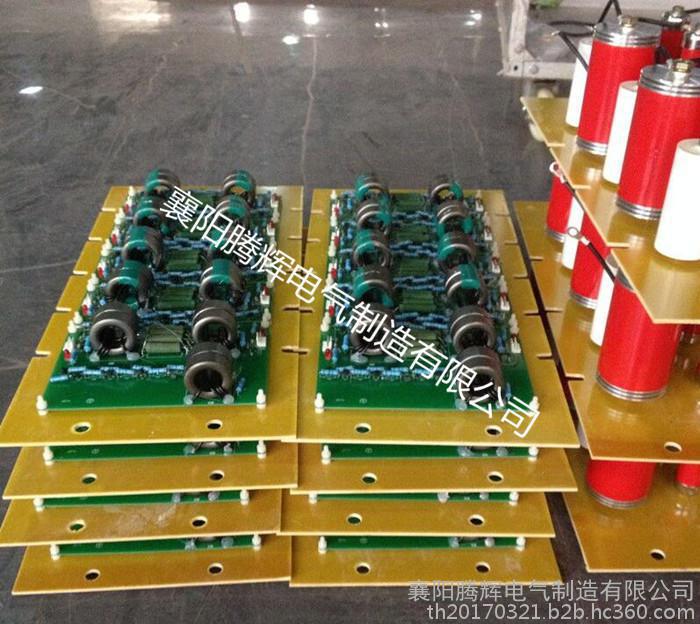

圖為電路板和電阻電容，是組成硅箱的重要元器件

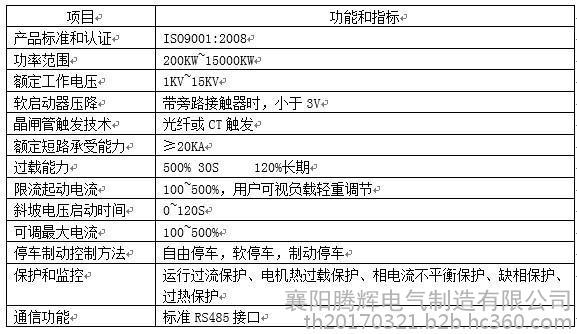

三性能參數

四使用條件

供電電源：三相交流6KV-10KV（+10%  -15%）50HZ

適用電機：三相異步電動機（鼠籠型）、同步電動機等

起動頻度：頻繁起動

冷卻方式：自然冷卻或強迫冷卻

進出線方式：用戶任選

防護等級：IP20（自冷），IP00（風冷）特殊要求另行定制。

環境條件：海拔不超過1000米，超過時需降低條件使用

環境溫度：-25℃???— +45℃

**大相對溫度：95%無冷凝

無腐蝕性氣體，元導電塵埃，無劇烈震動（小于0.5G），通風良好

如需特殊環境的產品，請訂貨時另提技術要求。

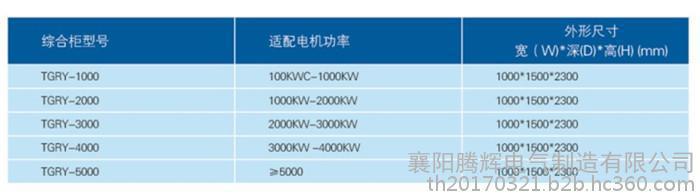

五選型參數

六訂貨須知

用戶需提供電機額定功率，定子額定電壓，定子額定電流，

用戶對柜體尺寸或者顏色有特殊要求，請?zhí)崆案嬷?

用戶對高壓開關柜的開關可以選擇真空接觸器或者真空斷路器

TGRY系列中高壓開關固態軟啟動一體柜是系列產品，以上報價為常規配置參考價，如您對TGRY系列中高壓開關固態軟啟動一體柜有特殊要求，如需要真空斷路器或真空接觸器，如需帶綜保，或有指定品牌，騰輝公司技術工程師會根據您的具體要求報具體的價格，歡迎來電垂詢；騰輝電氣專業生產供應高低固態軟啟動柜，水阻柜，勵磁柜，補償柜，高低壓配套設備，誠信立業，科技為本，歡迎您的光顧！
