襄陽騰輝TGWB系列電動機無功**地補償裝置簡介

一、概述

TGWB系列高壓無功率**地補償裝置屬于電容補償，廣泛用于冶金、礦業、建材、石化、給排水等行業的交流電力系統上，用于補償系統無功功率，提高系統功率因數，實現節能降耗和改善電網質量的功能。

二、原理

把具有容性負荷的裝置與感性負荷并聯接在同一電路當容性負荷釋放能量時，感性負荷吸收能量，而感性負荷釋放能量時,容性負荷卻在吸收能量。能量在兩種負荷之間互相交換。感性負荷所吸收的無功功率可由容性負荷輸出的無功功率中得到補償。

三、原理圖

四、關鍵元器件

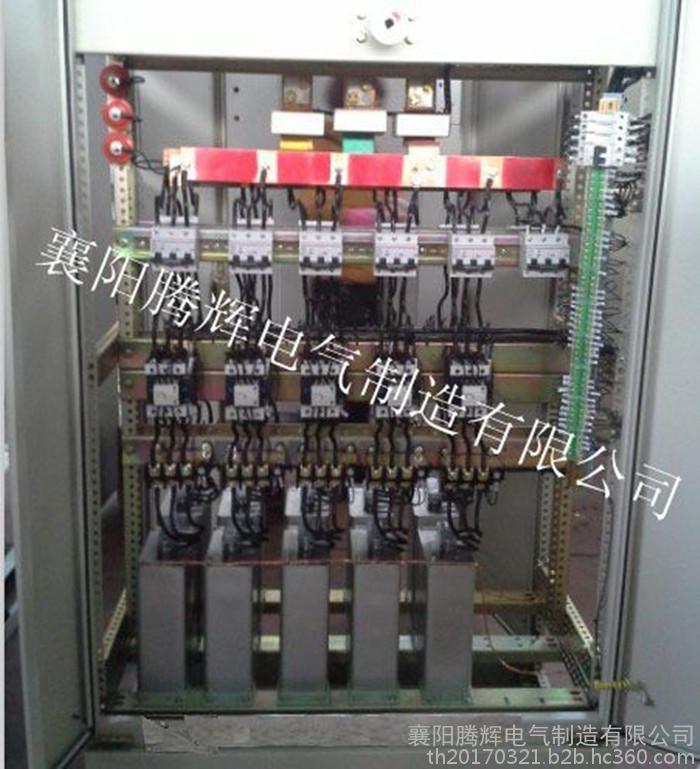

主要的元器件有高壓真空接觸器、電力電容器、電流互感器、避雷器、高壓帶電顯示器、和高壓噴逐式熔斷器。

電容器采用損耗極低的金屬膜絕緣材料作電解質，內部充滿高穩定性無毒浸漬劑,具有較高的放電起始電壓,溫度變化小,可靠性高等特性。電容器內置放電電阻，使裝置脫離電網后，5分鐘內將殘余電壓降至50V以下

高壓帶電顯示器和配套的電磁鎖，可以確保設備可靠運行和人身安全

高壓噴逐式熔斷器和中性點不平衡保護作為單臺電容器的內部故障保護。

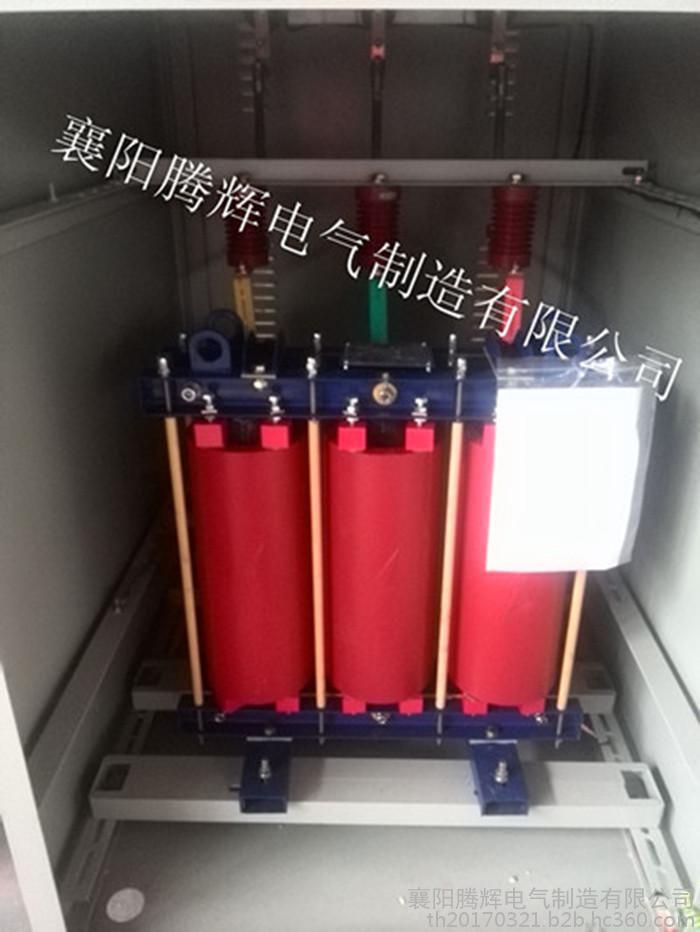

如果有抑制諧波要求，可以增加電抗器。

電抗的大小可以測算。

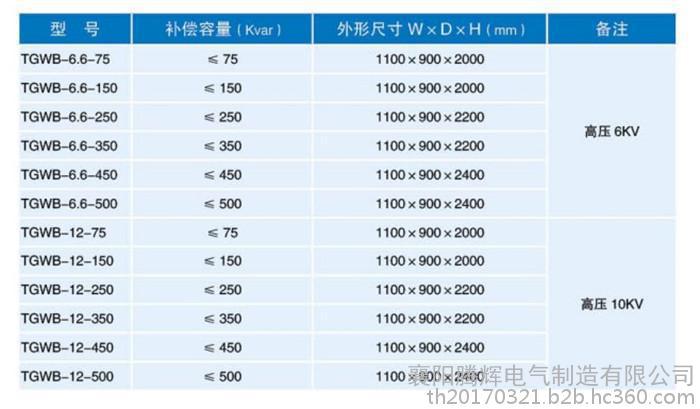

五、選型參數

六、使用條件

1環境溫度范圍為-40~+45℃

2相對溫度不超過95%

3海拔高度不超過2000m

4**高運行電壓不超過額定電壓的110%(過渡過程除外)

5**大負載電流不超過額定電流的130%(過度過程除外,并含諧波電流)

6周圍介質無**及易燃危險,無足以損壞絕緣及腐蝕金屬的氣體,無導電塵埃

7安裝地點無劇烈震動及顛簸,安裝傾斜度不大于5

8供電電源符合**標準規定,沒有較強的諧波分量

七、訂貨須知

1用戶提供額定電壓、補償容量及其它技術要求

2補償裝置進出線方式

3**高工作電壓：不超過額定電壓的110%（過渡過程除外**工作電流不超過電流的1.3倍

4有無抑制諧波要求，是否加電抗

TGWB高壓電動機無功**地補償裝置屬于非標定制產品，以上報價為常規配置參考價，如您對補償裝置有特殊要求，如需要指定品牌，騰輝公司技術工程師會根據您的具體要求報具體的價格，歡迎來電垂詢；騰輝電氣專業生產供應無功補償裝置。
