SRG系列高壓熱變電阻軟啟動柜是平衡的三相具有溫度特性的電阻組成。當該電阻通入電流時，電阻體溫度逐步升高，而電阻值逐步減小，從而使電機端電流逐步升高，起動轉矩逐步增加，以實現電機的平穩起動且降低起動電流的目的。

溫馨提示：文中展示產品價格非**終銷售價，SRG起動柜價格根據電機功率、柜子元器件選型等有關。

         采購選型請電聯 13687296390 李玲


適用范圍

SRG高壓熱變電阻軟啟動適用于額定電壓等級3KV-15KV，額定功率100KW-20000KW甚至更大容量的大中型鼠籠電機或同步電動機降壓軟起動。

使用環境

環境溫度：+40℃，0℃

空氣相對濕度不超過90%（+25℃）

海拔高度不超過2km

地面傾斜度不大于5°

安裝地點無火災、無化學腐蝕

注：若有特殊環境使用條件，可另行標準定制

主要技術參數
額定電壓（KV）                3.6,  7.2,  12（高壓類）
工頻耐受電壓(KV)              10/18,  20/23,  28/32(相對地)（高壓類）
起動電流(A)                       0:1.5~3.5Ie(附加說明見訂貨須知)
起動時間(S)                       10~60~120(現場可調)
電液正常工作溫度(℃)        0~70
連續起動次數                    3~4(1500KW以下);2~3(1500KW以 上)(環境溫度25℃時)
防護等級                           IP20,  IP30

結構說明

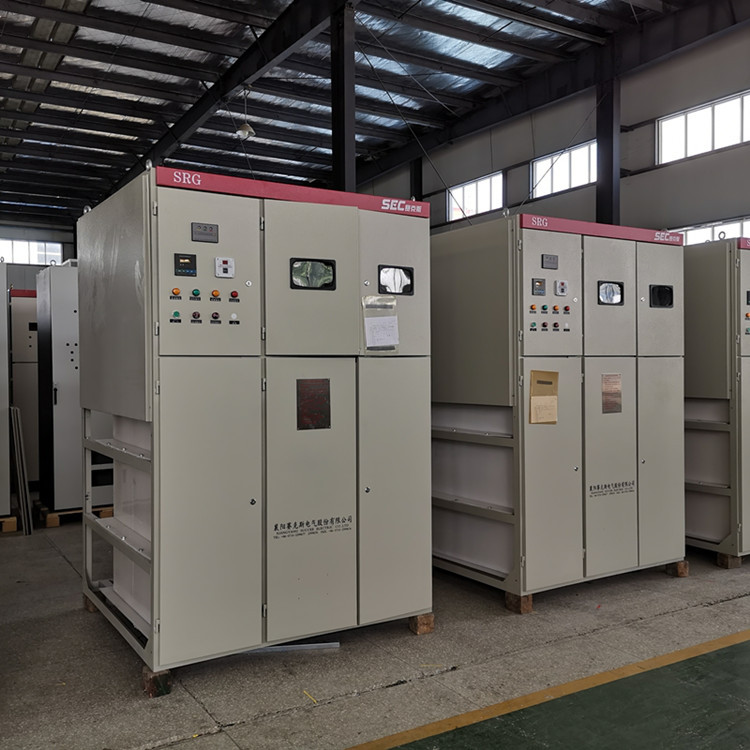

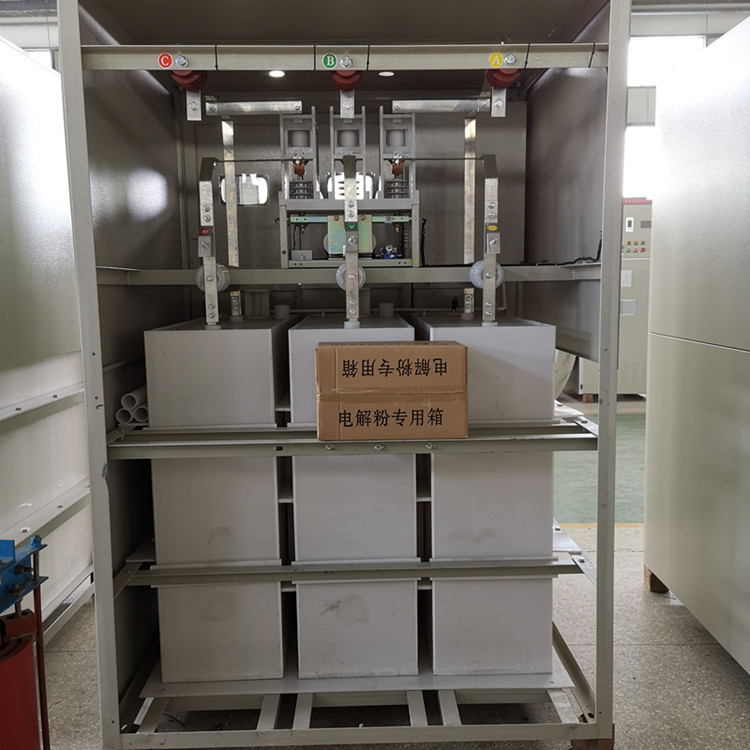

SRG高壓熱變電阻啟動柜主要由控制柜和高壓液阻柜兩個柜體組成（3600KW以下為一個柜體）。3600KW以下控制柜和高壓液阻柜合二為一個柜?？刂乒窀綦x成電機高壓主回路和繼電控制回路兩個相對獨立的部分。高壓主回路主要有電機呈星點短接接觸器（或斷路器）或切除液體電阻的接觸器（或斷路器）。具體方案以雙方合同、技術文件為準。該啟動柜也可依用戶要求，采用PLC控制、預留DCS接口，可直接與用戶DCS系列聯接，進行遠程控制與監測。
