| 材料 | 不銹鋼 |
|---|---|
| 產地 | 廣東 |
| 規格 | T080 |
| 輸出信號 | 數字型 |
| 制造商 | 深圳市翔運達電子科技有限公司 |
| 制作工藝 | 集成 |
| 品牌 | 翔運達 |
| 型號 | STH-T080過孔導電滑環 |
| 系列 | 過孔導電滑環 |
| 制造商零件編號 | STH-T080 |
| 其它名稱 | 旋轉連通 |

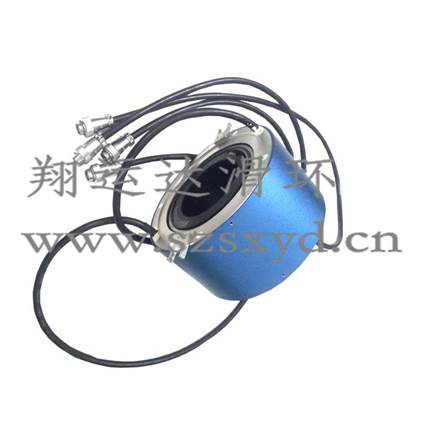

STH-T080過孔導電滑環
通 路 數: 1-100路可選或更多
功能說明：
用于任何旋轉體的微小電壓、高頻、EMF、熱電偶、電腦信號、Strain gauge、電流、Inter Bus,Can-Bus,Profibus,RS422,RS485,PLC控制, 數字/模擬視頻、數字音頻、千兆以太網、重量傳感器信號及電力的接續。

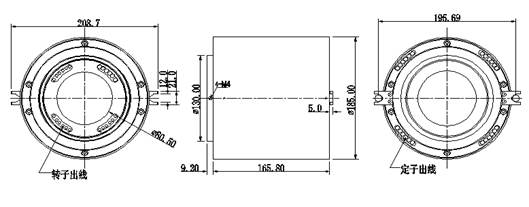

外形尺寸圖紙：
中國專業滑環生產廠家 www.szsxyd.cn

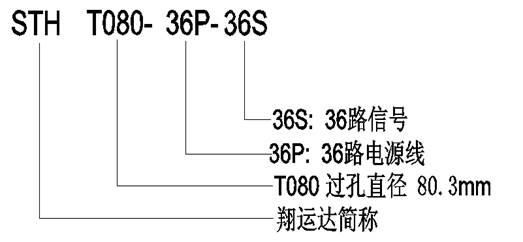

選型說明:
技術指標：
| 電氣性能 | |||
| 項 目 | 參 數 |
| |
|
| 功率 | 信號 |
|
| 額定電壓 | 380VAC/DC或更高 | 240VAC/DC |
|
| 導線規格 | UL 鍍錫鐵氟龍 | 鍍銀鐵氟龍 |
|
| 絕緣電阻 | ≥1000MΩ@ 500VDC | ≥500MΩ@ 500VDC |
|
| 額定電流 | 10A每路或信號混合(最高可達80A/路) |
| |
| 耐壓強度 | 兩路之間≥1000V@50Hz |
| |
| 電氣噪音 | 最大100mΩ@6VDC,電流50mA,轉速5rpm/min |
| |
| 機械性能 |
| ||
| 通路數 | 1--100路可選或更多 |
| |
| 工作轉度 | 300rpm |
| |
| 工作溫度 | -40℃~ +80℃ |
| |
| 工作濕度 | 65%RH 或更高 |
| |
| 觸點材料 | 金---銀 |
| |
| 導線長度 | 標準 200mm |
| |
| 殼體材料 | 鋁合金 |
| |
| 力矩 | ≤10g·m (參考值) |
| |
| 防護等級 | IP51 或更高 |
| |
中國專業滑環生產廠家 www.szsxyd.cn
型號選用說明：
| 產品型號 | 功率(10A、15A) | 信號S(2A) | 總通路 | L--滑環長度 |
| STH080-0210 | 2 | --- | 2 | 42 |
| STH080-0220 | 2 | --- | 2 | 42 |
| STH080-02s | --- | 2 | 2 | 42 |
| STH080-0310 | 3 | --- | 3 | 46 |
| STH080-0610-06s | 6 | 6 | 12 | 82 |
| STH080-1810 | 18 | --- | 18 | 106 |
| STH080-1820 | 18 | --- | 18 | 106 |
| STH080-18s | --- | 18 | 18 | 106 |
| STH080-0610-12s | 6 | 12 | 18 | 106 |
| STH080-1210-06s | 12 | 6 | 18 | 106 |
| STH080-2410 | 24 | --- | 24 | 130 |
| STH080-2420 | 24 | --- | 24 | 130 |
| STH080-24s | --- | 24 | 24 | 130 |
| STH080-1210-12s | 12 | 12 | 24 | 130 |
| STH080-0610-18s | 6 | 18 | 24 | 130 |
| STH080-3010 | 30 | --- | 30 | 154 |
| STH080-30s | --- | 30 | 30 | 154 |
| STH080-1810-12s | 18 | 12 | 30 | 154 |
| STH080-1210-18s | 12 | 18 | 30 | 154 |
| STH080-0610-24s | 6 | 24 | 30 | 154 |
| STH080-3610 | 36 | --- | 36 | 178 |
| STH080-36s | --- | 36 | 36 | 178 |
| STH080-2410-12s | 24 | 12 | 36 | 178 |
| STH080-1210-24s | 12 | 24 | 36 | 178 |
| STH080-48s | --- | 48 | 48 | 226 |
| STH080-56s | --- | 56 | 56 | 258 |
| STH080-60s | --- | 60 | 60 | 274 |
| STH080-72s | --- | 72 | 72 | 322 |
| STH080-80s | --- | 80 | 80 | 354 |
| STH080-100s | --- | 100 | 100 | 434 |
中國專業滑環生產廠家 www.szsxyd.cn
應用領域：
| 旋轉工作盤的信號和電流混合 | 機器人精密動態檢測儀器 |
| 電阻切割機 | 智能動態玩具 |
| 水平鍍銅生產線 | 智能家電 |
| 旋轉舞臺 | 單晶爐 |
| 電纜卷筒 | 反應釜 |
| 手術燈 | 鉆井設備 |
| 旋轉鍍銀生產線 | 直升機 |
| 旋轉攝像機 | 雷達通訊設備 |
| 包裝機 | 航空設備 |
| 熱滾輪 | 坦克 |
| 壓模機 | 旋轉門 |
| 繞線機 | 游樂設施 |
| LED廣告燈 | 生產流水線 |
| 風力發電機 | 路橋機械 |
| 管內攝像機 | 盾構機 |
| 全鉆儀 | 吊裝起重設備 |
| 高速球 | 樁工機械 |
