| 別名 | 導電滑環 |
|---|---|
| 適用機械 | 360°旋轉機械設備 |
| 材質 | 不銹鋼 |
| 公稱直徑 | 50 |
| 規格 | 1-100路可選或更多 |
| 適用范圍 | 機械設備 |
| 壽命 | 3年 |
| 連接型式 | 點連接 |
| 品牌 | 翔運達 |
| 型號 | SNH050過孔導電滑環 |
| 加工定制 | 是 |
飛SNH050過孔導電滑環
過孔直徑: 50mm
通 路 數: 1-100路可選或更多
功能說明：
用于任何旋轉體的微小電壓、高頻、EMF、熱電偶、電腦信號、Strain gauge、電流、InterBus,Can-Bus,Profibus,RS422,RS485,PLC控制, 數字/模擬視頻、數字音頻、千兆以太網、重量傳感器信號及電力的接續。

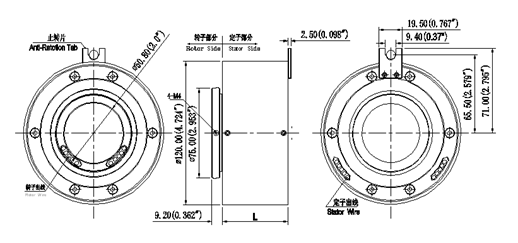

外形尺寸圖紙：
技術指標：
電氣性能 | |||
項 目 | 參 數 | ||
功率 | 信號 | ||
額定電壓 | 380VAC/DC或更高 | 240VAC/DC | |
導線規格 | UL 鍍錫鐵氟龍 | 鍍銀鐵氟龍 | |
絕緣電阻 | ≥1000MΩ@ 500VDC | ≥500MΩ@ 500VDC | |
額定電流 | 10A每路或信號混合 | ||
耐壓強度 | 兩路之間≥1000V@50Hz(最高可達50A/路) | ||
電氣噪音 | 最大100mΩ@6VDC,電流50mA,轉速5rpm/min | ||
機械性能 | |||
通路數 | 1--100路可選或更多 | ||
工作轉度 | 600rpm | ||
工作溫度 | -40℃~ +80℃ | ||
工作濕度 | 65%RH 或更高 | ||
觸點材料 | 金---銀 | ||
導線長度 | 標準 200mm | ||
殼體材料 | 鋁合金 | ||
力矩 | ≤10g·m (參考值) | ||
防護等級 | IP51 或更高 | ||
型號選用說明：
產品型號 | 功率(10A、15A) | 信號S(2A) | 總通路 | L--滑環長度 |
SNH050-0210 | 2 | --- | 2 | 36 |
SNH050-0220 | 2 | --- | 2 | 36 |
SNH050-02s | --- | 2 | 2 | 36 |
SNH050-0310 | 3 | --- | 3 | 40 |
SNH050-0320 | 3 | --- | 3 | 40 |
SNH050-03s | --- | 3 | 3 | 40 |
SNH050-0410 | 4 | --- | 4 | 44 |
SNH050-0420 | 4 | --- | 4 | 44 |
SNH050-04s | --- | 4 | 4 | 44 |
SNH050-0210-02s | 2 | 2 | 4 | 44 |
SNH050-0610 | 6 | --- | 6 | 52 |
SNH050-0620 | 6 | --- | 6 | 52 |
SNH050-06s | --- | 6 | 6 | 52 |
SNH050-0210-04s | 2 | 4 | 6 | 52 |
SNH050-0410-02s | 4 | 2 | 6 | 52 |
SNH050-1210 | 12 | --- | 12 | 76 |
SNH050-1220 | 12 | --- | 12 | 76 |
SNH050-12s | --- | 12 | 12 | 76 |
SNH050-0610-06s | 6 | 6 | 12 | 76 |
SNH050-1810 | 18 | --- | 18 | 100 |
SNH050-1820 | 18 | --- | 18 | 100 |
SNH050-18s | --- | 18 | 18 | 100 |
SNH050-0610-12s | 6 | 12 | 18 | 100 |
SNH050-1210-06s | 12 | 6 | 18 | 100 |
SNH050-2410 | 24 | --- | 24 | 124 |
SNH050-2420 | 24 | --- | 24 | 124 |
SNH050-24s | --- | 24 | 24 | 124 |
SNH050-1210-12s | 12 | 12 | 24 | 124 |
SNH050-0610-18s | 6 | 18 | 24 | 124 |
SNH050-3010 | 30 | --- | 30 | 148 |
SNH050-30s | --- | 30 | 30 | 148 |
SNH050-1810-12s | 18 | 12 | 30 | 148 |
SNH050-1210-18s | 12 | 18 | 30 | 148 |
SNH050-0610-24s | 6 | 24 | 30 | 148 |
SNH050-3610 | 36 | --- | 36 | 172 |
SNH050-36s | --- | 36 | 36 | 172 |
SNH050-2410-12s | 24 | 12 | 36 | 172 |
SNH050-1210-24s | 12 | 24 | 36 | 172 |
SNH050-0610-30s | 6 | 30 | 36 | 172 |
SNH050-48s | --- | 48 | 48 | 220 |
SNH050-56s | --- | 56 | 56 | 252 |
SNH050-60s | --- | 60 | 60 | 268 |
SNH050-72s | --- | 72 | 72 | 316 |
SNH050-80s | --- | 80 | 80 | 348 |
SNH050-100s | --- | 100 | 100 | 430 |
應用領域：
旋轉工作盤的信號和電流混合 | 機器人精密動態檢測儀器 |
電阻切割機 | 智能動態玩具 |
水平鍍銅生產線 | 智能家電 |
旋轉舞臺 | 單晶爐 |
電纜卷筒 | 反應釜 |
圓形針織機 | 葡萄糖灌裝生產設備 |
染色設備 | 藥液灌裝設備 |
機械手臂 | 啤酒生產設備 |
旋轉燈箱 | 奶制品生產設備 |
手術燈 | 鉆井設備 |
旋轉鍍銀生產線 | 直升飛機 |
旋轉攝像機 | 雷達通訊設備 |
包裝機 | 航空設備 |
熱滾輪 | 坦克 |
壓模機 | 旋轉門 |
繞線機 | 游樂設施 |
LED廣告燈 | 生產流水線 |
風力發電機 | 路橋機械 |
管內攝像機 | 盾構機 |
