| 別名 | 導電滑環 |
|---|---|
| 適用機械 | 各種機械設備 |
| 材質 | 不銹鋼 |
| 規格 | 1-100路可選或更多 |
| 品牌 | 翔運達 |
| 型號 | STH-T070過孔導電滑環 |
| 加工定制 | 是 |
STH-T070過孔導電滑環
通 路 數: 1-100路可選或更多
功能說明：
用于任何旋轉體的微小電壓、高頻、EMF、熱電偶、電腦信號、Strain gauge、電流、InterBus,Can-Bus,Profibus,RS422,RS485,PLC控制, 數字/模擬視頻、數字音頻、千兆以太網、重量傳感器信號及電力的接續。
外形尺寸圖紙：
中國專業滑環生產廠家 www.szsxyd.cn

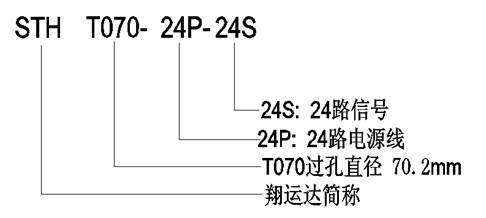

選型說明:
技術指標：
| 項目 | 參數 | 機械性能 | ||
|
| 功率 | 信號 | 通路數 | 1--100路可選或更多 |
| 額定電壓 | 380VAC/DC或更高 | 240VAC/DC | 工作轉度 | -40℃~ +80℃ |
| 導線規格 | UL 鍍錫鐵氟龍 | 鍍銀鐵氟龍 | 工作濕度 | 65%RH 或更高 |
| 絕緣電阻 | ≥1000MΩ@ 500VDC | ≥500MΩ@ 500VDC | 觸點材料 | 金---銀 |
| 額定電流 | 10A每路或信號混合(最高可達75A/路) | 導線長度 | 標準 200mm | |
| 耐壓強度 | 兩路之間≥1000V@50Hz | 殼體材料 | 鋁合金 | |
| 電氣噪音 | 最大100mΩ@6VDC,電流50mA,轉速5rpm/min | 力矩 | ≤10g·m (參考值) | |
| 機械性能 | 防護等級 | IP51 或更高 | ||
中國專業滑環生產廠家 www.szsxyd.cn
應用領域：
| 旋轉工作盤的信號和電流混合 | 機器人精密動態檢測儀器 |
| 電阻切割機 | 智能動態玩具 |
| 水平鍍銅生產線 | 智能家電 |
| 旋轉舞臺 | 單晶爐 |
| 電纜卷筒 | 反應釜 |
| 圓形針織機 | 葡萄糖灌裝生產設備 |
| 染色設備 | 藥液灌裝設備 |
| 機械手臂 | 啤酒生產設備 |
| 旋轉燈箱 | 奶制品生產設備 |
| 手術燈 | 鉆井設備 |
| 旋轉鍍銀生產線 | 直升機 |
| 旋轉攝像機 | 雷達通訊設備 |
| 包裝機 | 航空設備 |
| 熱滾輪 | 坦克 |
| 壓模機 | 旋轉門 |
| 繞線機 | 游樂設施 |
| LED廣告燈 | 生產流水線 |
| 風力發電機 | 路橋機械 |
| 管內攝像機 | 盾構機 |
| 全鉆儀 | 吊裝起重設備 |
| 高速球 | 樁工機械 |
