| 產地 | 湖北 |
|---|---|
| 產品認證 | IOS9001 |
| 額定電流 | 5A |
| 額定電壓 | 220V |
| 機械壽命 | 10000次 |
| 結構形式 | 柜式 |
| 品牌 | 微電聯合（湖北）科技有限公司 |
| 型號 | WD96-S |
| 加工定制 | 是 |

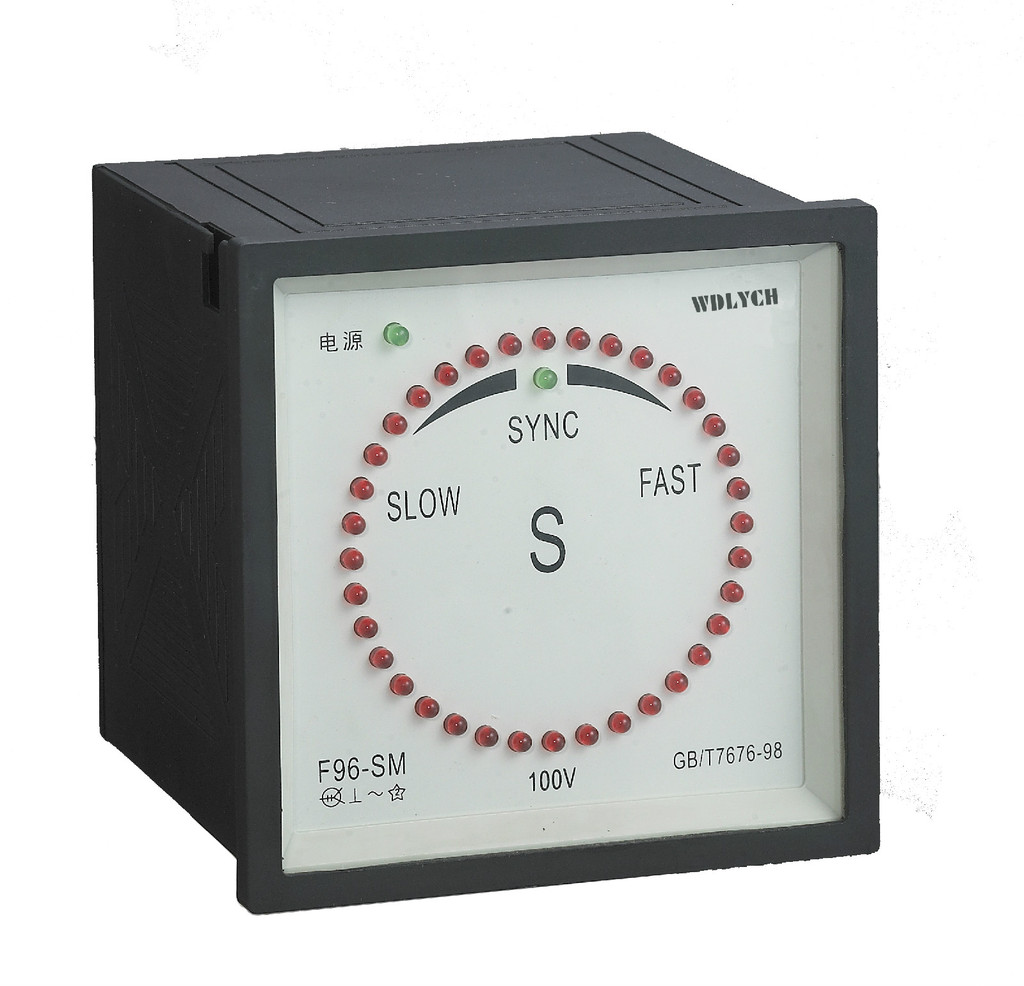

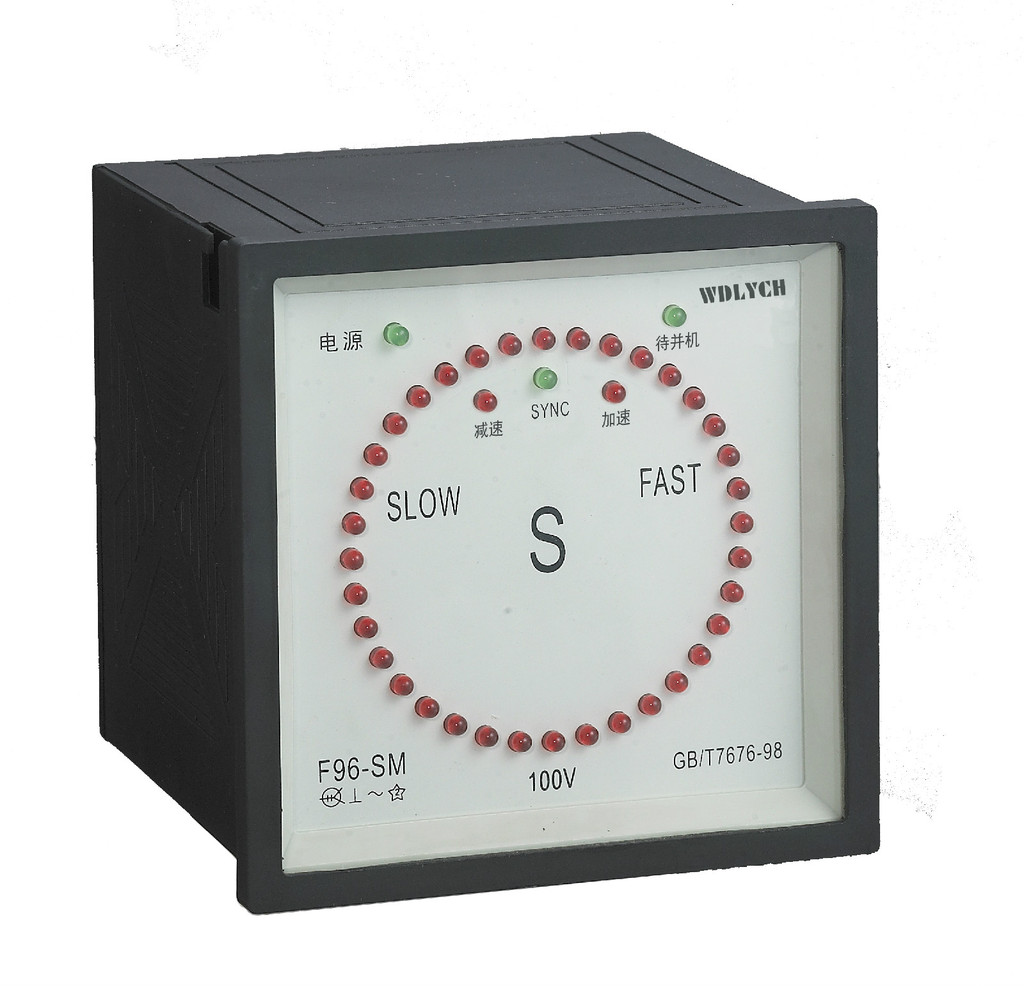

F96、Q96廣角度船用電子發光同步表
名稱：F96-S、Q96-S、51T5-S、51T6-S
外型尺寸：96×96mm 開孔尺寸：92×92mm
一、主要技術性能
本同步指示器系采用發光二極管指示方式，對需并聯運行的兩臺發電機組的頻差和相位進行指示。
1、在系統電壓變化為額定電壓的±10%范圍內，待并發電機與系統的頻差**值小于2HZ時，指示器能正常工作。
2、指示器消耗功率<3VA。
3、指示燈分辨率為每燈10°電角度。
4、并車時必須首先合閘工作發電機測量開關，此時表面36個指示燈為隨機狀態，然后合上待并發電機測量開關，指示器的指示燈開始旋轉，其旋轉速度和位置即表示兩臺發電機的頻率、相位差及方向。
5、指示器圓圈分布36個指示燈每燈代表10°電角度，上方正中12點鐘處指示燈為360°，其中綠色指示燈與12點鐘處指示燈同步。
6、當工作發電機組與待并發電機組頻率小于0.2HZ，且相位差在350°-360°之間時上方綠色指示燈亮，此時待并發電機組即可并網投入運行。
7、工作環境溫度：-25℃~+65℃。
8、外殼采用ABS阻燃料，外殼與電路耐電壓為AC2000V/1分鐘，外殼防護符合IP42，允許有油霧、鹽霧、霉菌、灰塵、凝霜等存在。
9、儀表外觀采用通用外觀結構，系列儀表外形尺寸以12為模數，正面為方形，外形美觀，方形結構便于盤柜布局。
二、同步表測量規格
名稱 | 型號 | 額定電壓 | 使用范圍 | 概略電力消耗 | 接入說明 | 等級 |
同步指示器 | F96-S Q96-S 51T5-S 51T6-S | 100V | 90~110V | 3.7VA | 直接接入或經電壓互感器PT接入 | -- |
220V | 200~240V | |||||
380V | 260~440V |
