| 電壓等級 | 10KV |
|---|---|
| 電源相數 | 三相 |
| 額定電壓 | 220V |
| 功率范圍 | 200KW~5000KW |
| 控制方式 | 電動 |
| 頻率范圍 | 50HZ~60HZ |
| 外殼 | 柜式 |
| 應用范圍 | 高壓 |
| 品牌 | 奧東電氣 |
| 型號 | AD-BPF |
| 系列 | 3G3JV |
變頻控制柜 高壓變頻器 6KV高壓變頻 貨真價實，變頻器廠家奧東電氣，高壓變頻器廠家，變頻器質量好價格低，選變頻器來奧東電氣免費售后終身維護，AD-BPF智能高壓變頻調速器，以高速DSP為控制核心，采用空間電壓矢量控制技術、功率單元串聯多電平技術，屬高一高電壓電源型變頻器，以高可靠性、易操作、高性能為設計目標，滿足用戶各類負載調速節能、改善生產工藝的迫切需要。奧東電氣生產的6kV高壓變頻器系列有15個功率單元，每5個功率單元串聯構成一相，10kVKV高壓變頻器系列有24個功率單元，每8個功率單元串聯構成一相。高壓變頻調速系統的結構由移相變壓器、功率單元和控制器組成。

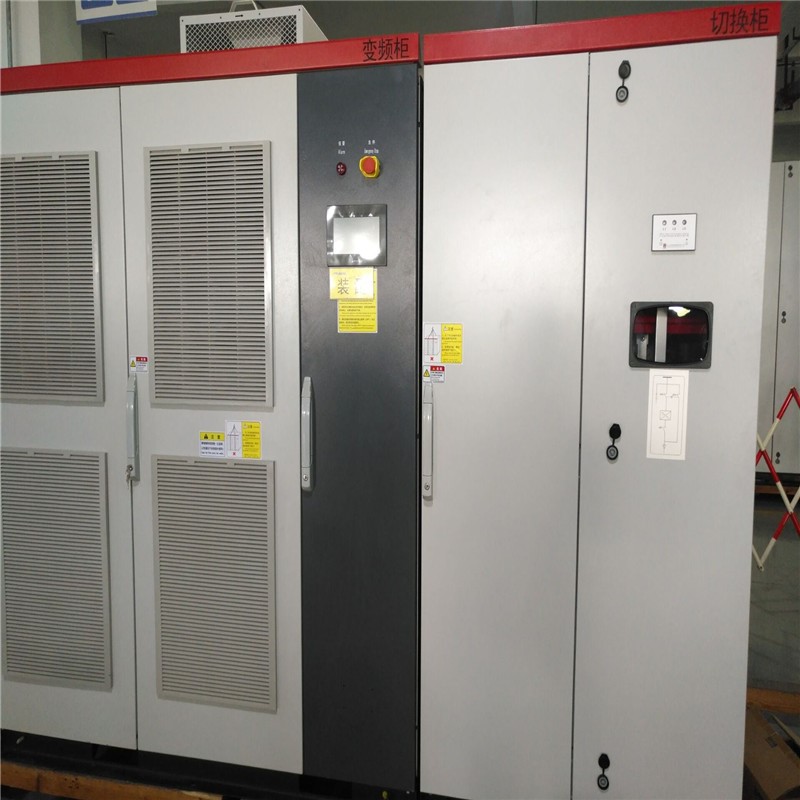

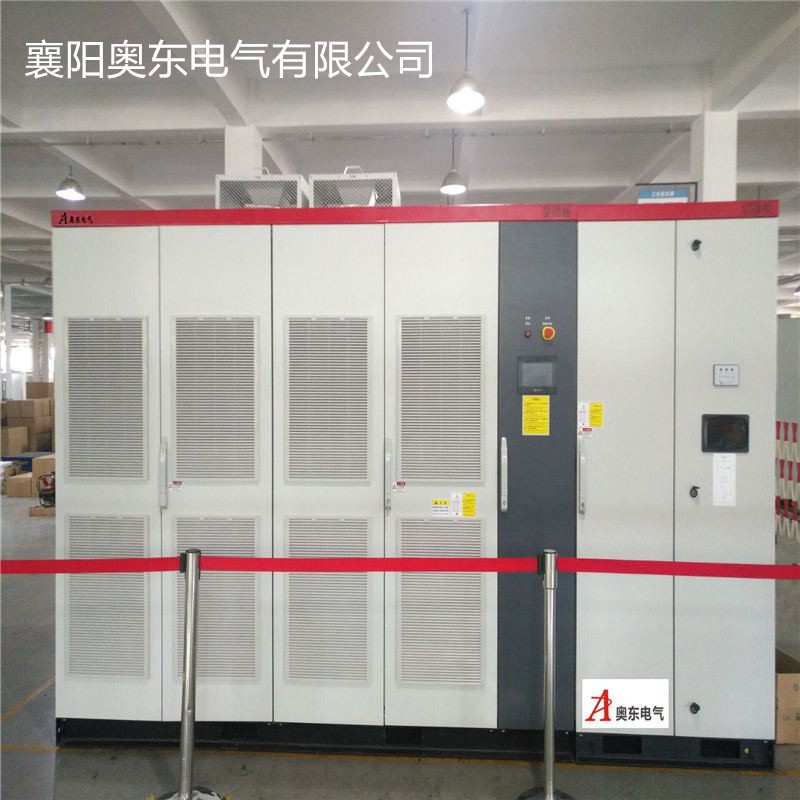

切換柜/接線柜：根據需要選用，切換柜在系統故障情況下將電機切換至工頻電網，執行旁路功能，接線柜接入變頻器輸入輸出線，無工頻切換功能。
變壓器柜：裝有移相整流變壓器，為各個功率單元提供交流輸入電壓。
功率柜：裝有模塊化設計的多個功率單元級聯式的逆變主回路，向電機提供變頻調速之后的輸出電壓。
控制柜：裝有主控部件，控制變頻調速系統的工作并處理通過采集獲得的數據，具備各類數據通信和DCS控制接口功能。
產品于2003年被列為重點新產品，高壓提升機變頻調速系統于2005年被列為火炬計劃項目，獲科技部中小企業技術創新基金項目資助。AD-BPF系列高壓變頻調速系統采用新型IGBT功率器件，全數字化微機控制，系統主要由移相變壓器、功率單元和控制器等構成，具有以下特點：
1、安裝、設定、調試簡便；
2、空間電壓矢量控制技術；
3、瞬時停電再啟動功能；
4、載波移相控制技術；
5、“飛車啟動”技術；
6、中性點漂移技術；
7、內置PID調節器；
8、自帶冷卻風機；
9、優異的性能/價格比；
10、控制電源掉電，可保持正常運行；
11、完善的變頻器參數設定功能；
12、功率電路模塊化設計，維護簡單，互換性好；
13、英文操作界面，彩色液晶觸摸屏操作；
14、內置PLC接口板，易于改變控制邏輯關系，適應多變的現場需要；
15、高壓主回路與控制器光纖通訊，抗干擾性強，安全可靠；
16、完善的故障監測,jq的故障保護及準確的定位顯示和報警；
17、輸入功率因數高，電流諧波少，無須功率因數補償、諧波抑制裝置；
18、高-高電壓源型變頻器，直接6kV、10kV輸入，直接6kV、10kV輸出，不需要輸出變壓器或?yàn)V波器；
19、可接收和輸出多路4～20mA工業標準信號；以便于用戶DCS系統接口；
20、可采用MODBUS、PROFIBUS等通訊協議，可實現與上位機的通訊；
21、輸出階梯正弦PWM波形，無須輸出濾波裝置，對電纜、電機絕緣無損害，電機諧波少，減少軸承、葉片的機械振動；
1、發電行業 ：鍋爐給水泵、送風機、引風機、凝結水泵、增壓風機、循環水泵、灰漿泵、壓縮機、吸塵風機
2、石油、石化、天然氣：空氣壓縮機、引風機、管道泵、注水泵、給水泵、潛油泵、循環水泵、鹵水泵、輸油泵；
3、礦山 ：提升機、對旋風機、軸流風機、除垢泵、泥漿泵、渣漿泵、清水泵、進料泵、攪拌泵、除塵風機、排水泵、介質泵；
4、冶金行業：除塵風機、高爐鼓風機、引風機、壓縮風機、送風機、給水泵、送水泵、除鱗泵、轉爐、電爐、高爐、除垢泵、制氧壓縮機、SO2風機、沖渣機、煤氣壓縮機；
5、水泥、建材：生料研磨引風機、水泥磨風機、分選器風機、壓力送風機、窯爐引風機、窯爐供風機、尾排風機、高溫風機、磨煤機、除塵風機、循環風機；
6、市政行業 ：加壓泵、熱水循環泵、污水泵、凈水泵、供水泵、引風機、送風機；
7、輕工、化工 ：加壓泵、壓縮機、軸流泵、軟水泵、送水泵、鼓風機、引風機；
8、其他 ：風泵試驗臺、風洞試驗裝置。
（技術、價格咨詢熱線：0710-3231378 13476391968 喬工）
AD-BPF系列變頻器滿足以下主要標準或者與這些標準規定有關的條文。本產品出廠時，所示標準版本均為有效。
GB/T 12668.4-2006 調速電氣傳動系統 第四部分：一般要求1kV以上但不超過35kV的交流調速電氣傳動系統額定值的規定
GB/T 1980-2005 標準頻率 Standard frequency
GB/T 2423.10-2008 電工電子產品環境試驗 第二部分：試驗方法 試驗Fc和導則：
振動（正弦）
GB/T 2900.1-2008 電工術語，基本術語 Electrical terms, basic terms
GB/T 2900.33-2004 電工術語，電力電子技術
GB 3797-2005 電控設備 第二部分：裝有電子器件的電控設備
GB 3859.1-2013 半導體電力變流器 基本要求的規定
GB 3859.2-2013 半導體電力變流器 應用導則
GB 3859.3-2013 半導體電力變流器 變壓器和電抗器
GB 4208-2008 外殼防護等級的分類 Enclosure class classification
GB/T 4588.1-1996 無金屬化孔單、雙面印制板分規范
GB/T 4588.2-1 有金屬化孔單、雙面印制板分規范
GB 10233-2005 電氣傳動控制設備基本試驗方法
GB/T 15139-94 電工設備結構總技術條件
GB/T 13422-2013 半導體電力變流器電氣試驗方法
GB/T 14549-93 電能質量 公用電網諧波 Power quality Public harmonic
IEEE Std 519-1992 電力系統諧波控制 推薦實施
1、正常啟
變頻器按正常方式起動后，變頻器開環運行于設定頻率，或者閉環于被控量的期望值。
2、軟啟動
變頻器啟動后，變頻器直接升速到系統提供的電網投切頻率，并且經過確認需要向工頻切換時，變頻器開始檢測工頻電源與變頻器輸出的相位，系統發出切換命令。軟切換裝置在得到系統發出的切換指令后，捕捉到同相位時刻時，命令系統斷開變頻器輸出接觸器，接通工頻接觸器，兩接觸器之間是互鎖的，但兩者之間并沒有人為的延時，得到的切換命令是同時的。整個切換過程擾動電流控制小于1.5倍額定電流。
3、“飛車啟動”功能
在高壓變頻器的應用中，有許多場合都要用到“飛車啟動”功能?！帮w車啟動”通俗講，也就是轉速跟蹤。也就是說對旋轉中的電機實施再啟動。如下面幾種場合就要用到此功能：
(1)轉動慣量比較小的場合。典型負載如風機，它的機械轉動慣性比較大，輕微的自然風就可能使其自然旋轉，而對于無此功能的變頻器，在投入運行時，可能會出現過流保護，必須等待電機完全靜止后才能再啟動，而這勢必會耽誤調試或生產時間。
(2) 對于一個風道采用兩個風機引風的場合，在停止一臺風機時，另一臺也會拖動停止的風機旋轉，要想停下勢必要兩臺風機都停下，這樣就比較麻煩。
(3) 對于一拖多的場合，當然這種場合可能較少，有時會用到變頻轉工頻、工頻轉變頻的場合，也需要檢測轉速，實施跟蹤控制。
高壓變頻器的“飛車啟動”是否成功關鍵是輸出和轉子速度（頻率）相同的頻率。而電機轉子頻率是隨機的，為此必須進行電機轉子轉速的搜索，即“飛車啟動”開始先搜索電機轉子轉速，搜索到電機轉子轉速后，變頻器再按搜索到的轉子轉速來輸出頻率。這樣，既不會出現過流也不會出現電容電壓泵升過壓的現象。

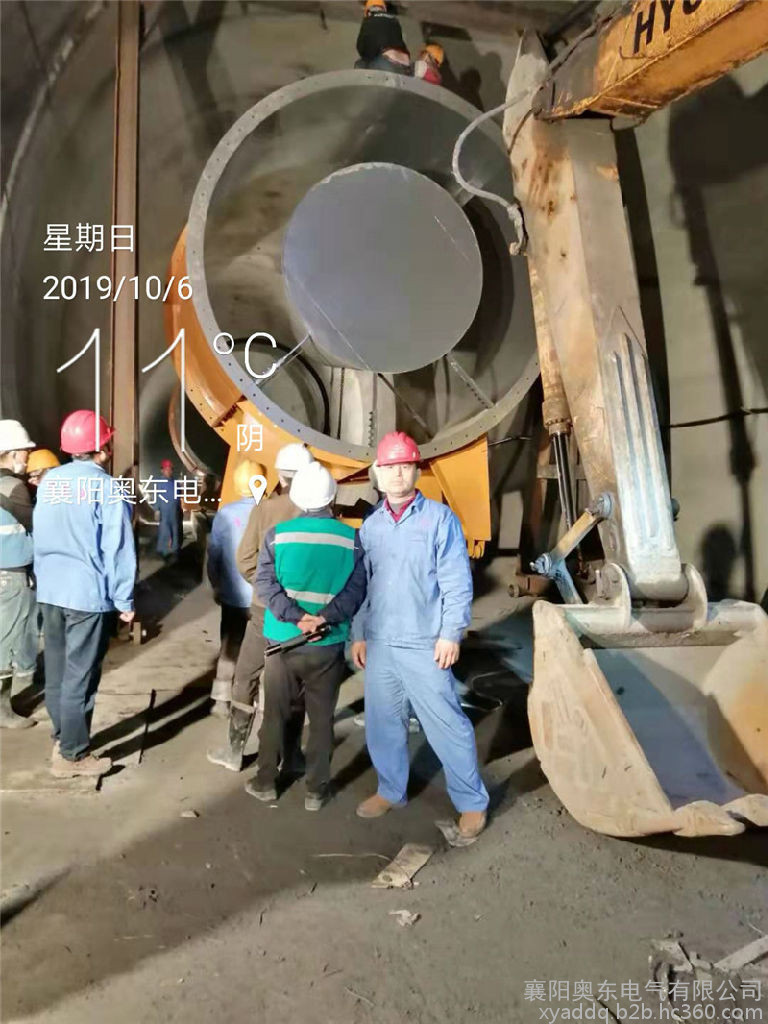

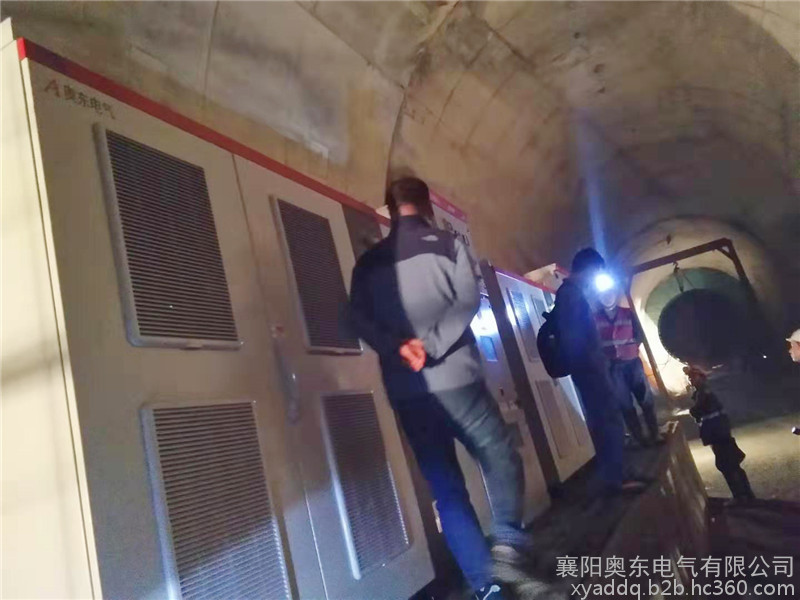

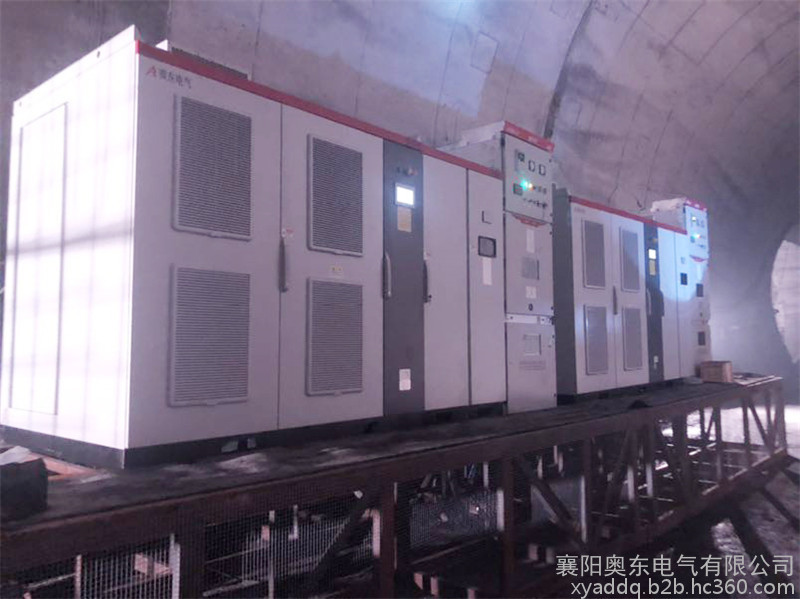

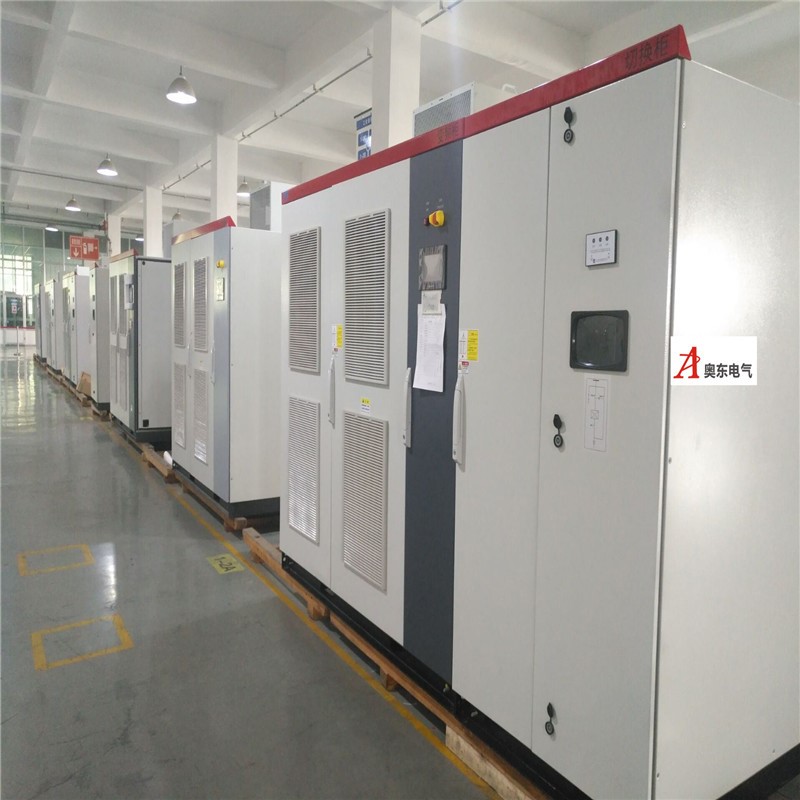

生產現場：（技術、價格咨詢熱線：0710-3231378 13476391968 喬工）
6KV選型規格與外形尺寸(不含切換柜/接線柜)
| 變頻器型號 | 參考適配電機 功率 | 外形尺寸及重量Size and Weight | |||
| 寬度（W）（mm） | 深度（D）（mm） | 高度（H）（mm） | 重量 | ||
| AD-BPF-250 | 250 kW/6kV |
1700 |
1500 |
1900 | 1900 |
| AD-BPF-280 | 280 kW/6kV | 2000 | |||
| AD-BPF-315 | 315 kW/6kV | 2070 | |||
| AD-BPF-355 | 355 kW/6kV | 2150 | |||
| AD-BPF-400 | 400 kW/6kV | 2210 | |||
| AD-BPF-450 | 450 kW/6kV | 2320 | |||
| AD-BPF-500 | 500 kW/6kV | 2410 | |||
| AD-BPF-560 | 560 kW/6kV | 2480 | |||
| AD-BPF-630 | 630 kW/6kV |
2100 |
1700 |
2120 | 3120 |
| AD-BPF-710 | 710 kW/6kV | 3250 | |||
| AD-BPF-800 | 800 kW/6kV | 3400 | |||
| AD-BPF-1000 | 1000 kW/6kV | 3560 | |||
| AD-BPF-1120 | 1120 kW/6kV | 3700 | |||
| AD-BPF-1250 | 1250 kW/6kV |
3300 |
1700 |
2420 | 4900 |
| AD-BPF-1400 | 1400 kW/6kV | 5500 | |||
| AD-BPF-1600 | 1600 kW/6kV |
3600 |
1700 |
2420 | 6800 |
| AD-BPF-1800 | 1800 kW/6kV | 7200 | |||
| AD-BPF-2000 | 2000 kW/6kV | 8100 | |||
| AD-BPF-2250 | 2250 kW/6kV | 9000 | |||
| AD-BPF-2500 | 2500 kW/6kV | 9400 | |||
| AD-BPF-2800 | 2800 kW/6kV | 9900 | |||
| AD-BPF-3250 | 3250 kW/6kV | 4600 | 1700 | 2420 | 11500 |
| AD-BPF-4000 | 4000 kW/6kV | 5900 | 1700 | 2420 | 12800 |
| AD-BPF-4500 | 4500 kW/6kV | 6500 | 1700 | 2420 | 14000 |
| AD-BPF-5000 | 5000 kW/6kV |
6500 |
1700 |
2620 | 15500 |
| AD-BPF-5600 | 5600 kW/6kV | 16000 | |||
| AD-BPF-6300 | 6300 kW/6kV | 7100 | 1700 | 2620 | 17200 |
| AD-BPF-7100 | 7100 kW/6kV |
|
| 17800 | |
| 變頻器型號 | 參考適配電機 功率 | 外形尺寸及重量Size and Weight | |||
| 寬度（W）（mm） | 深度（D）（mm） | 高度（H）（mm） | 重量 | ||
| AD-BPF-250 | 250 kW/10kV |
2000 |
1500 |
1900 | 2160 |
| AD-BPF-280 | 280 kW/10kV | 2200 | |||
| AD-BPF-315 | 315 kW/10kV | 2240 | |||
| AD-BPF-355 | 355 kW/10kV | 2350 | |||
| AD-BPF-400 | 400 kW/10kV | 2390 | |||
| AD-BPF-450 | 450 kW/10kV | 2490 | |||
| AD-BPF-500 | 500 kW/10kV | 2560 | |||
| AD-BPF-560 | 560 kW/10kV | 2610 | |||
| AD-BPF-630 | 630 kW/10kV | 2720 | |||
| AD-BPF-710 | 710 kW/10kV | 2790 | |||
| AD-BPF-800 | 800 kW/10kV | 2860 | |||
| AD-BPF-900 | 900 kW/10kV | 2910 | |||
| AD-BPF-1000 | 1000 kW/10kV | 3100 | |||
| AD-BPF-1120 | 1120 kW/10kV |
2800 |
1700 |
2120 | 4350 |
| AD-BPF-1250 | 1250 kW/10kV | 4430 | |||
| AD-BPF-1400 | 1400 kW/10kV | 4570 | |||
| AD-BPF-1600 | 1600 kW/10kV | 4700 | |||
| AD-BPF-1800 | 1800 kW/10kV | 4880 | |||
| AD-BPF-2000 | 2000 kW/10kV | 4950 | |||
| AD-BPF-2250 | 2250 kW/10kV |
4100 |
1700 |
2420 | 7900 |
| AD-BPF-2500 | 2500 kW/10kV | 11000 | |||
| AD-BPF-3250 | 3250 kW/10kV | 4400 | 1700 | 2420 | 17300 |
| AD-BPF-4000 | 4000 kW/10kV | 4400 | 1700 | 2420 | 17300 |
| AD-BPF-4500 | 4500 kW/10kV | 22500 | |||
| AD-BPF-5000 | 5000 kW/10kV | 6200 | 1700 | 2620 | 25000 |
| AD-BPF-5600 | 5600 kW/10kV | 27300 | |||
| AD-BPF-5900 | 5900 kW/10kV | 8100 | 1700 | 2620 | 28400 |
| AD-BPF-6800 | 6800 kW/10kV | 29800 | |||
| AD-BPF-8000 | 8000 kW/10kV | 8300 | 1700 | 2820 | 31200 |
| AD-BPF-9000 | 9000 kW/10kV | 33300 | |||
| AD-BPF-10000 | 10000kW/10kV |
9000 |
1700 |
2820 |
34500 |
| AD-BPF-11000 | 11000kW/10kV |
36700 | |||
| AD-BPF-12000 | 12000kW/10kV |
38300 | |||
◆ 已連接高壓傳動開關并在可操作狀態。
◆ 整流變壓器已安裝，連線和準備運行狀態。
◆ 電機已安裝，連線和準備運行狀態。
◆ 變壓器、變頻調速系統、電機的接線電纜已連接。
◆ 所有電纜的屏蔽層已連接。
◆ 電纜、變壓器和電機的絕緣必須經過測試。且必須遵守說明手冊，提交有一份正式的測試報告。
◆ 提供主電源電壓。
◆ 傳動負載(泵、風機等)處于運行就緒狀態。
◆ 所有的輔助控制電纜已連接。
◆ 輔助電源開關已連接且在可操作狀態。
◆ 控制電纜已連接。
◆ 提供輔助電源。
◆ 所有柜門在緊閉狀態。
◆ 從襄陽奧東電氣有限公司獲得所有必須的指導文件圖紙和資料。
4條安全須知
1、所有需停電進行維護的工作必須在主電源和輔助電源斷開10分鐘后進行。輸入、輸出隔離開關必須斷開并且處于安全位置并采取可靠的接地措施，輸入高壓電源端必須接地。系統沒有接地的情況下不要接觸高壓輸入電路和電機。當關掉輸入高壓電源后，對變頻調速系統，電機和電機電纜操作應該等各功率單元的直流電容放電完畢、放電指示燈點亮后進行。
2、一些負載可能提供給電機轉軸一個機械轉矩。如果這種負載能夠帶動電機旋轉，在開始工作之前應該將電機與負載分離或采用機械堵轉。
3、即使AD-BPF系列的高壓電源和外部輔助電源都關閉了，在AD-BPF系列控制系統內部仍然可能有來自外部控制電路的高電壓（如由于接線錯誤或其他原因從PT二次反送到一次）。在開始進行任何工作之前對所有的外部設備如輔助電源，加熱器，冷卻器，I/O接口，PT等做適當?shù)臏y(cè)量。
4、維修完畢后，在做好了下面的檢查后才能接通電源。
（1）主電源和電機連接好。
（2）輔助電源和控制電路連接好，恢復所有的控制壓板。
（3）沒有工具和異物留在柜體里。
（4）所有的柜體門包括防護隔離門和主回路的柜門全部關閉。
維護計劃
用戶進行正確的使用維護和保養是保證設備長期穩定運行的必要條件,用戶的維護保養需要有計劃地進行日常預防性維護保養。除系統緊急維護外，應進行預防性的維護，包括每周、每月、每季度、每年的檢查和維護。變頻控制柜 高壓變頻器 6KV高壓變頻 貨真價實
